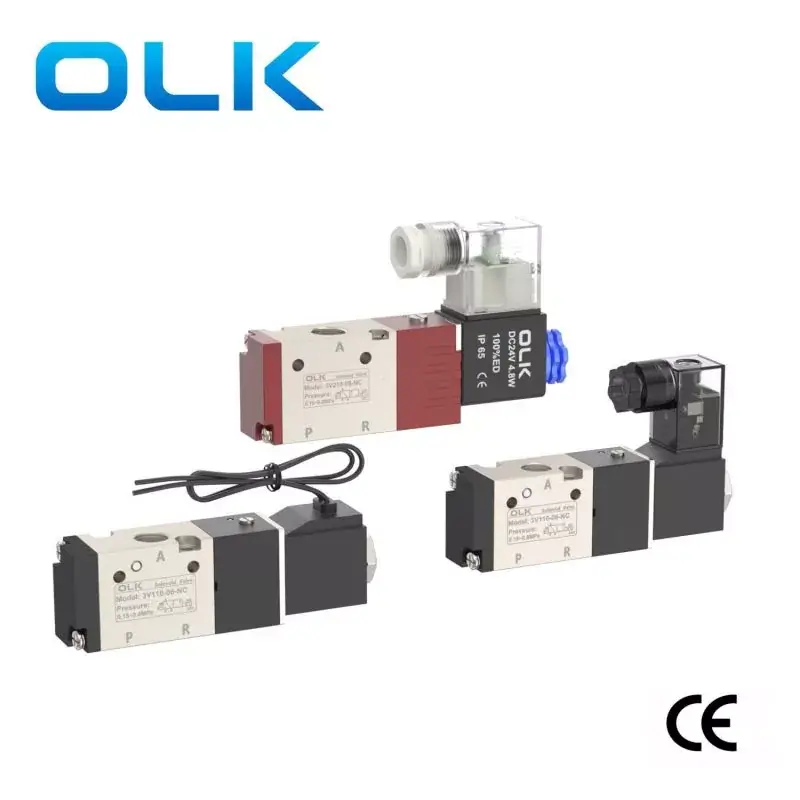

OULEIKAI (OLK) 3V Series Solenoid Valve 3 Way, tergolong dalam kategori injap arah solenoid yang dikendalikan oleh perintis, yang menampilkan kelajuan tindak balas cepat dan operasi yang boleh dipercayai, sesuai untuk mengawal silinder tunggal bertindak. Badan injap diperbuat daripada aloi aluminium tahan karat, tahan suhu tinggi, menjadikannya sesuai untuk digunakan dalam pelbagai persekitaran yang keras.
Ia boleh dipadankan dengan senario automasi perindustrian, seperti kawalan bendalir dan penukaran pada pelbagai talian pengeluaran automatik, peralatan pneumatik, peranti perubatan, dll.
Simbol:
Kod pesanan
3v
1
10
6
Tidak
A
Model
Kod
Jenis injap
saiz pelabuhan
Jenis Tindakan
Voltan
Tidak: Jenis Din
3v: 2 kedudukan 3 cara injap solenoid
1: 100 siri
10: Solenoid Solenoid Vlave 3/2
M5: M5
Tidak: Biasanya ditutup
AC220V
L: Jenis baris
Siri 2: 200
20: injap solenoid bertindak berganda 3/2
06: G1/8
Tidak: Biasanya dibuka
AC110V
Siri 3: 300
08: G1/4
AC24V
4: 400 siri
10: G3/8
AC36V
15: G1/2
DC12V
DC24V
1. Konfigurasi bertindak langsung, penukaran responsif;
2. Pilihan yang tersedia untuk biasanya ditutup dan biasanya jenis terbuka;
3. Struktur penutupan sepaksi, pengedap yang sangat baik, kadar aliran besar;
4. Tidak perlu pelinciran minyak;
5. Dilengkapi dengan peranti manual untuk pemasangan dan debug mudah;
6. Pelbagai gred voltan standard boleh didapati untuk pemilihan.
|
medium kerja |
Udara (ditapis melalui penapis melebihi 40μm) |
|
Tindakan |
Jenis perintis |
|
bilangan jawatan |
Dua kedudukan tiga cara |
|
pelincir |
tidak perlu |
|
MPA Range Tekanan Kerja (PSI) |
0.15 ~ 0.8 (21 ~ 114) |
|
Rintangan tekanan yang dijamin |
1.5mpa (215psi) |
|
Bahan badan |
aloi aluminium |
|
Voltan standard |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Gunakan julat voltan |
AC: ± 15 ％ DC: ± 10 ％ |
|
tahap perlindungan |
IP65 (DIN40050) |
|
gred rintangan haba |
Kelas b |
|
Jenis Sambungan |
Jenis soket din, jenis outlet |
|
Masa pengujaan |
0.05 saat atau kurang |
|
model |
Diameter pelabuhan |
Suhu kerja ° C. |
Kekerapan operasi maksimum |
Aliran keratan rentas mm² (nilai CV) |
penggunaan kuasa |
|
3V110-M5 |
M5 |
-20 ~ 70 |
5 kali/saat |
5.5 (0.31) |
AC: 3VA DC: 3W |
|
3V120-M5 |
M5 |
-20 ~ 70 |
5 kali/saat |
5.5 (0.31) |
AC: 3VA DC: 3W |
|

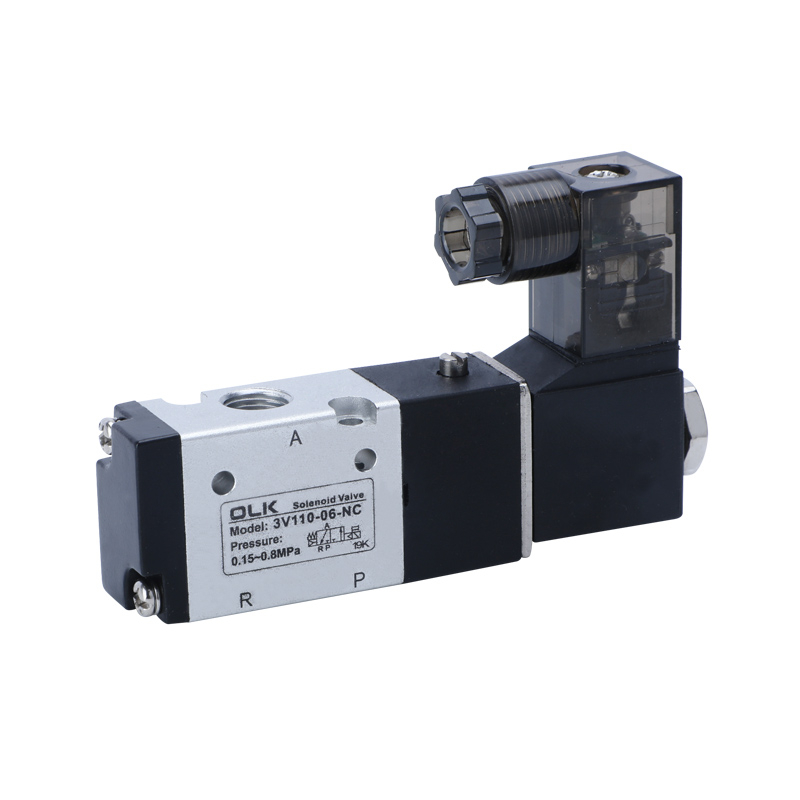

3v110-06 |
G1/8 |
-20 ~ 70 |
5 kali/saat |
12.0 (0.67) |
AC: 3VA DC: 3W |
|

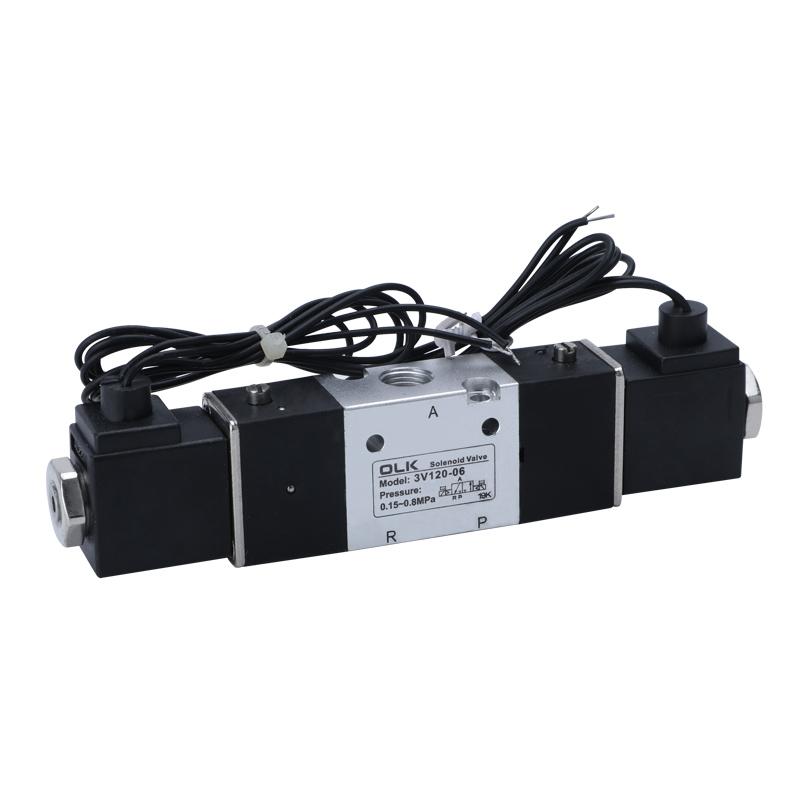

3V120-06 |
G1/8 |
-20 ~ 70 |
5 kali/saat |
12.0 (0.67) |
AC: 3VA DC: 3W |
|
3V210-06 |
Pengambilan = outlet = g1/8 |
-20 ~ 70 |
5 kali/saat |
14.0 (0.78) |
AC: 6VA DC: 4.8W |
|
3V220-06 |
Pengambilan = outlet = g1/8 |
-20 ~ 70 |
5 kali/saat |
14.0 (0.78) |
AC: 6VA DC: 4.8W |
|

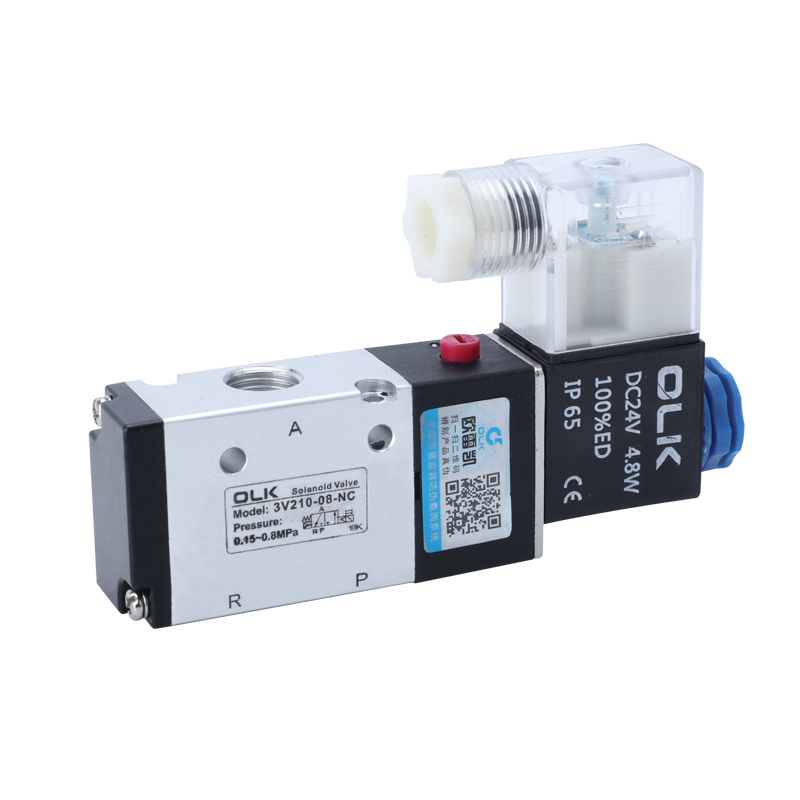

3v210-08 |
Pengambilan = outlet = g1/4 |
-20 ~ 70 |
5 kali/saat |
16.0 (0.89) |
AC: 6VA DC: 4.8W |
|

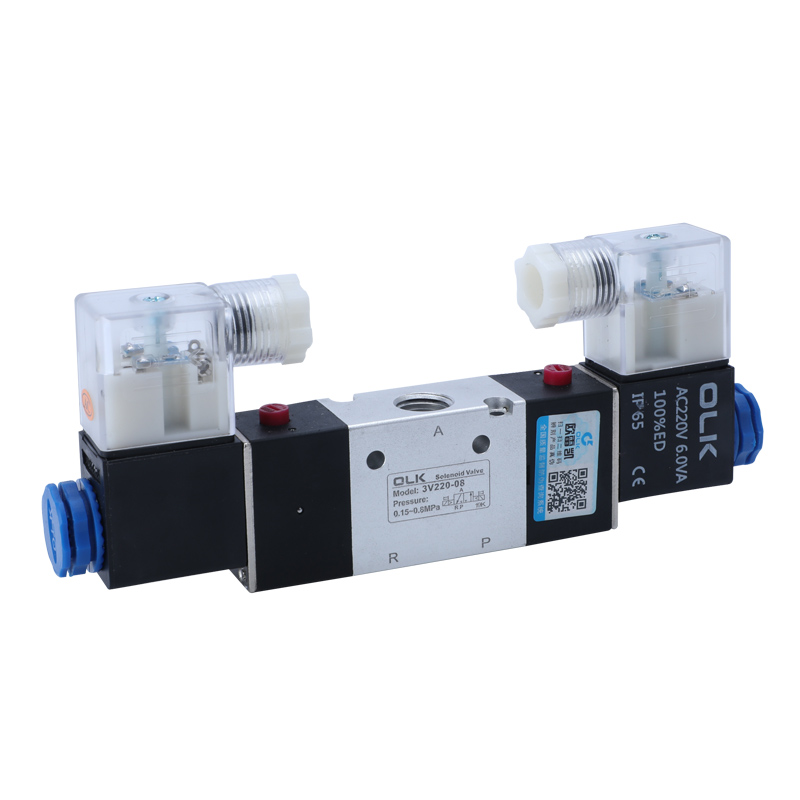

3V220-08 |
Pengambilan = outlet = g1/4 |
-20 ~ 70 |
5 kali/saat |
16.0 (0.89) |
AC: 6VA DC: 4.8W |
|
3v310-08 |
Pengambilan = outlet = g1/4 |
-20 ~ 70 |
5 kali/saat |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3v320-08 |
Pengambilan = outlet = g1/4 |
-20 ~ 70 |
5 kali/saat |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3v310-10 |
Pengambilan = outlet = g3/8 |
-20 ~ 70 |
5 kali/saat |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3v320-10 |
Pengambilan = outlet = g3/8 |
-20 ~ 70 |
5 kali/saat |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3v410-15 |
Pengambilan = outlet = g1/2 |
-5 ~ 60 |
3 kali/saat |
50.0 (2.79) |
AC: 6VA DC: 4.8W |
|
3v420-15 |
Pengambilan = outlet = g1/2 |
-5 ~ 60 |
3 kali/saat |
50.0 (2.79) |
AC: 6VA DC: 4.8W |
