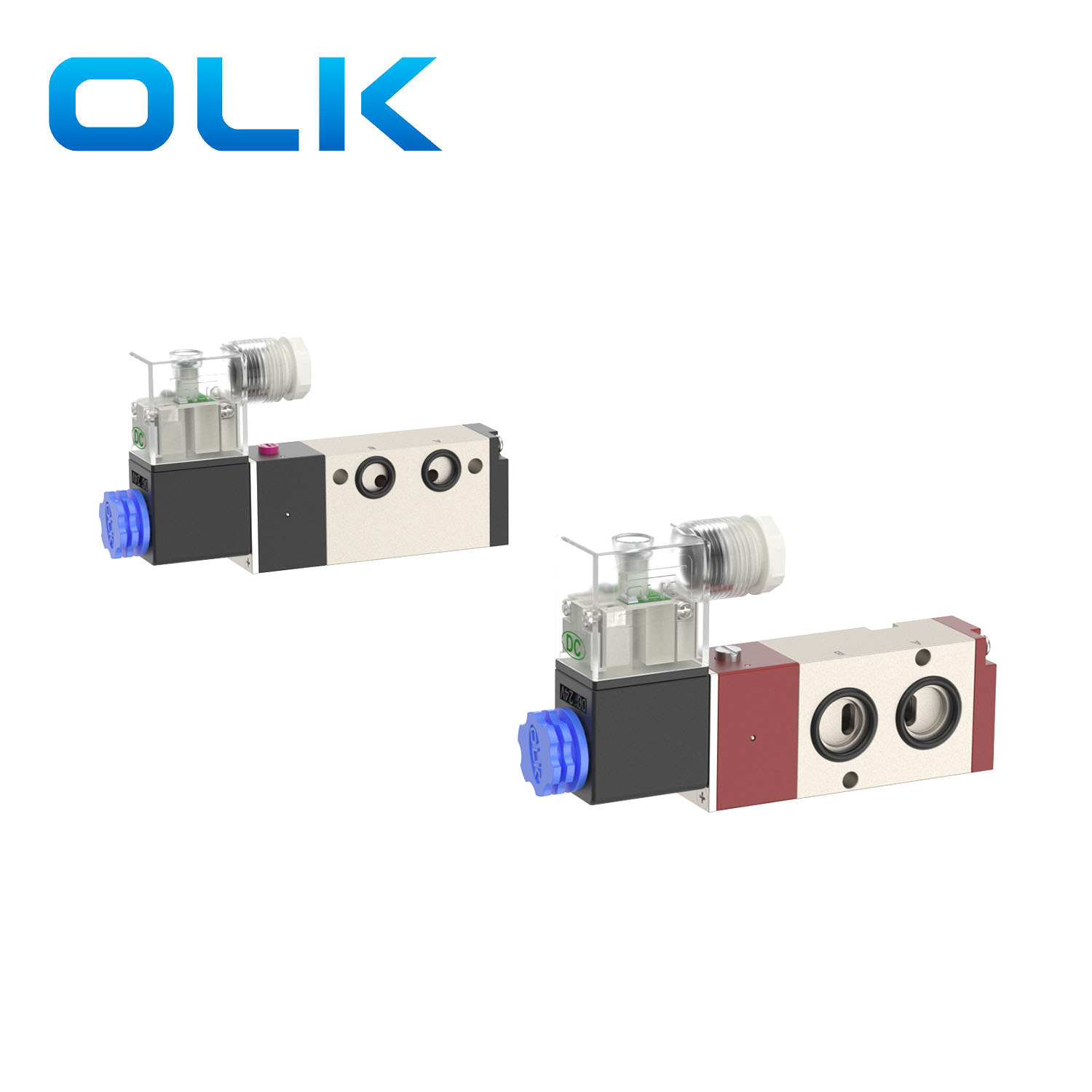

Injap arah solenoid lima hala Ouleikai (OLK) 4M jualan langsung dua kedudukan menggunakan kawalan kendalian juruterbang, menampilkan kelajuan tindak balas yang pantas dan operasi yang boleh dipercayai, sesuai untuk mengawal silinder dua tindakan. Gegelung didatangkan dengan logo ED, membolehkan tenaga berterusan untuk tempoh yang lama. Injap solenoid dua kepala berkepala dua mempunyai fungsi ingatan. Badan injap yang menebal mengalami pengoksidaan keras untuk meningkatkan kekerasan permukaan. Sebelum digunakan, sila periksa injap dan saluran paip untuk memastikan ia utuh dan bebas kebocoran untuk mengelakkan menjejaskan operasi normal injap.

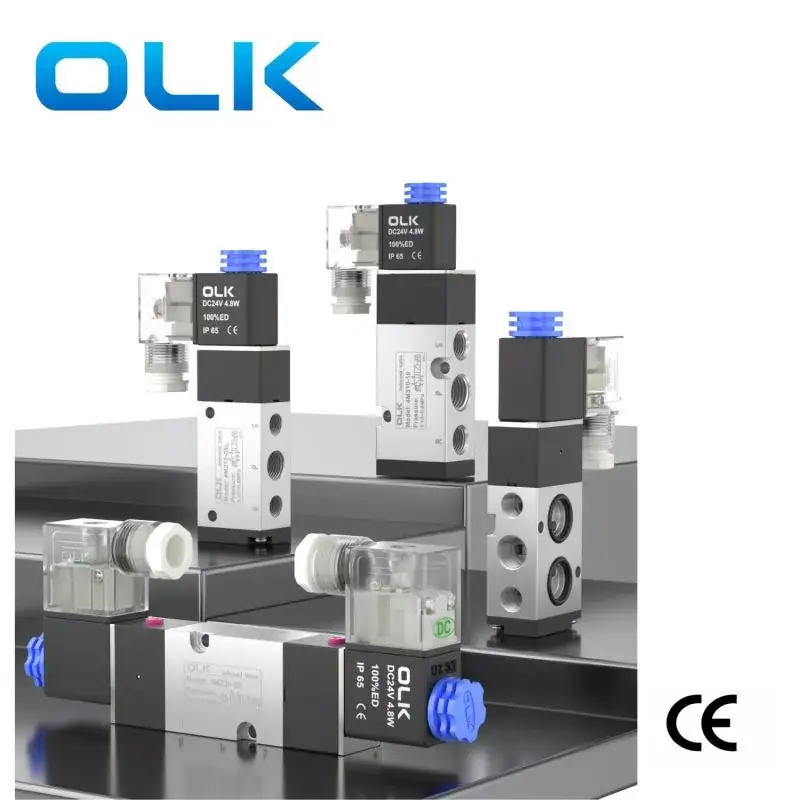

Injap arah solenoid siri 4M ialah varian injap solenoid 4V, dengan prinsip fungsi yang sama seperti 4V. Berdasarkan keperluan pemasangan yang berbeza, injap siri 4M telah mengubah suai beberapa antara muka dan dimensi lubang pelekap. Syarikat Ouleikai (OLK) menawarkan pelbagai spesifikasi dan model untuk memenuhi keperluan pelanggan yang berbeza, menyediakan perkhidmatan yang boleh disesuaikan.

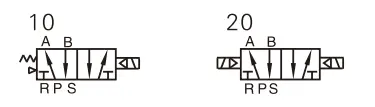

SIMBOL:
| Kod pesanan |
|||||
| 4M: | 3 | 10 | 10 | A |
|
| 4M:2 kedudukan injap solenoid 5 hala (NAMRU) |
KOD | Jenis injap |
SAIZ PELABUHAN |
Voltan |
Kaedah pendawaian |
|
|
SIRI 1:100 |
10: kawalan injap solenoid tunggal 5/2 cara |
M5:M5 | A:AC220V | Kosong: ANDA |
|
|
SIRI 2:200 |
20: kawalan injap solenoid berganda 5/2 hala |
06:G1/8 | B:DC24V | L:Barisan |
|
|
3:300 SIRI |
|
08:G1/4 | C:AC110V |
|
|
|
|
|
10:G3/8 | E:AC24V |
|
|
|
|
|
|
F:DC12V |
|
Ciri-ciri Produk:
1. Struktur kendalian perintis dalaman.
2. Struktur jenis omboh, mempunyai pengedap yang sangat baik dan tindak balas responsif.
3. Injap solenoid dua-kepala dua kedudukan dengan fungsi ingatan.
4. Injap solenoid dua-kepala dua kedudukan dengan ciri ingatan.
5. Lubang dalaman diproses dengan teknik khas, menghasilkan rintangan geseran yang minimum, tekanan udara permulaan yang rendah dan jangka hayat yang dilanjutkan.
6. Operasi tanpa pelinciran.
7. Pemasangan plat sisi, membolehkan sambungan terus dengan komponen penggerak.
8. Dilengkapi dengan peranti manual untuk pemasangan dan penyahpepijatan yang mudah.
9. Pelbagai tahap voltan standard tersedia untuk dipilih.
|
medium kerja |
Udara (ditapis melalui penapis melebihi 40μm) |
|
Tindakan |
Jenis juruterbang |
|
bilangan jawatan |
2 kedudukan 5 arah |
|
pelincir |
tidak perlu |
|
Julat tekanan kerja MPa(psi) |
0.15∼0.8(21~114) |
|
Rintangan tekanan terjamin |
1.5MPa (215psi) |
|
Suhu kerja °C |
-20∼70 |
|
Bahan badan |
aloi aluminium |
|
Voltan Piawai |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Gunakan julat voltan |
AC:±15％DC:±10％ |
|
penggunaan kuasa |
AC: 6VA DC: 4.8W |
|
tahap perlindungan |
IP65 (DIN40050) |
|
gred rintangan haba |
Kelas B |
|
Jenis sambungan |
Jenis soket DIN, jenis alur keluar |
|
Masa pengujaan |
0.05 saat atau kurang |
|
model |
Diameter pelabuhan |
MAX kekerapan operasi |
Luas keratan rentas aliran mm² (nilai CV) |
|
4M210-06 |
Pengambilan=G1/8 |
5 kali/saat |
14.0(0.78) |
|
4M220-06 |
Pengambilan=G1/8 |
5 kali/saat |
14.0(0.78) |
|
4M210-08 |
Intake = G1/4 Ekzos = G1/8 |
5 kali/saat |
16.0(0.89) |
|
4M220-08 |
Intake = G1/4 Ekzos = G1/8 |
5 kali/saat |
16.0(0.89) |
|
4M310-08 |
Intake=G3/8 Ekzos=G1/4 |
4/saat |
25.0(1.40) |
|
4M320-08 |
Intake=G3/8 Ekzos=G1/4 |
4/saat |
25.0(1.40) |
|

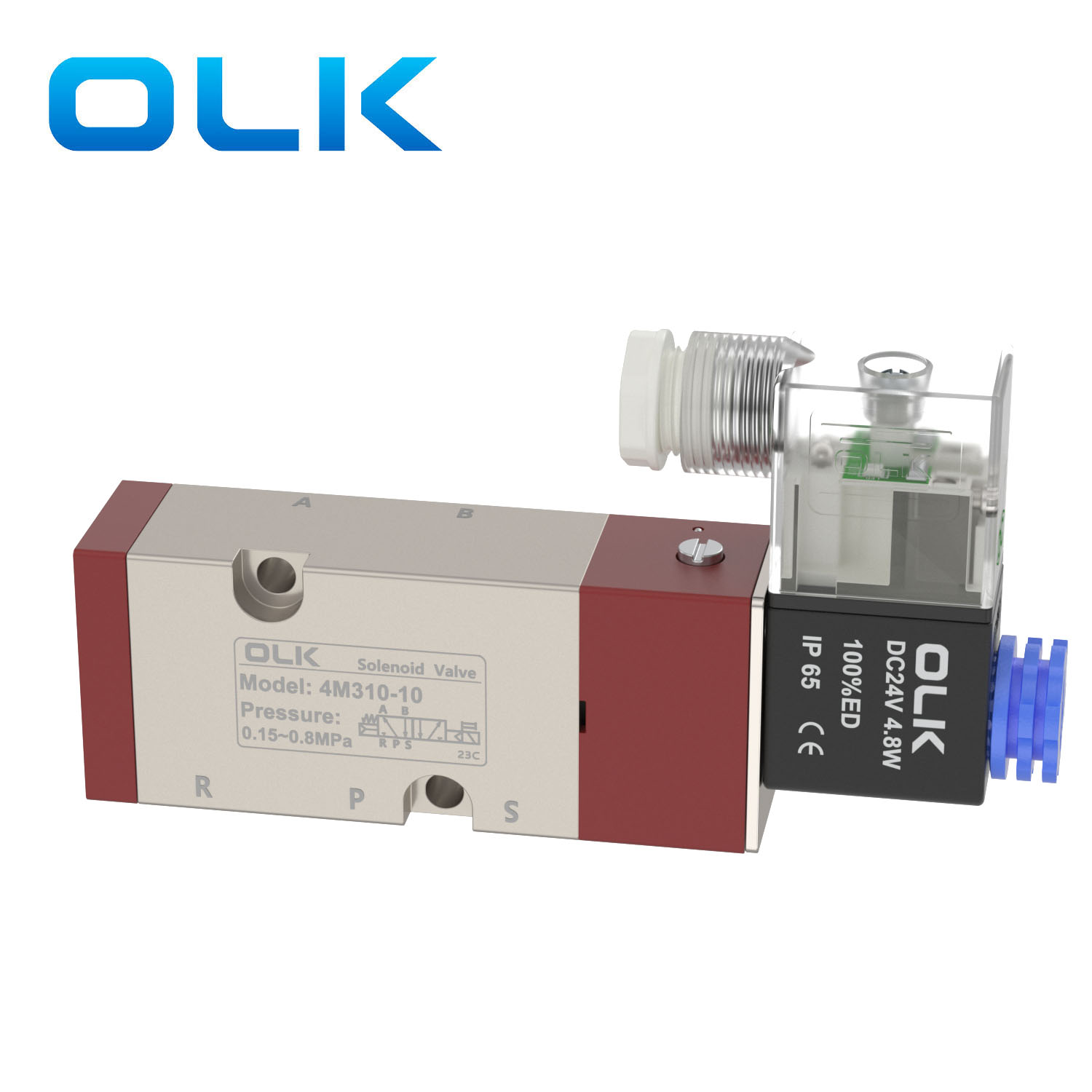

4M310-10 |
Pengambilan=G1/4 |
4/saat |
30(1.68) |
|
4M320-10 |
Pengambilan=G1/4 |
4/saat |
30(1.68) |
