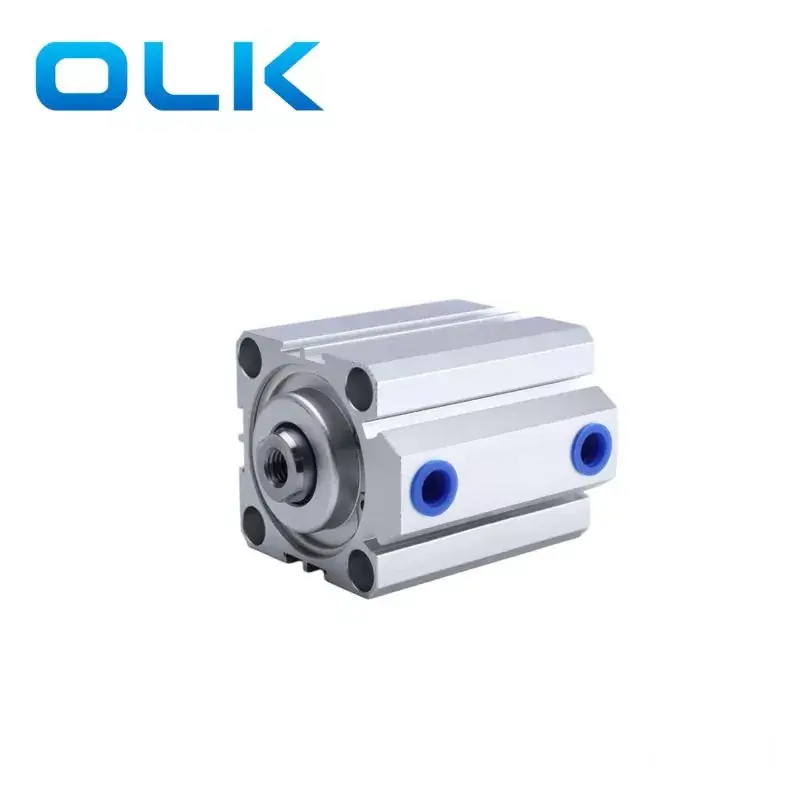

Siri siri SDA Oleikai (OLK) mempunyai reka bentuk ultra-nipis, menjadikannya sesuai untuk aplikasi dengan ruang terhad, yang membolehkan pemasangan dan operasi di ruang sempit. Walaupun saiznya yang kecil, silinder jenis nipis SDA mempamerkan prestasi yang sangat baik, termasuk tindak balas pesat, operasi yang stabil, dan keupayaan kedudukan ketepatan tinggi.
Badan silinder nipis dilengkapi dengan slot suis magnet di sekelilingnya, menjadikannya mudah untuk memasang suis jarak. Dengan fungsi seperti menolak linear dan putaran, ia mempunyai kebolehgunaan yang kuat dan boleh digunakan untuk kawalan komponen dalam peranti elektronik, seperti kawalan terbuka/dekat pemacu CD dan kawalan penghantaran dalam peralatan percetakan.
Syarikat pneumatik OLK menghasilkan siri SDA silinder ultra tipis beroperasi dengan stabil untuk masa yang lama tanpa memerlukan penyelenggaraan atau penggantian yang kerap.
China OULEIKAI PNEUAMTIC OPERASI SDA SDA Siri Ciri -ciri Produk Silinder Tipis
Simbol silinder nipis SDA:
| Kod pesanan: | ||||||||
| SDA |
S | 20 | X | 30 |
|
|
|
|
| Sdad | S | 20 | X | 30 |
|
|
|
|
| Sdaj | S | 20 | X | 30 | - | 30 | B |
|
|
Model: |
Magnet | Saiznya |
|
Stoke |
|
Strok laras |
Jenis Thread |
Jenis Thread |
| Sedih: silinder nipis (acing berganda) |
Kosong: Tanpa magnet |
|
|
|
|
10: 10mm | Kosong: Benang femal |
Kosong: Pt |
| SSA: Silinder Tipis (Tunggal Bertindak-putar) |
S: Dengan magnet |
|
|
|
|
20: 20mm |
B: Benang lelaki |
T: npt |
| STA: silinder nipis (tarik akting tunggal) |
|
|
|
|
|
30: 30mm |
N: Tiada benang |
G: g |
| SDAD: Silinder Nipis (Rod Double) |
|
|
|
|
|
40: 40mm |
|
|
| Sdaj: silinder nipis (strok boleh laras dua batang) |
|
|
|
|
|
50: 50mm |
|
|
1. mematuhi piawaian syarikat.
2. Badan silinder dan penutup belakang, serta batang omboh dan omboh, dipancarkan untuk pembinaan yang padat dan boleh dipercayai.
3. Silinder menanggung menjalani rawatan rolling diikuti dengan pemprosesan pengoksidaan keras, memastikan rintangan dan ketahanan haus.
4. Meterai omboh mengadopsi struktur pengedap dua sisi khas, saiz padat, dengan fungsi penyimpanan minyak.
5. Struktur padat berkesan menjimatkan ruang pemasangan.
6. Alur suis magnet disediakan di sekitar badan silinder untuk pemasangan suis jarak dekat.
7. Pelbagai spesifikasi jenis silinder boleh didapati untuk pemilihan.
|
Bore Saiz (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Mod bertindak |
Bertindak berganda |
|||||||||
|
PENGENALAN LANGKAH SINI / PENGENALAN LANGKAH Tunggal |
- |
|||||||||
|
Medium kerja |
Dibersihkan udara |
|||||||||
|
Tekanan kerja |
Bertindak berganda: 0.1-1.0 MPa (14-145psi) |
|||||||||
|
Pelakon tunggal: 0.2-1.0 MPa (28-145psi) |
||||||||||
|
Tekanan bukti |
1.5 MPa (215psi) |
|||||||||
|
Julat suhu kerja |
'-20-80 ℃ |
|||||||||
|
Julat kelajuan kerja |
Bertindak berganda: 30-500 Single Acting: 50-500 |
|||||||||
|
Mod Buffering |
kusyen kemalangan |
|||||||||
|
Saiz pelabuhan |
M5X0.8 |
PT1/8 |
PT1/4 |
PT3/8 |
||||||
