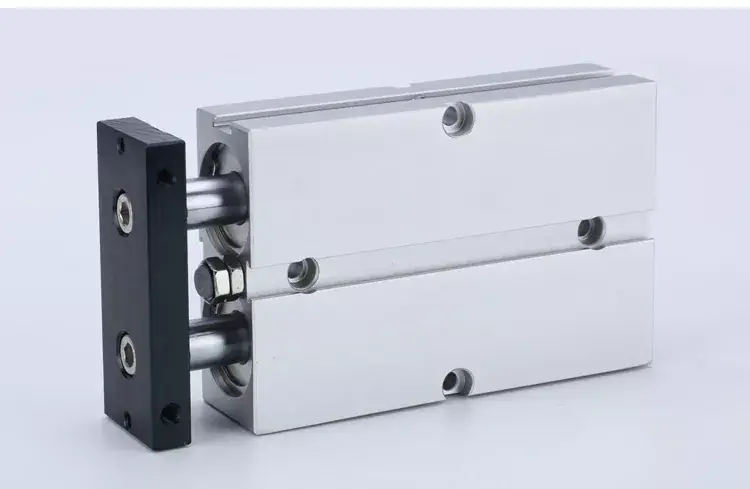

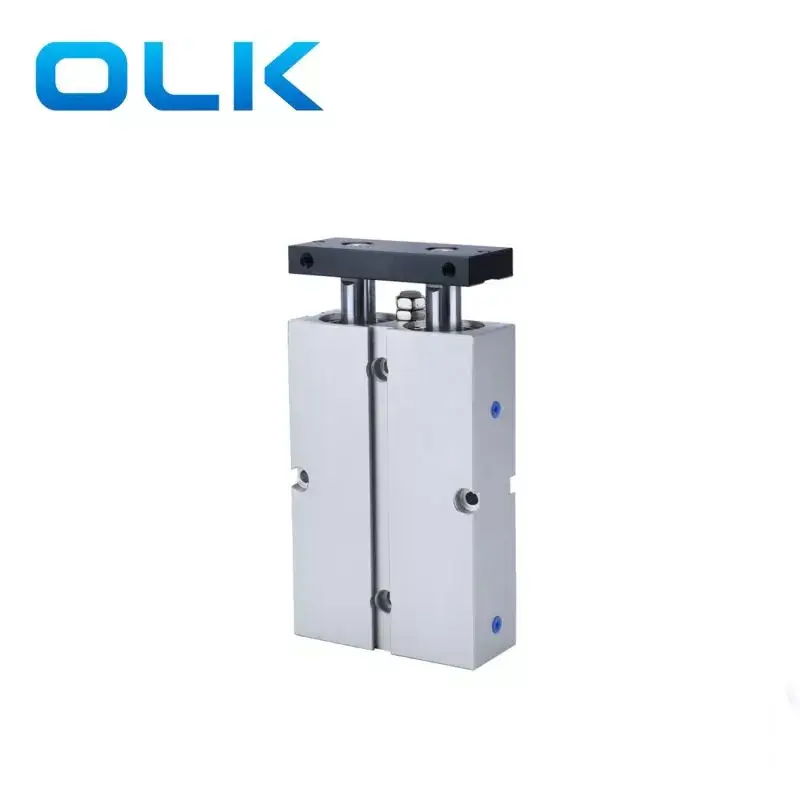

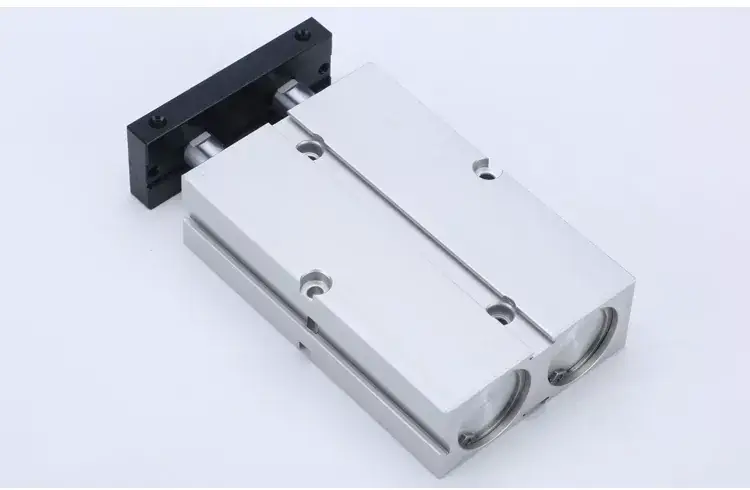

Kilang kami mengkhususkan diri dalam pembuatan silinder dua paksi siri TN. Selamat Datang untuk Beli TN Seri Dual Axis Silinder dari OLK. Setiap permintaan dari pelanggan sedang dijawab dalam masa 24 jam. OULEIKAI (OLK) TN Dual Axis Silinder membolehkan kawalan serentak pelbagai paksi, memudahkan laluan gerakan kompleks dan kerja kolaboratif pelbagai paksi.
Berbanding dengan menggunakan pelbagai silinder paksi tunggal secara berasingan, silinder-silinderintegrasi tn dua paksi penggerak, dengan bentuk pemasangan badan tertanam yang lebih kompak yang lebih padat.
Pembekal pneumatik OLK dengan reka bentuk canggih dan algoritma kawalan yang dioptimumkan, ia mencapai penggunaan tenaga yang cekap dan kesan penjimatan tenaga, mengurangkan penggunaan tenaga dan kos operasi.
Panel tetap Silinder Axis TN Dual telah memasang lubang di tiga sisi, memudahkan pemuatan pelbagai kedudukan. Ia memastikan kawalan segerak yang tepat bagi pelbagai paksi, memastikan gerakan segerak setiap paksi dalam laluan gerakan kompleks.
1. mematuhi piawaian syarikat.
2. Pemasangan badan tertanam untuk penjimatan ruang.
3. Mempunyai rintangan lenturan dan torsional tertentu, mampu menahan beban sisi.

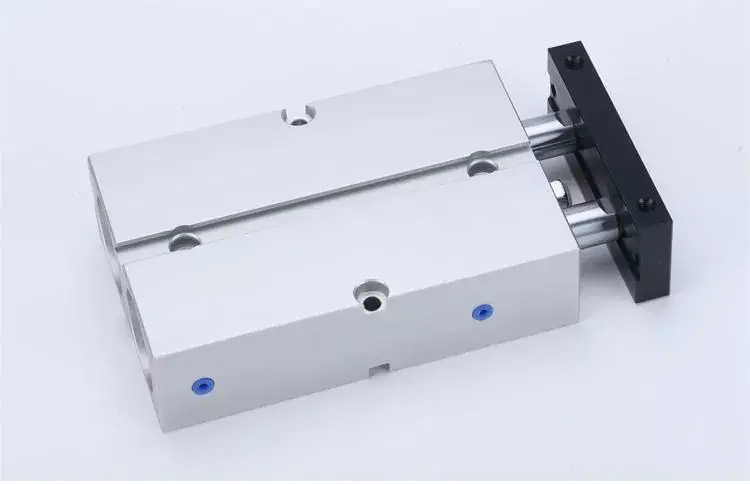

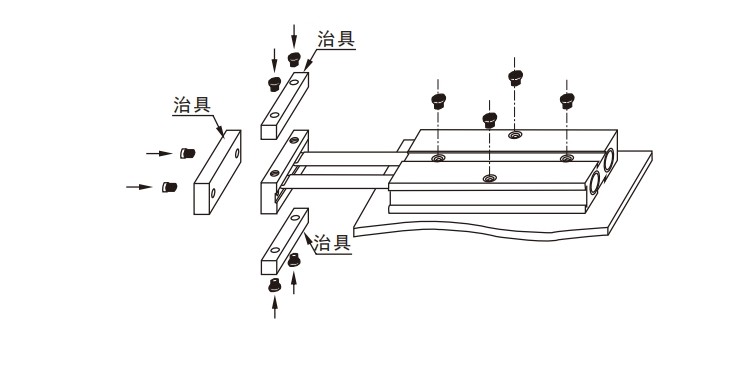

4. Lubang pemasangan pada tiga sisi plat tetap memudahkan pemasangan pelbagai kedudukan.
5. Pad perlanggaran depan laras pada badan membolehkan pelarasan strok silinder dan pelepasan impak.
6. Siri silinder ini dilengkapi dengan lampiran magnet, dengan pilihan bukan magnetik yang tersedia.
|
Bore Saiz (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Mod bertindak |
Bertindak berganda |
|||||
|
Medium kerja |
Dibersihkan udara |
|||||
|
Tekanan kerja |
0.1-1.0 MPa (14-145psi) |
|||||
|
Tekanan bukti |
1.5 MPa (215psi) |
|||||
|
Julat suhu kerja |
'-20-70 ℃ |
|||||
|
Julat kelajuan kerja |
30-500 |
|||||
|
Mod Buffering |
kusyen kemalangan |
|||||
|
Ketepatan yang tidak beroperasi |
± 0.4 |
± 0.3 |
||||
|
Saiz pelabuhan |
M5 x 0.8 |
PT1/8 |
||||
Ketepatan yang tidak berputar merujuk kepada sudut plat tetap silinder boleh berputar apabila silinder berada dalam keadaan yang ditarik sepenuhnya.
Jenis thread pengambilalihan yang tersedia adalah NPT dan G.
PS: Semua silinder paksi dua siri TN dengan magnet.
Siri siri dua paksi silinder Simbol: Simbol:
|
Kod pesanan |
||||||||
|
Tn |
- |
20 |
X |
50 |
- |
S |
- |
|
|
Model |
|
Saiznya |
|
strok |
|
Magnet |
|
Benang |
|
TN: Silinder Rod Double (bertindak berganda), siri penuh dengan magnet |
|
|
|
|
|
S: Dengan magnet |
|
Kosong: Thread PT |
|
|
|
|
|
|
|
|
|
T: Thread NPT |
|
|
|
|
|
|
|
|
|
G: G Thread |
TN Seri Dual Axis Silinder Spesifikasi Standard:
|
Bore Saiz (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Mod bertindak |
Bertindak berganda |
|||||
|
Medium kerja |
Dibersihkan udara |
|||||
|
Tekanan kerja |
0.1-1.0 MPa (14-145psi) |
|||||
|
Tekanan bukti |
1.5 MPa (215psi) |
|||||
|
Julat suhu kerja |
'-20-70 ℃ |
|||||
|
Julat kelajuan kerja |
30-500 |
|||||
|
Mod Buffering |
kusyen kemalangan |
|||||
|
Ketepatan yang tidak beroperasi |
± 0.4 |
± 0.3 |
||||
|
Saiz pelabuhan |
M5 x 0.8 |
PT1/8 |
|
|||
Ketepatan yang tidak berputar merujuk kepada sudut plat tetap silinder boleh berputar apabila silinder berada dalam keadaan yang ditarik sepenuhnya.
Jenis thread pengambilalihan yang tersedia adalah NPT dan G.
PS: Alltn Series Dual Axis Silinder dengan magnet.
|
melahirkan (mm) |
Diameter rod omboh (mm) |
Jenis bertindak |
Kawasan yang berkesan (mm²) |
Tekanan Udara (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Bertindak berganda |
Bahagian tekan |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Bahagian tekan |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Bertindak berganda |
Bahagian tekan |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Bahagian tekan |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Bertindak berganda |
Bahagian tekan |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Bahagian tekan |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Bertindak berganda |
Bahagian tekan |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Bahagian tekan |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Bertindak berganda |
Bahagian tekan |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Bahagian tekan |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Bertindak berganda |
Bahagian tekan |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Bahagian tekan |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
