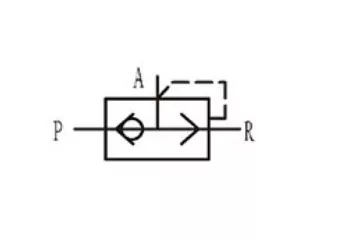

Injap Ekzos Quick OLK XQ adalah injap yang secara automatik meletupkan gas bertekanan dari outlet apabila tekanan masuk jatuh ke nilai tertentu. Apabila terdapat tekanan udara di salur masuk, teras injap (cincin meterai satu arah atau diafragma) ditolak terbuka, menutup port ekzos dan mengeluarkan dari outlet. Apabila salur masuk dikosongkan, tekanan outlet menolak teras injap untuk mengelak masuk, dan gas keluar dengan cepat ekzos melalui pelabuhan ekzos. XQ Injap Ekzos Cepat menawarkan lima pilihan saiz sambungan: M5, G1/8, G1/4, G3/8, dan G1/2.
XQ Injap Ekzos Pantas digunakan dalam situasi di mana komponen dan peranti pneumatik perlu ekzos dengan cepat. Jika dipasang di antara silinder dan injap arah, silinder ekzos terus melalui injap ekzos cepat XQ dan bukannya injap arah, dengan ketara meningkatkan kelajuan pergerakan silinder. Kesan ini amat ketara apabila saluran paip antara silinder dan injap panjang. Jika port ekzos injap arah adalah besar dan paip penyambung antara silinder dan injap adalah pendek, memasang injap ekzos cepat tidak perlu.
Untuk mencapai ekzos cepat, tekanan pada salur masuk injap ekzos cepat mesti dikosongkan dengan cepat, jadi laluan ekzos di salur masuk (antara injap arah dan injap ekzos cepat) mesti tidak terhalang.
Pastikan silinder mempunyai kapasiti kusyen yang mencukupi apabila menggunakan injap ekzos cepat XQ.
| Kod pesanan: |
|
| XQ17 | 0600 |
| Model: Siri XQ 3/2 Way Injap Ekzos Cepat | Saiz port: |
|
|
0600: G1/8 |
|
|
0800: G1/4 |
|
|
1000: G3/8 |
|
|
1500: G1/2 |
|
|
2000: G3/4 |
|
|
2500: G1 |
|
Spesifikasi |
Saiz pelabuhan |
Melahirkan (mm) |
Aliran (m³/min) |
Ketahanan (kitaran x10⁴) |
Julat tekanan operasi (MPA) |
Masa tindak balas (s) |
|
XQ-M5 |
M5 |
4 |
– |
≥ 200 |
0.12 ~ 1.0 |
≤ 0.03 |
|
XQ170600 |
G1/8 |
6 |
≥ 0.3 |
≤ 0.03 |
||
|
XQ170800 |
G1/4 |
6 |
≥ 0.9 |
≤ 0.03 |
||
|
XQ171000 |
G3/8 |
8 |
≥ 2.5 |
≤ 0.04 |
||
|
XQ171500 |
G1/2 |
15 |
≥ 4.5 |
≤ 0.05 |
||
| XQ172000 |
G3/4 |
|
|
|
||
| XQ172500 | G1 |
|
|
|
Soalan Lazim:
Apakah fungsi injap ekzos cepat xq?
Kurangkan penggunaan udara dan meningkatkan kecekapan tenaga sistem pneumatik:
Oleh kerana tindakan injap ekzos cepat silinder XQ, silinder pneumatik hanya perlu menggunakan sedikit udara termampat semasa pergerakan, tanpa melepaskan sejumlah besar udara ke dalam alam sekitar. Ini membantu mengurangkan penggunaan udara sistem dan meningkatkan kecekapan tenaga sistem pneumatik.
Apa yang perlu diperhatikan semasa memasang injap ekzos cepat XQ?

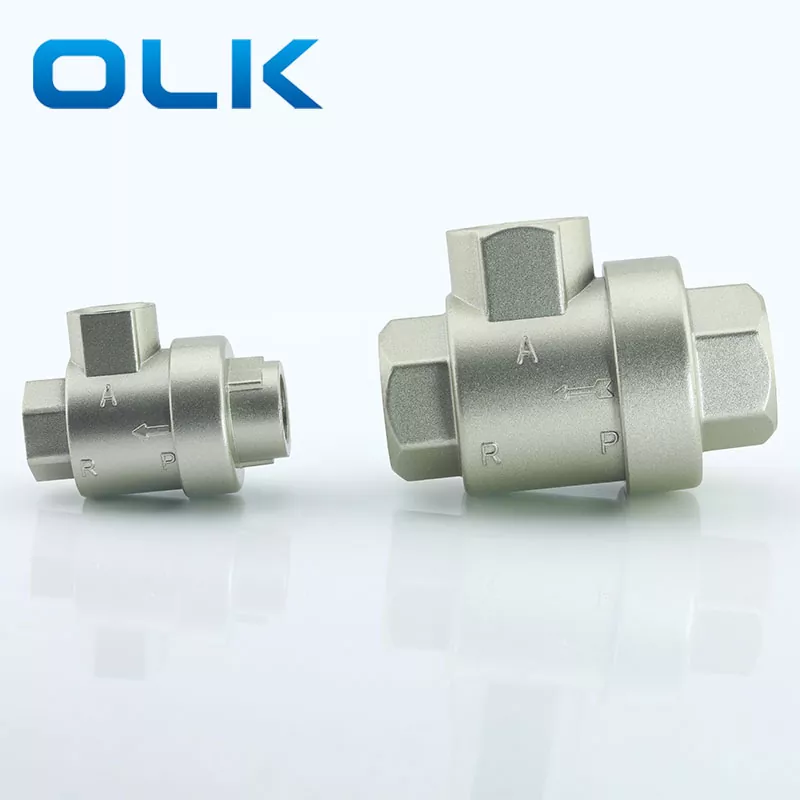

Pastikan arah pemasangan injap betul, biasanya ditandakan dengan p (masuk), (outlet), dan r (port ekzos)
