Injap manifold 3v 4v

Tidak kira sama ada injap solenoid pneumatik 3V atau 4V, selain jenis injap tunggal, kita juga boleh meletakkan banyak injap solenoid bersama -sama. Ini dipanggil injap manifold 3V 4V atau basis injap solenoid.

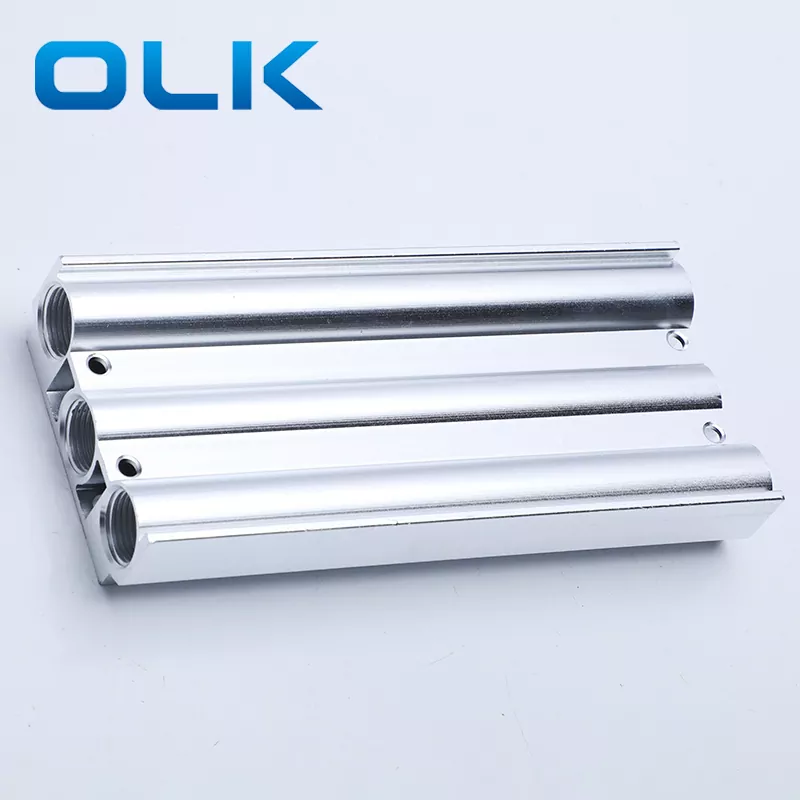

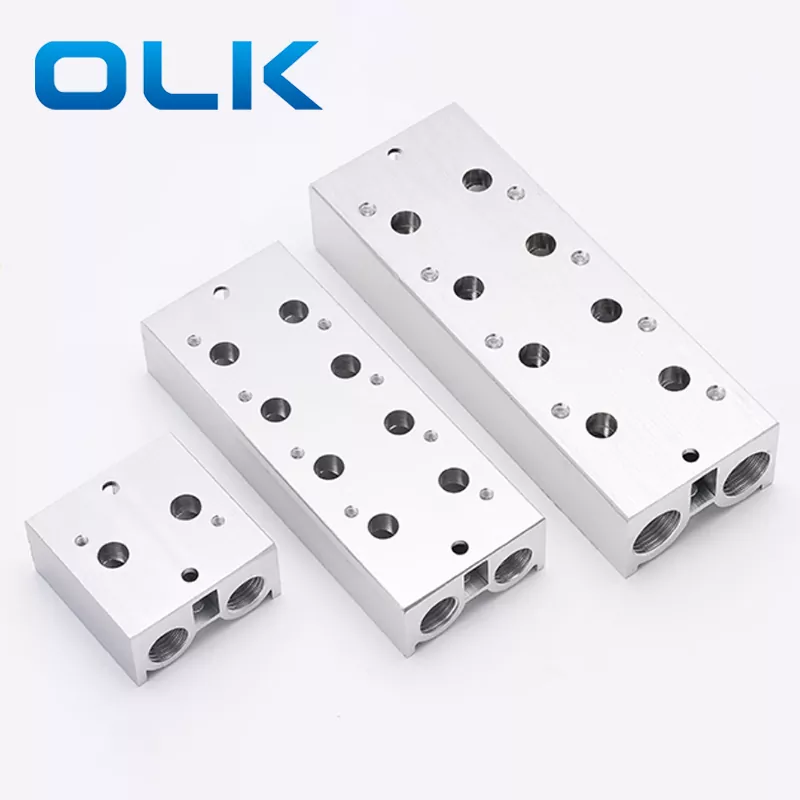

Injap manifold 3V 4V adalah plat dengan banyak laluan udara. Ia mempunyai reka bentuk padat. Solenoid Valve Base Busbar boleh memasang injap solenoid 2 hingga 20 pneumatik pada satu manifold. Tetapi bilangan kedudukan pada manifold tidak dapat diubah.

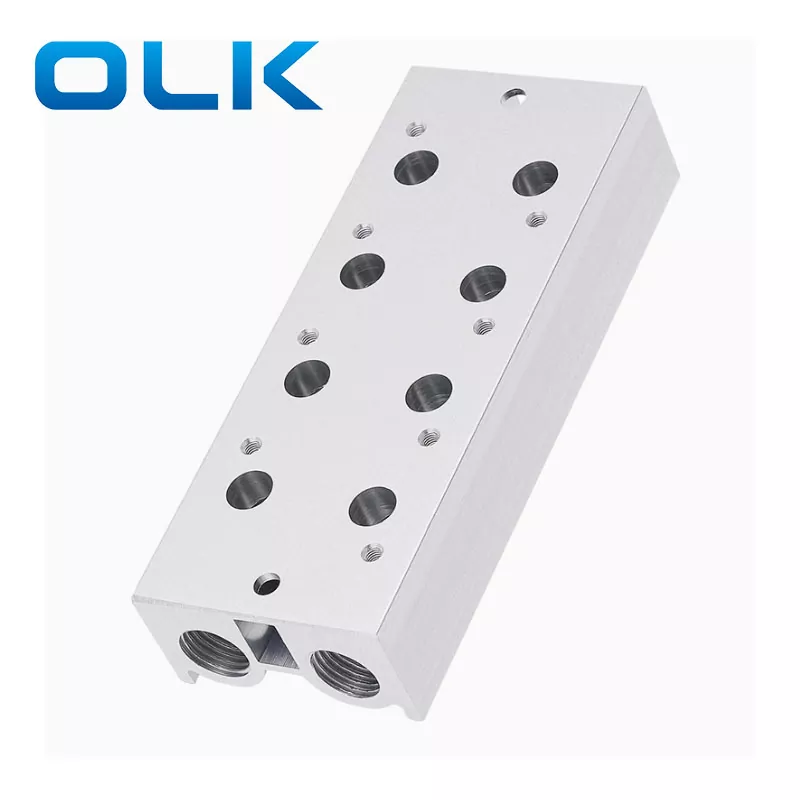

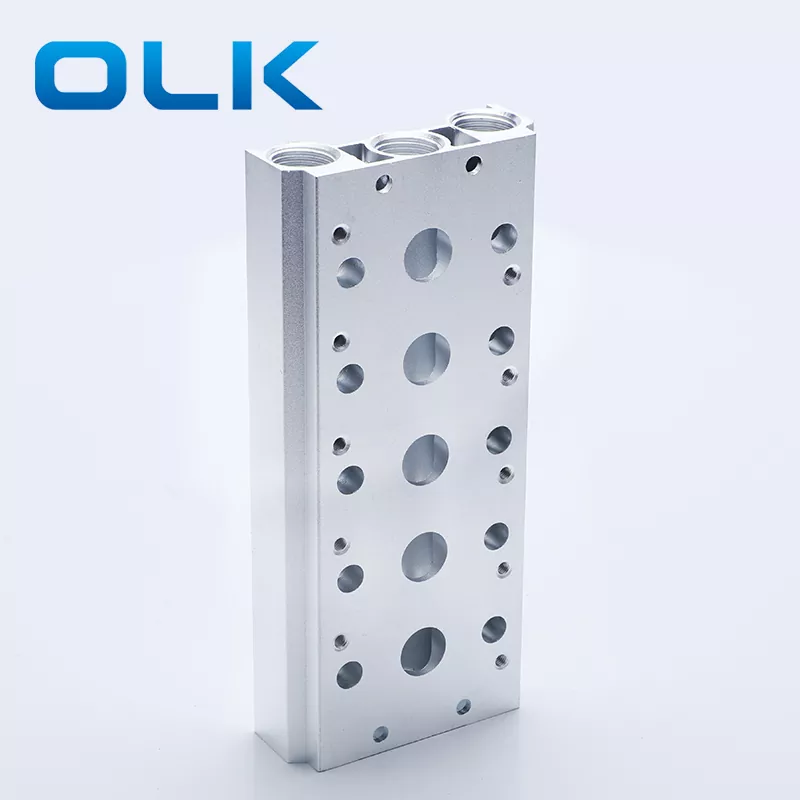

Semua injap solenoid pneumatik pada manifold berkongsi port bekalan udara yang sama (p port) dan port ekzos (R port). Untuk injap manifold 3V, terdapat satu salur masuk udara dan satu saluran udara di sebelah kiri. Dua palam dipasang di sebelah kanan. Untuk injap manifold 4V, terdapat satu salur udara di tengah dan dua saluran udara di kedua -dua belah pihak (di sebelah kiri). Tiga palam dipasang di sebelah kanan.

Kami boleh memasang penyenyap atau palam pada port ekzos. Apabila menggunakan penyenyap, kita mesti memastikan lubang -lubang kecil tidak disekat.

3V/4V ​​Manifold Solenoid Injap Ciri -ciri Produk:

1. Ia boleh mengintegrasikan siri injap kawalan arah yang bersatu ke dalam kumpulan injap, menjimatkan ruang dan kos.

2. Ia mempunyai pengambilan, ekzos, dan pendawaian yang bersatu, menjadikannya mudah untuk mencari kesalahan.

3. Ia fleksibel dalam kombinasi dan mempunyai perkembangan yang kuat, membolehkan gabungan sewenang -wenang atau pengembangan bilangan injap kawalan arah yang disambungkan

Perhatian:

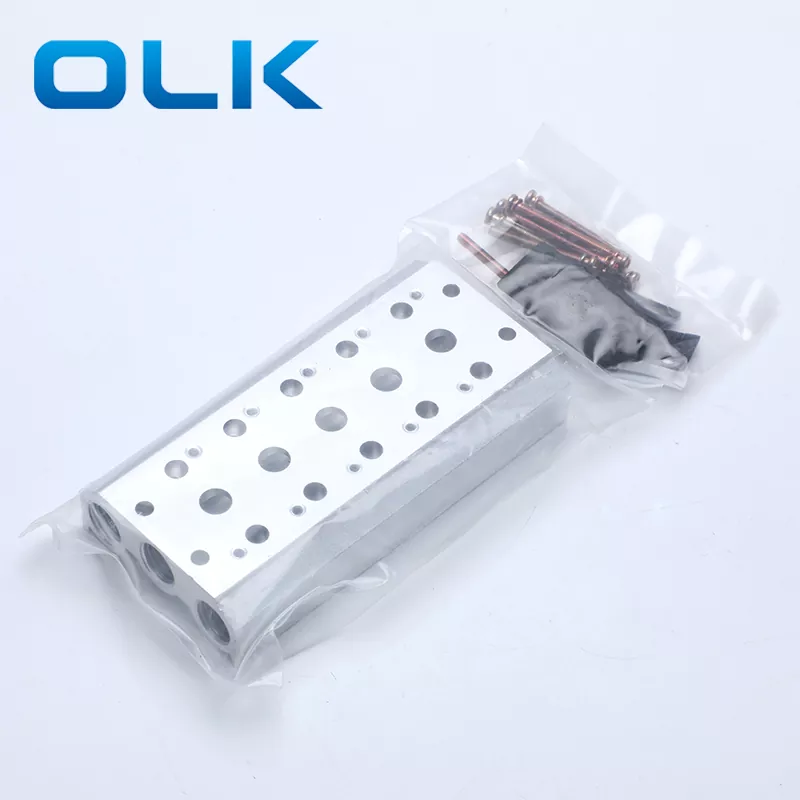

Kit injap solenoid 1.3V-manifold mengandungi manifold, meterai dan skru;

2.3V Solenoid Valve Manifold Blank Plate Kit mengandungi plat kosong dan skru.

3. Apabila memasang gasket antara injap solenoid pneumatik dan plat injap, bahagian yang menonjol harus dipasang menghadap ke bawah untuk mengelakkan kebocoran udara.

Soalan Lazim:

1.Apa fungsi plat kosong dalam kumpulan injap solenoid?

Posisi yang tidak digunakan pada meterai: Plat kosong digunakan untuk menutupi kedudukan terpelihara dalam manifold injap di mana tiada injap solenoid yang sedang dipasang, menghalang kebocoran udara dan kemasukan habuk atau serpihan.Ia memastikan ketabahan keseluruhan pemasangan injap. Plat kosong membolehkan pengembangan atau konfigurasi semula masa depan yang mudah tanpa perlu menggantikan keseluruhan manifold, mengurangkan kos penyelenggaraan. Dalam kes -kes tertentu, plat kosong juga boleh digunakan untuk mengasingkan saluran tertentu untuk keselamatan atau apabila seksyen sistem tidak digunakan secara sementara.

2. Jenis Piping Apa Jenis Injap Manifold 3V 4V

Satu injap pneumatik atau bas injap solenoid, terdapat dua jenis paip dengan tiub luaran: paip langsung dan paip asas.
