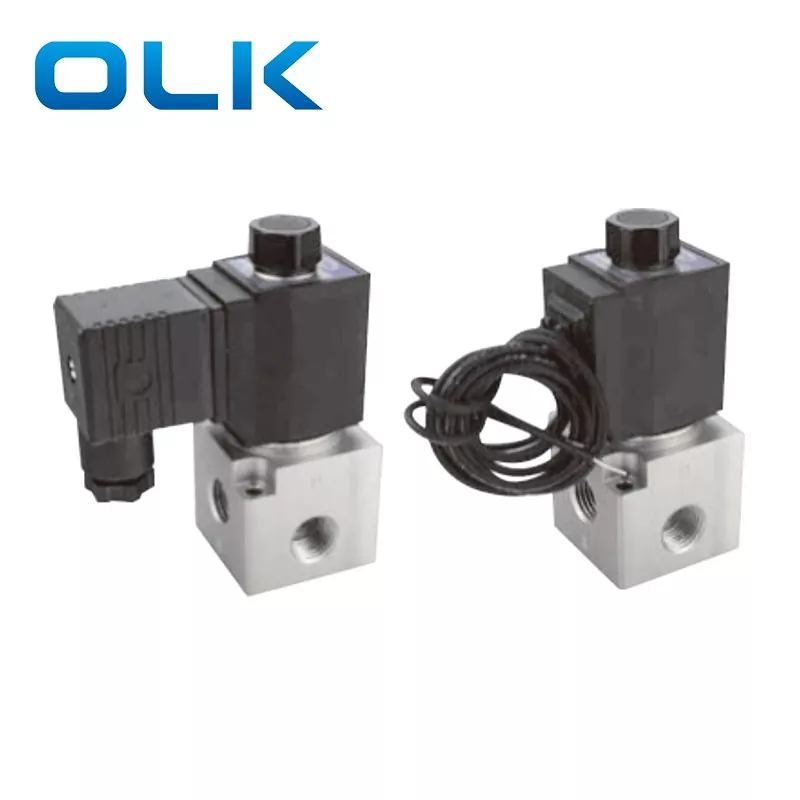

Injap solenoid aliran tinggi 3v3 adalah injap 2-posisi, 3-arah dengan reka bentuk langsung bertindak, memberikan tindak balas yang lebih cepat dan kekerapan beralih yang lebih tinggi daripada injap yang dikendalikan oleh perintis. Badan aloi aluminium yang kuat menyokong aliran udara yang tinggi dan tekanan yang lebih tinggi, dan ia juga boleh digunakan dengan aplikasi vakum. Pilihan gegelung solenoid termasuk DC12V, DC24V, AC110V, atau AC220V, memastikan operasi yang stabil dan sensitif.
Injap solenoid aliran tinggi 3v3 ini sesuai untuk sistem pneumatik sederhana hingga besar, terutamanya untuk pelbagai silinder yang bekerja bersama atau sistem yang memerlukan aliran udara yang tinggi. Biasanya ditutup (NC), biasanya dibuka (NO), dan konfigurasi dua solenoid menjadikannya sesuai untuk talian automasi, mesin pembungkusan, peralatan percetakan, dan jentera pemprosesan makanan. Sambutan yang cepat dan tepat membezakannya dari injap kecil seperti 3v2.
1. Struktur bertindak dengan penukaran sensitif.

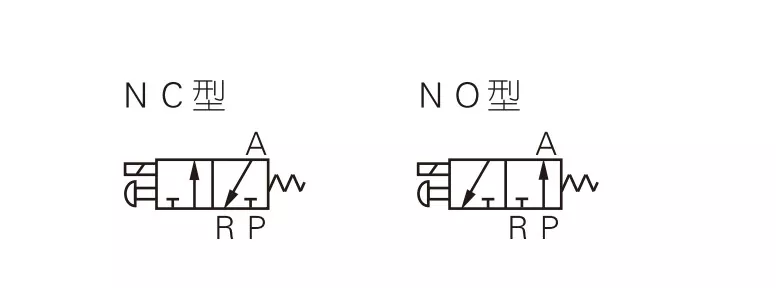

2. Normal ditutup (NC) dan biasanya terbuka (tidak) jenis yang tersedia.
3. Reka bentuk penutupan untuk pengedap yang baik dan aliran besar.
4. Tiada pelinciran diperlukan.
5. Dilengkapi dengan penindasan manual untuk pemasangan dan ujian mudah.
6. Pilihan voltan standard yang disediakan.
|
Kod pesanan |
||||||||
|
3v |
3 |
- |
08 |
NC |
A |
|
|
|
|
Model |
Kod |
|
Saiz pelabuhan |
Jenis bertindak |
Voltan standard |
Kemasukan elektrik |
Jenis Thread |
|
|
3v: 2 kedudukan 3 cara |
3: 3Series |
|
08: G1/4 |
NC: Biasanya ditutup
|
A: AC220V |
Kawasan yang berkesan |
B: DC24V
|
|
|
|
|
|
|
Tidak: Biasanya dibuka |
B: DC24V |

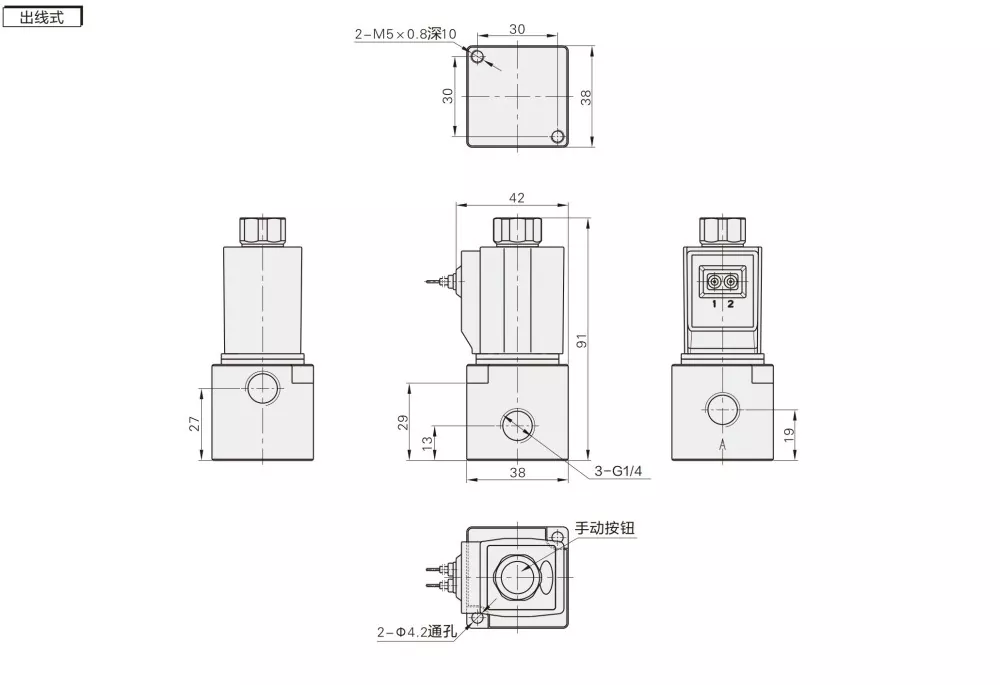

I: Jenis baris |
T: npt |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Model |
3v3-08 |
|
Medium kerja |
Udara (ditapis oleh penapis 40 μm atau lebih tinggi) |
|
Jenis bertindak |
Bertindak langsung |
|
Saiz port* |
G1/4 |
|
Kedudukan & cara |
2 kedudukan 3 cara |
|
Kawasan yang berkesan |
11 mm² (CV = 0.62) |
|
Pelinciran |
Tidak diperlukan |
|
Julat tekanan operasi |
0 ~ 0.8 MPa (0 ~ 114 psi) |
|
Tekanan bukti |
1.5 MPa (215 psi) |
|
Suhu operasi (℃) |
-20 ~ 70 |
|
Bahan badan |
Aloi aluminium |
|
Voltan standard |
AC220V AC110 AC24V DC24V DC12V |
|
Julat voltan |
AC: ± 15% DC: ± 10% |
|
Penggunaan kuasa |
AC: 10VA DC: 6.5W |
|
Kelas perlindungan |
IP65 (DIN40050) |
|
Gred penebat |
Tahap b |
|
Jenis penyambung |

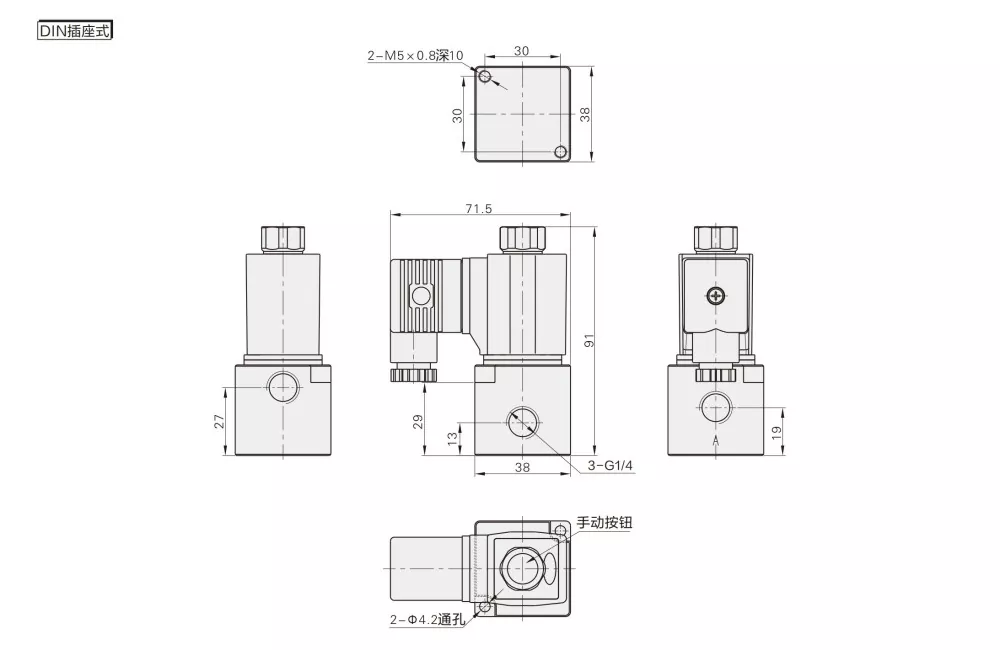

Jenis Palam Din/Jenis Talian |
|
Min.Excitation Time |
0.05 saat |
|
Item |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3v2-06/3v2-08 |
3v3-08 |
|
Medium kerja |
Udara |
Udara, air, minyak |
Udara |
Udara |
|
Keadaan awal: |
NC |
NC/NO |
Tidak/NC |
Tidak/NC |
|
Jenis pengaktifan |
Bertindak langsung |
Bertindak langsung |
Bertindak langsung |
Bertindak langsung |
|
Saiz pelabuhan |
M5; G1/8 |
G1/8; G1/4 |
G1/8; G1/4 |
G1/4 |
|
Kedudukan & cara |
Kedudukan 3 port 2 |
Kedudukan 2 port 2 |
Kedudukan 3 port 2 |
Kedudukan 3 port 2 |
|
Pelinciran |
Tidak diperlukan |
Tidak diperlukan |
Tidak diperlukan |
Tidak diperlukan |
|
Tekanan kerja |
0-0.7 MPa |
0-0.7 MPa |
0-0.8 MPa |
0-0.8 MPa |
|
Tekanan bukti |
1.2 MPa |
1.5 MPa |
1.2 MPa |
1.2 MPa |
|
Saiz orifis |
φ1.2 mm |
φ2.5 mm |
Φ3.2 mm/φ3.4 mm |
Φ11 mm (aliran udara besar) |
S: Apa yang berbeza antara injap solenoid 3v2 dan 3v3?
A: 3v2: Aliran Tengah, Saman untuk Sistem Kawalan Pneumatik Kecil
3v3: aliran tinggi, saman untuk pelbagai silinder atau aplikasi aliran tinggi.
5. Dilengkapi dengan penindasan manual untuk pemasangan dan ujian mudah.
S: Berapakah saiz orifis injap solenoid 3v3?
A: 3v3-08 saiz orifis injap adalah 11mm
S: Produk mana yang boleh diganti oleh OLK 3V3?
A: OLK 3V3 boleh menggantikan injap solenoid siri Airtac 3v3 dengan fungsi yang sama dan spesifikasi yang serupa.
