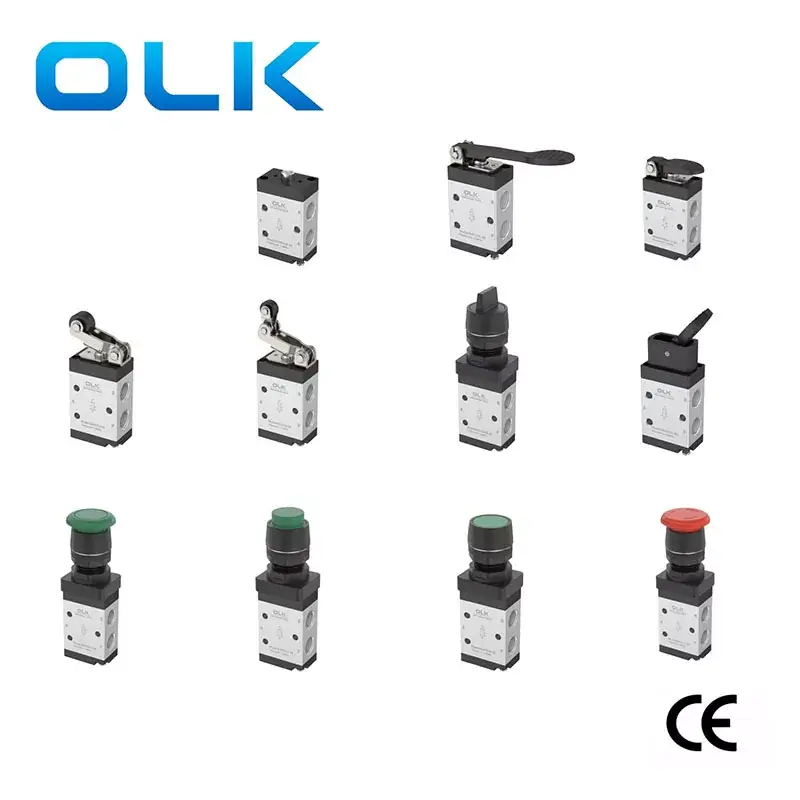

OULEIKAI M3 SERIES AIRTAC-TYPE 3/2 cara injap mekanikal mempunyai 2 negeri operasi dan 3 pilihan laluan.M3 Injap mekanikal yang sesuai untuk senario kawalan pneumatik yang berbeza. Garis seperti garisan pemasangan dan garisan pembungkusan.
Simbol:
Kod Ording
M3
Pm
210
06
R
Siri
Jenis butang
kod
Saiz pelabuhan
Warna butang

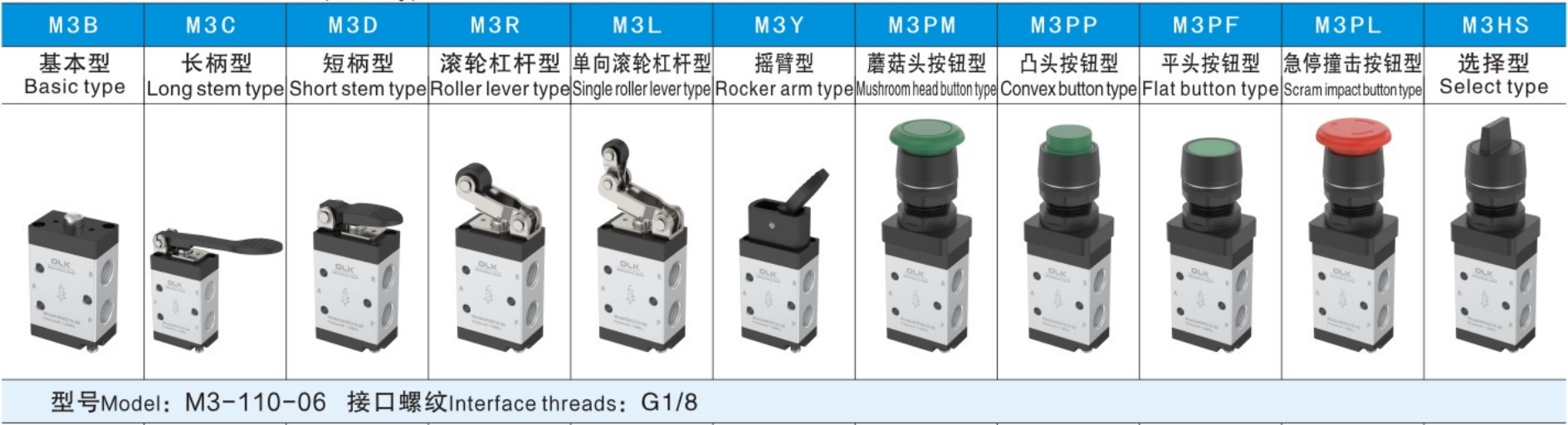

M3: MSERIES 2 POSITION 3 WAY

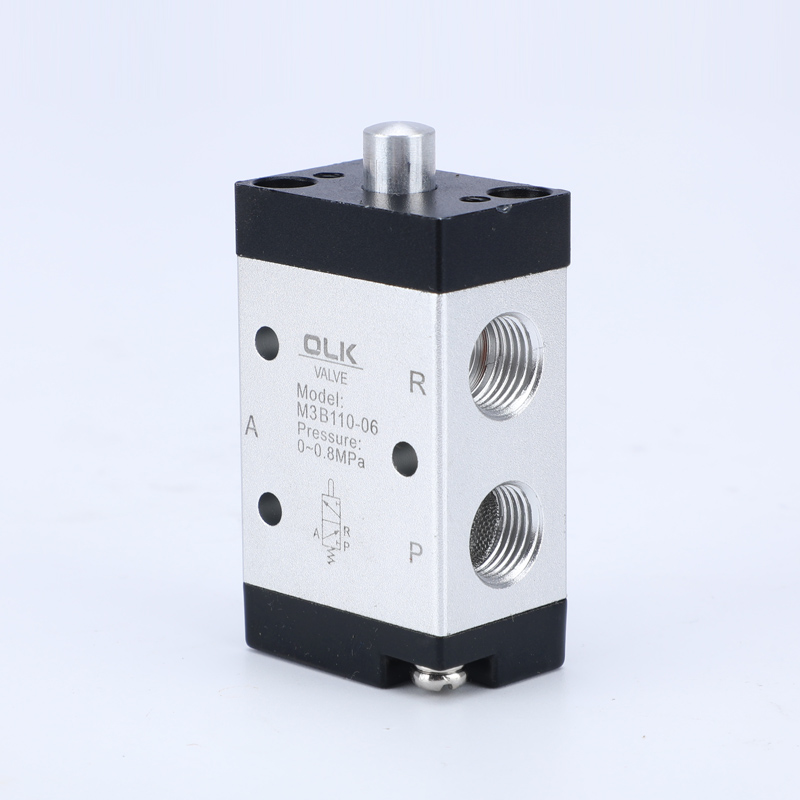

B: Jenis Asas (M3b)
Kawalan tunggal siri 110: 110
100: 06: G1/8
PL: Merah

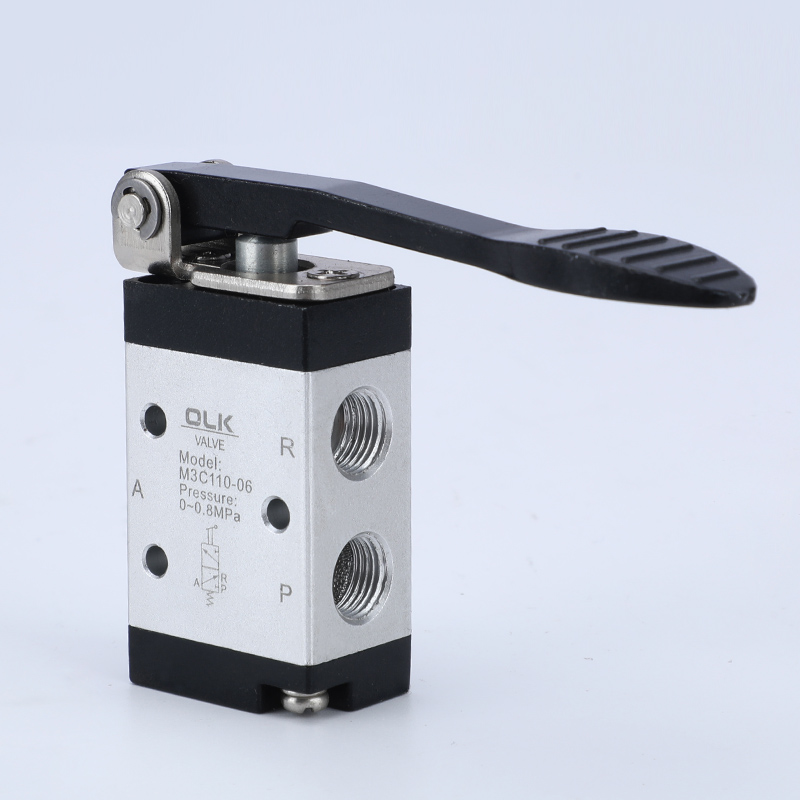

C: Jenis Pemegang Panjang (M3C)
210: 210 Kawalan tunggal siri
200: 06: G1/8
PP/PF/PM/HS: Red Green Black

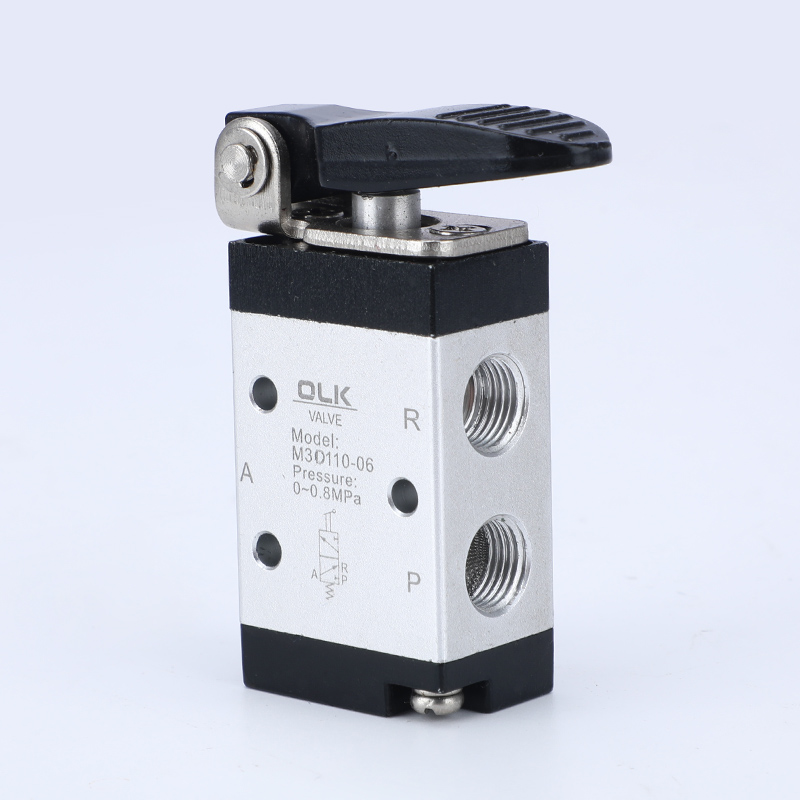

D: Jenis Pemegang Pendek (M3D)
200: 08: G1/4

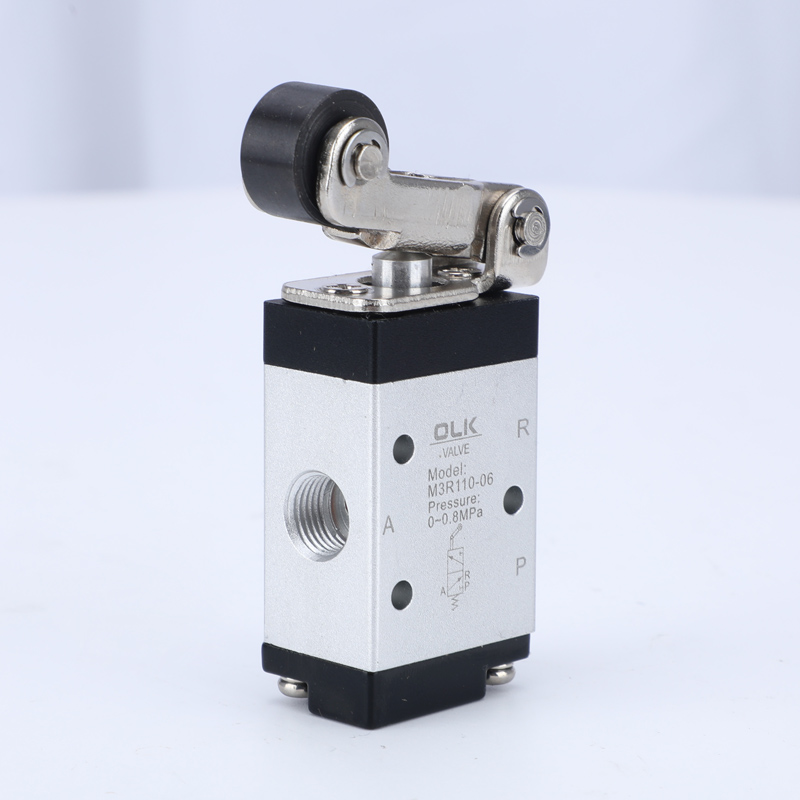

R: Jenis tuil roller (M3R)

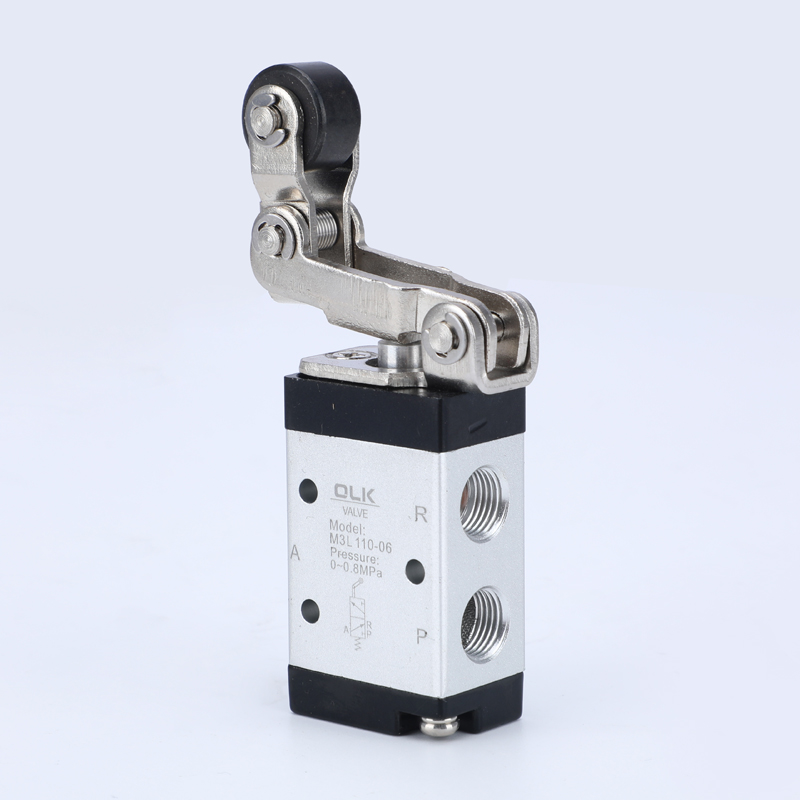

L: Jenis tuil roller unidirectional (M3L)

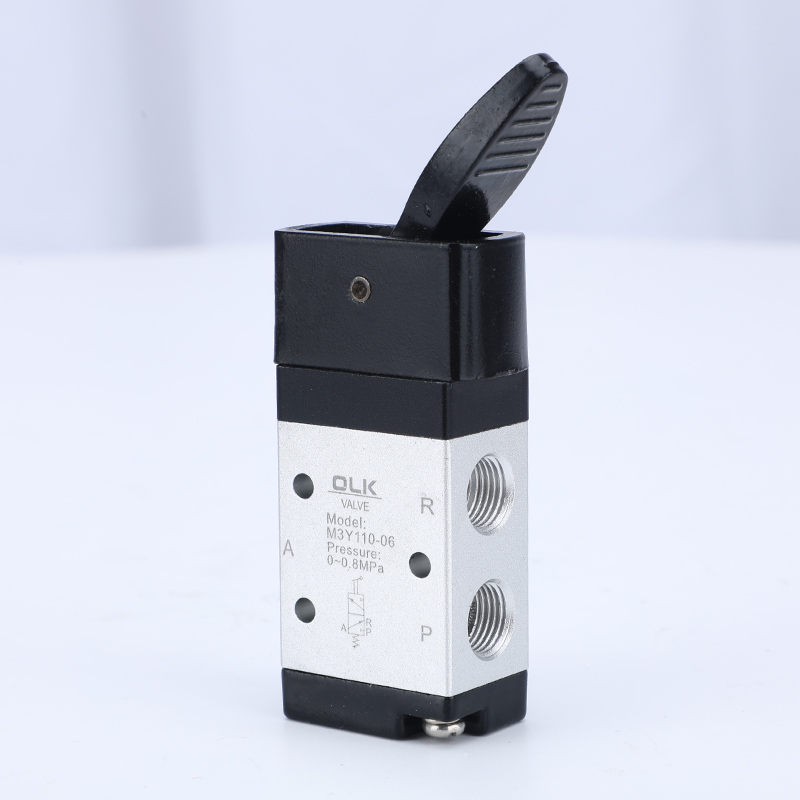

Y: Jenis lengan rocker (M3Y)

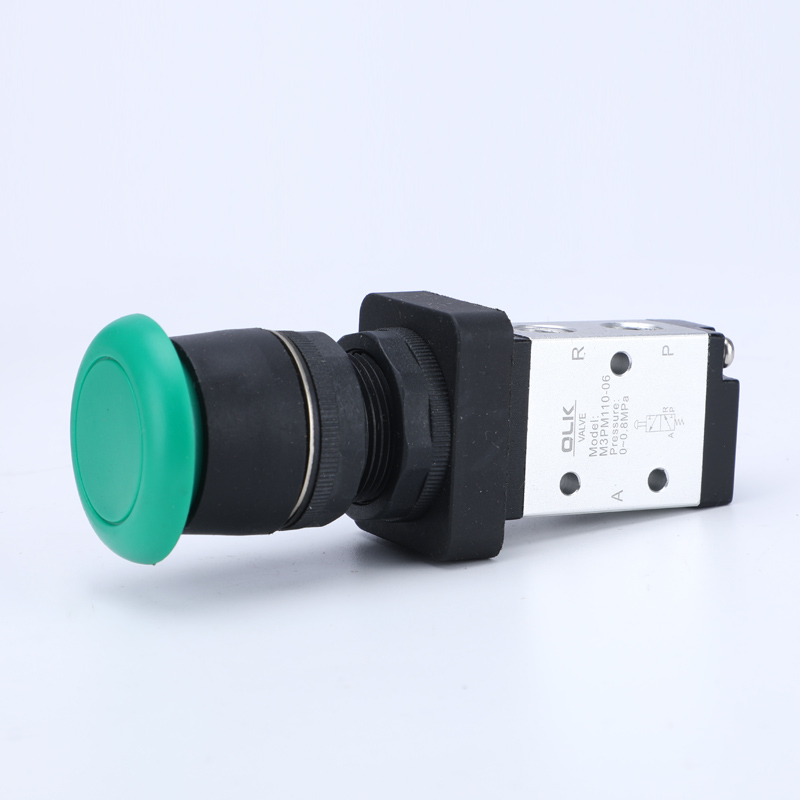

PM: Jenis butang kepala cendawan (m3pm)

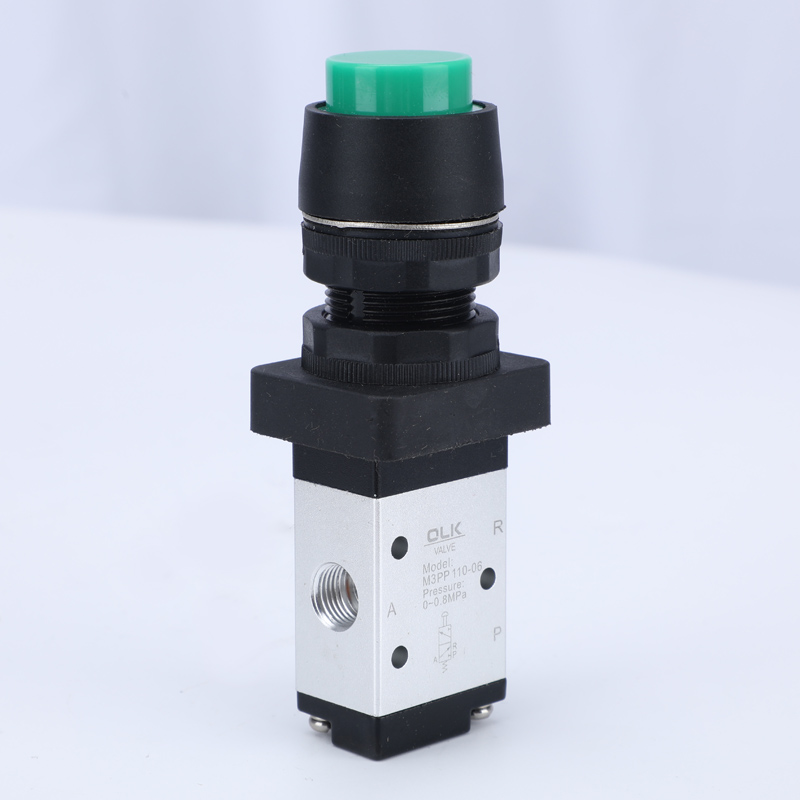

PP: Jenis butang kepala yang dibangkitkan (M3PP)

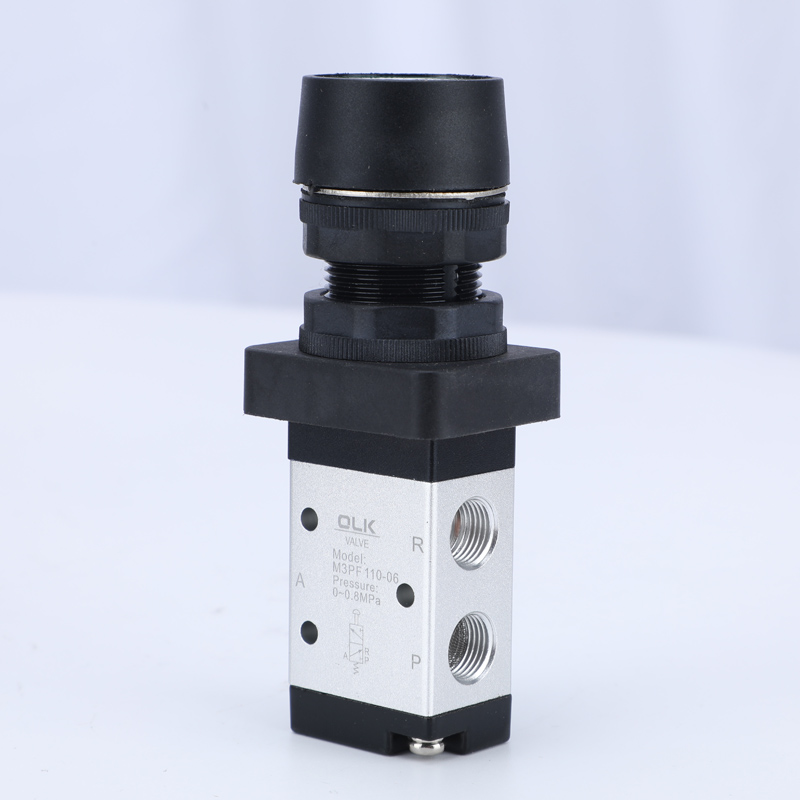

PF: Jenis butang kepala rata (M3pf)

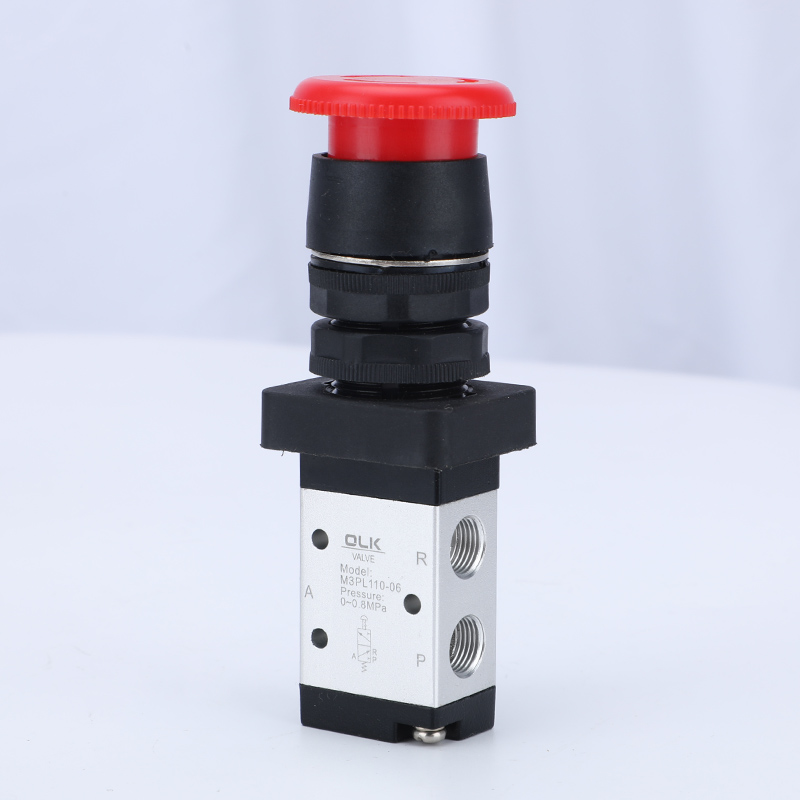

PL: Jenis Butang Kesan Kecemasan Kecemasan (M3PL)
HS: Jenis Pemilih (M3HS)
1. Pelabuhan ekzos terletak di atas badan, memudahkan pemasangan muffler untuk mengurangkan bunyi dan pencemaran.
2. Siri M3b, M3R, dan M3L memerlukan daya luaran untuk beralih yang disediakan oleh mekanisme luaran, sesuai untuk pengesanan kedudukan atau suis strok.
3. Siri M3C, M3D, M3Y, M3PF, M3PM, M3PP, dan M3PLM3HS dikendalikan secara manual, dengan pelbagai bentuk struktur kawalan kepala untuk kegunaan mudah di bawah keadaan yang berbeza.
4. Struktur jenis omboh, daya kawalan tidak terjejas oleh tekanan kerja (iaitu, tiada tekanan belakang), pengedap cincin dalaman, pengedap yang sangat baik, dan penukaran fleksibel.
5. Tidak perlu pelinciran minyak.
6. Pemasangan dan gunakan dengan mudah dengan pemasangan kedudukan berganda.
7. Ketua kawalan siri M3C, M3D, M3Y, M3R, dan M3L diperbuat daripada bahan logam untuk kehidupan yang panjang dan kebolehpercayaan yang lebih besar.
|
Model |
M3b |
M3C |
M3d |
M3r |
M3L |
M3y |
M3pm |
M3pp |
M3pf |
M3pl |
M3HS |
|
|
Medium kerja |
Udara (Penapis melalui skrin penapis melebihi 40μm) |
|||||||||||
|
Mod tindakan |
Jenis bertindak langsung kawalan luaran |
|||||||||||
|
Saiz pelabuhan |
05: M5; 06: G1/8; 08: G1/4 |
|||||||||||
|
Kawasan keratan rentas yang berkesan |
Mini |
05: 2.5mm² (CV = 0.14） |
||||||||||
|
110 |
06: 8.0mm² (CV = 0.45） |
|||||||||||
|
210 |
06: 9.0mm² (CV = 0.5); 0.8: 12.0mm² (CV = 0.67） |
|||||||||||
|
Kedudukan |
3/2 port |
|||||||||||
|
Tidak perlu |
||||||||||||
|
Julat tekanan |
0-1.0mpa (0-145psi) |
|||||||||||
|
Tekanan bukti |
1.5mpa (215psi) |
|||||||||||
|
Tekanan Woking |
'-20-70 ℃ |
|||||||||||
|
Bahan badan |
Aloi aluminium |
|||||||||||
Langkah berjaga-berjaga
1) Bahagian kawalan diperbuat daripada plastik kejuruteraan, dan hanya operasi manual dibenarkan. Jangan gunakan kesan logam untuk menukar injap.
2) Siri M3B, M3C, M3D, M3PM, M3PF, dan M3PP secara automatik. M3Y, M3HS, dan injap manual M3PL diset secara manual. Selepas menekan M3PL ke kedudukan harta karun, tombol berputar perlu diputar untuk menetapkan semula.
3) Perhatikan strok yang membalikkan. Apabila mana -mana daya luaran menyebabkan injap terbalik, strok pembalikan asas tidak boleh melebihi julat strok pembalik yang ditentukan dalam jadual strok kawalan, jika tidak, ia akan menyebabkan kerosakan pada badan injap.
4) Injap roller satu arah M3L hanya boleh beralih ke satu arah (memukul dari kanan ke kiri). Kesan tidak sah ke arah yang lain (melengkung kiri ke kanan).
5) Gabungan kepala kawalan boleh dipesan secara berasingan.
