AIRTAC TYPE M5 siri 5/2 hala injap butang mekanikal yang dikeluarkan oleh syarikat pneumatik OLK. Injap mekanikal M5 ialah struktur lajur gelongsor. Port ekhuas yang terletak pada badan injap. Injap butang M5 akan lebih mudah untuk memasang peredam untuk mengurangkan bunyi dan pencemaran .Injap Kawalan Butang Mekanikal Siri M5 5 Hala, manakala M5-210 menawarkan benang antara muka G1/8 dan G1/4.
simbol:
Kod pesanan
M5
PM
210
06
R
Jenis butang
Kod
SAIZ PELABUHAN
Warna butang

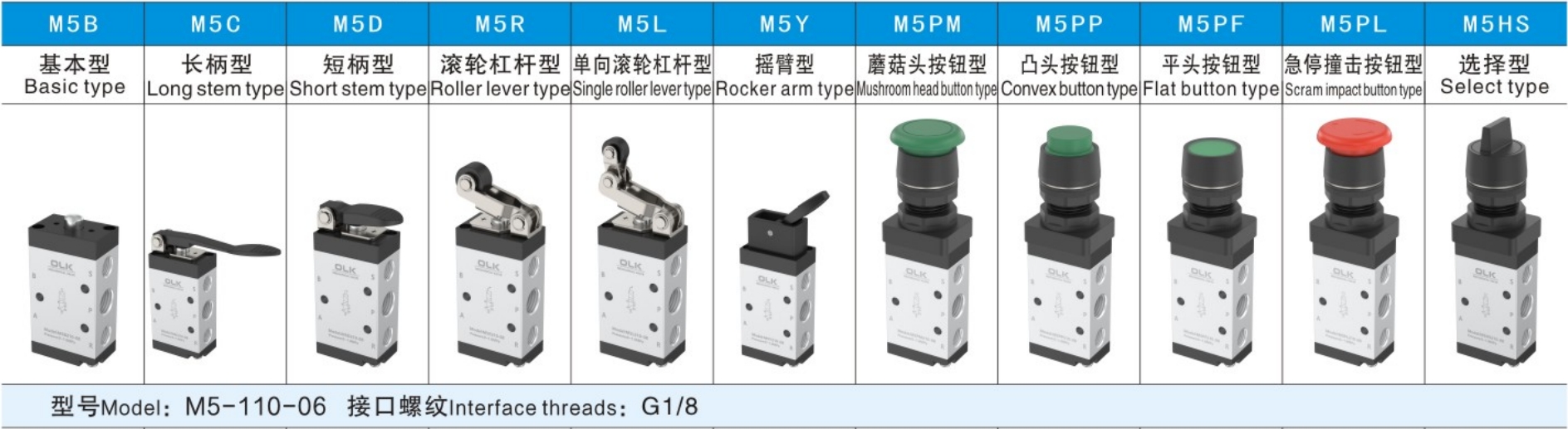

Jenis M5:M
B:Jenis Asas (M5B)
Kawalan tunggal siri 110:110
100:06:G/18
PL: MERAH
C:Jenis Pemegang Panjang (M5C)
Kawalan tunggal siri 210:210
200:06:G1/8
PP/PF/PM/HS: MERAH, HIJAU, HITAM
D:Jenis Pemegang Pendek (M5D)
200:08G1/4
R:Jenis Tuas Penggelek (M5R)
L:Jenis Tuas Penggelek Sehala (M5L)
Y:Jenis Rocker Arm (M5Y)
PM:Jenis Butang Kepala Cendawan (M5PM)
PP:Jenis Butang Kepala Dinaikkan (M5PP)
PF:Jenis Butang Kepala Rata (M5PF)
PL:Jenis Butang Kesan Berhenti Kecemasan (M5PL)
HS:Jenis Pemilih (M5HS)

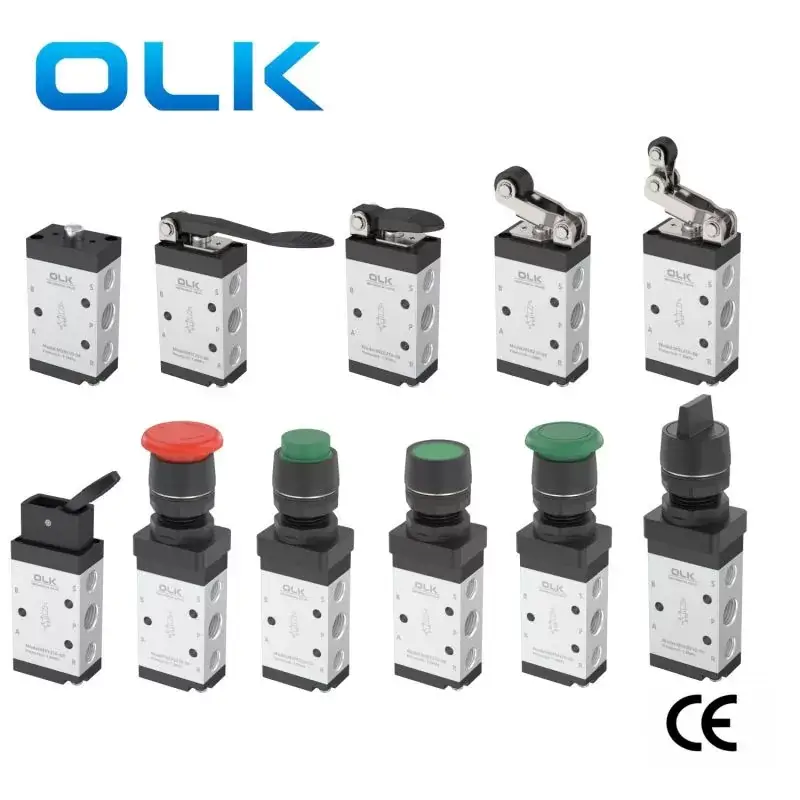

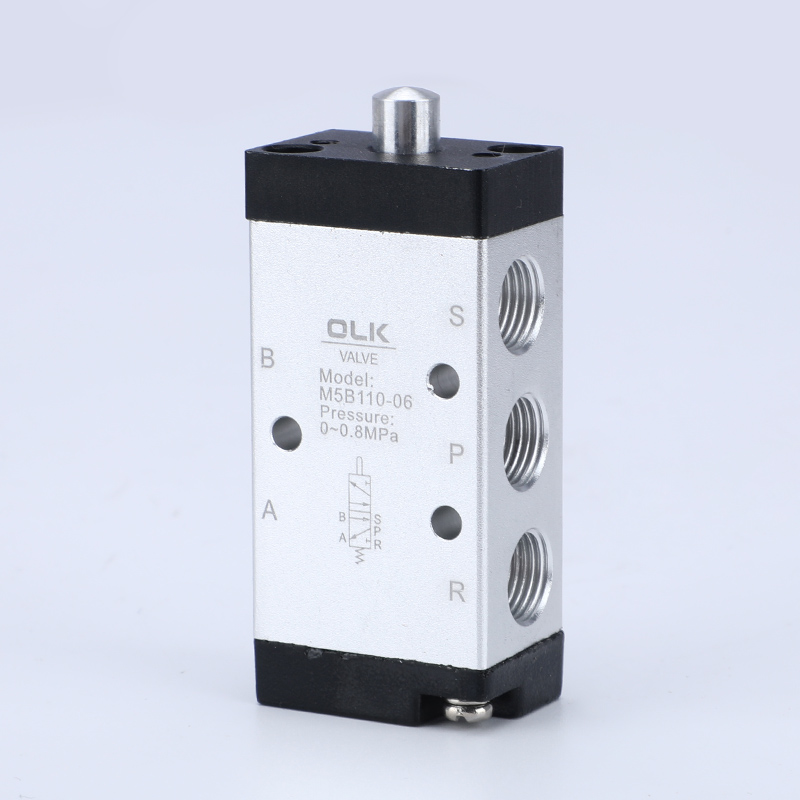

- Jenis Asas (M5B)

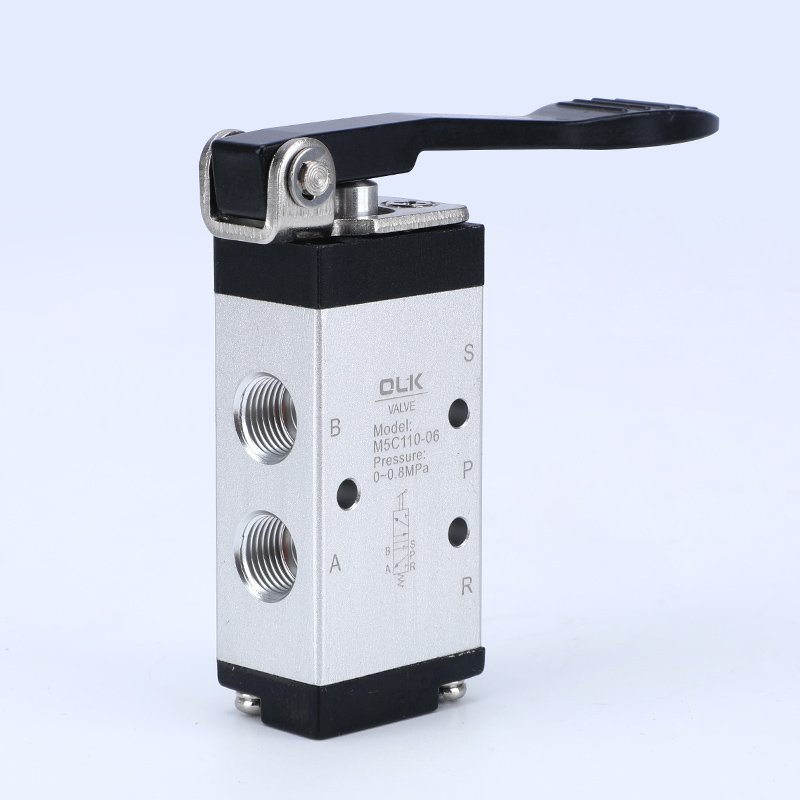

- Jenis Pemegang Panjang (M5C)

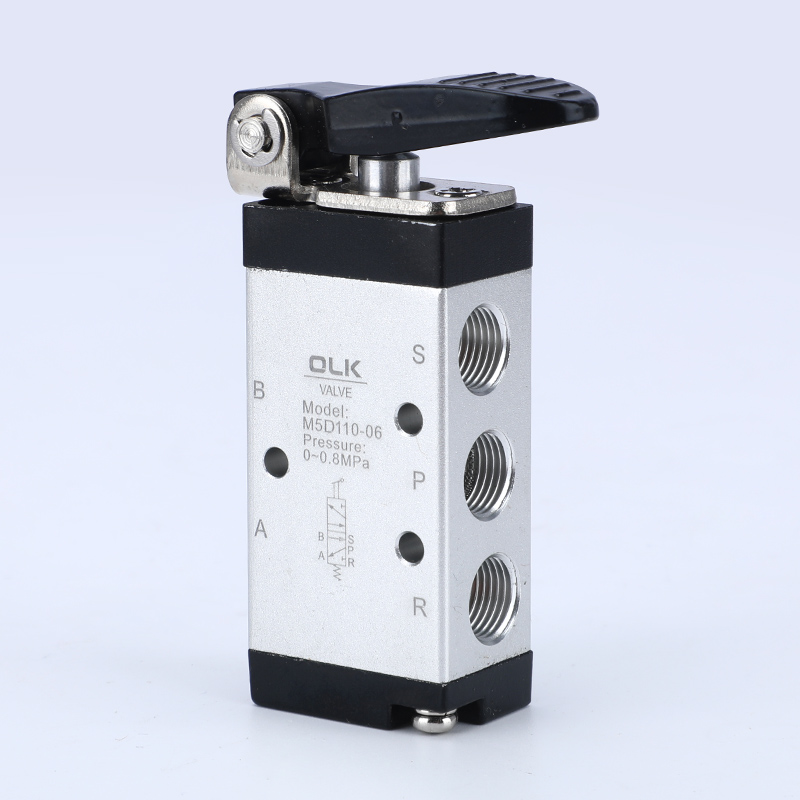

- Jenis Pemegang Pendek (M5D)

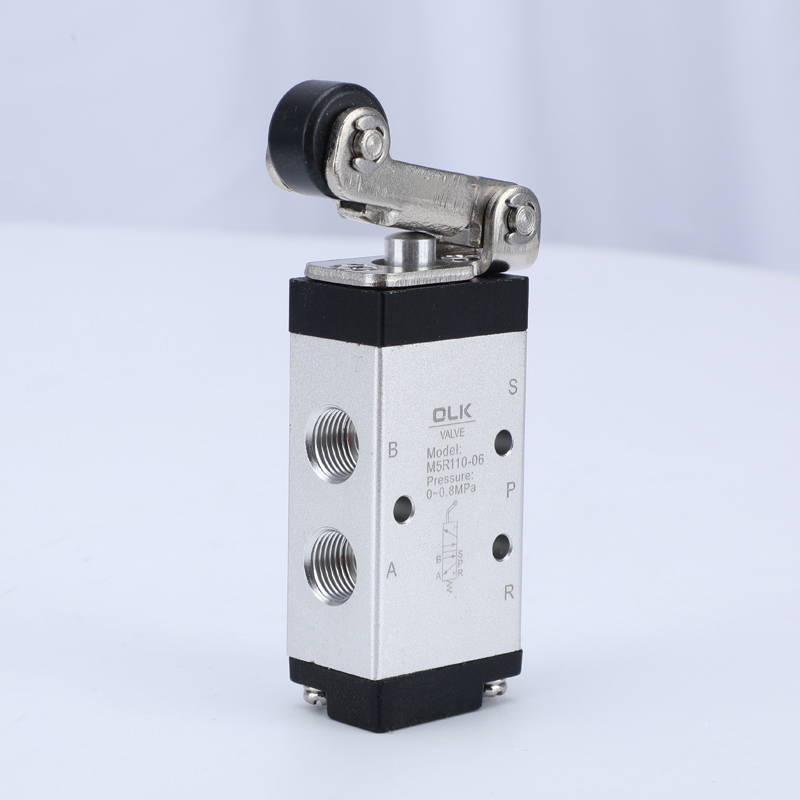

- Jenis Tuas Penggelek (M5R)

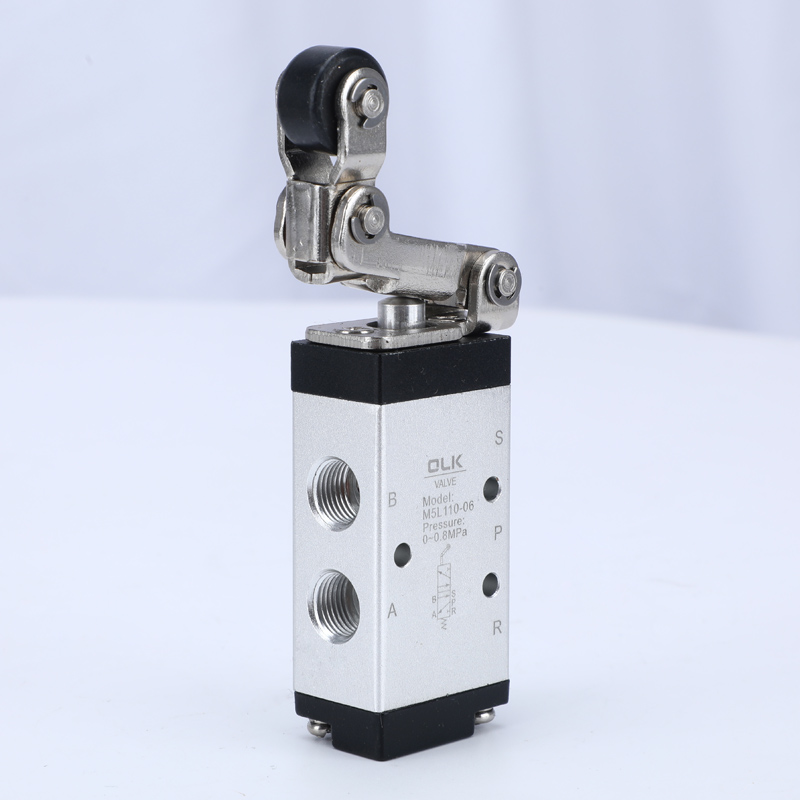

- Jenis Tuas Penggelek Satu Arah (M5L)

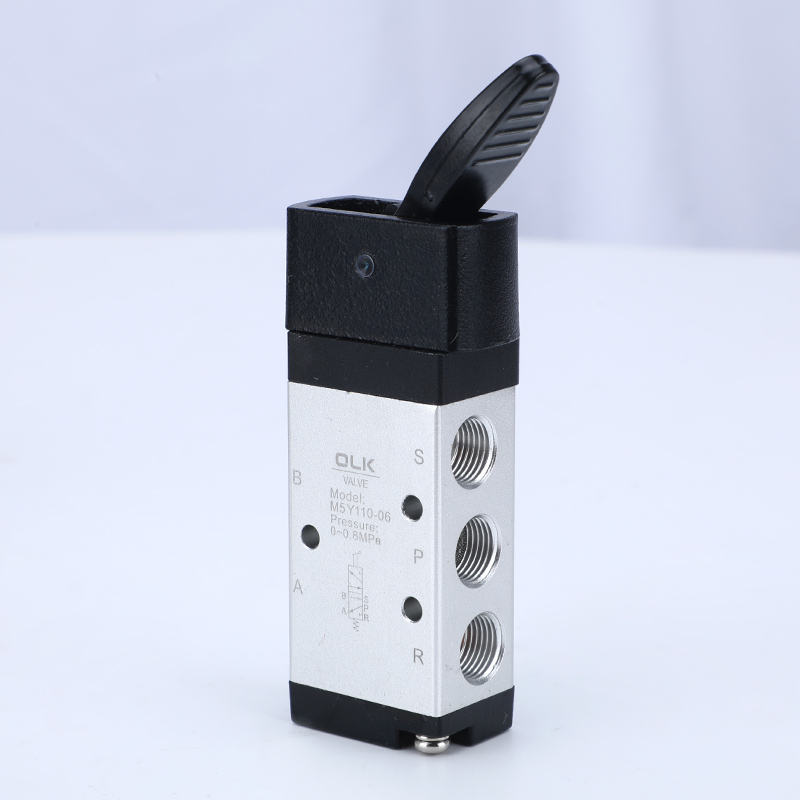

- Jenis Rocker Arm (M5Y)

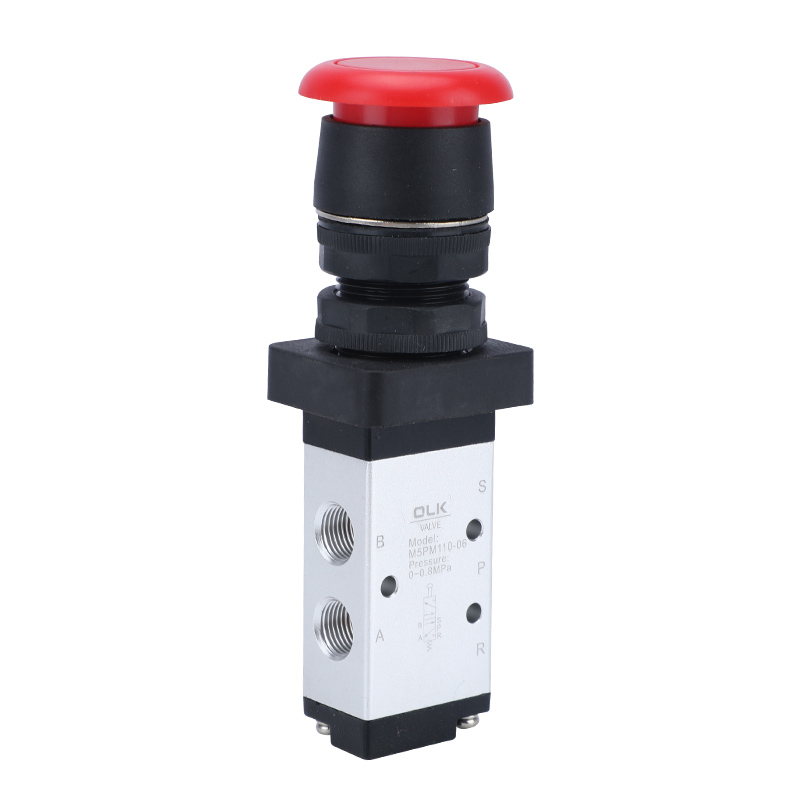

- Jenis Butang Kepala Cendawan (M5PM)

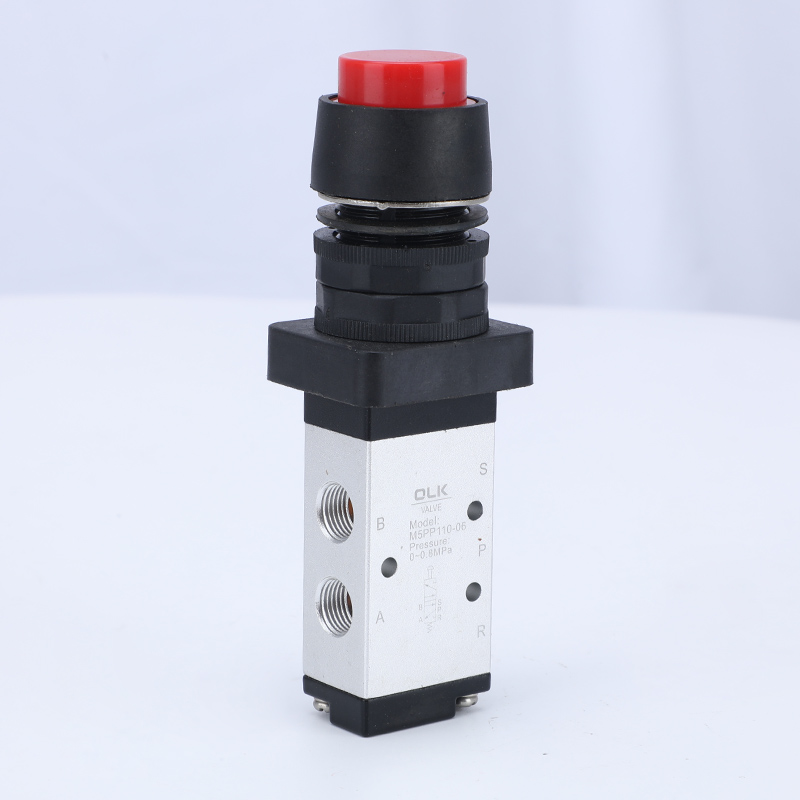

- Jenis Butang Kepala Dinaikkan (M5PP)

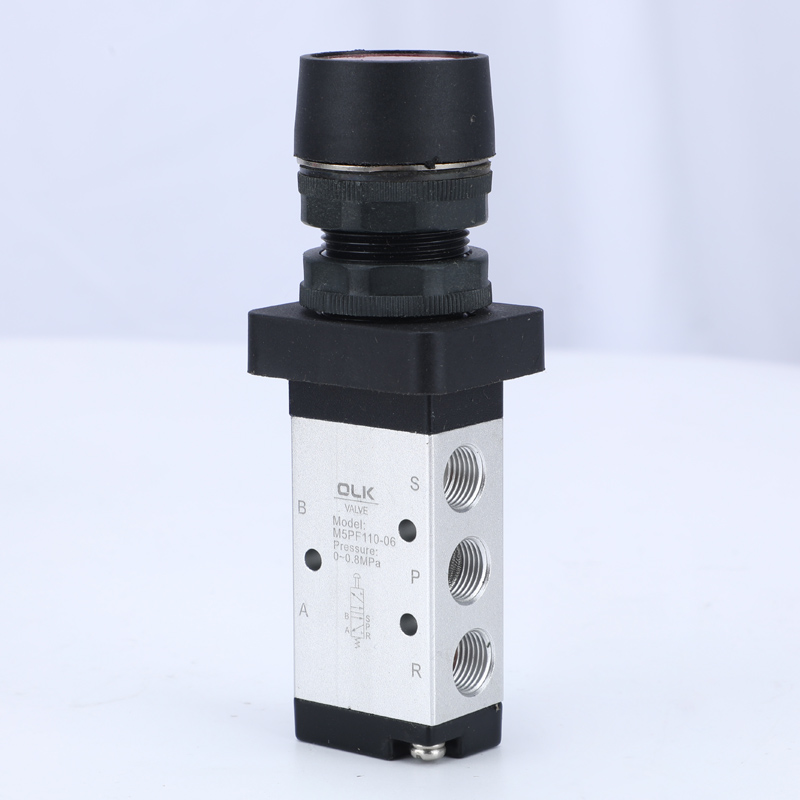

- Jenis Butang Kepala Rata (M5PF)
- Jenis Butang Kesan Henti Kecemasan (M5PL)

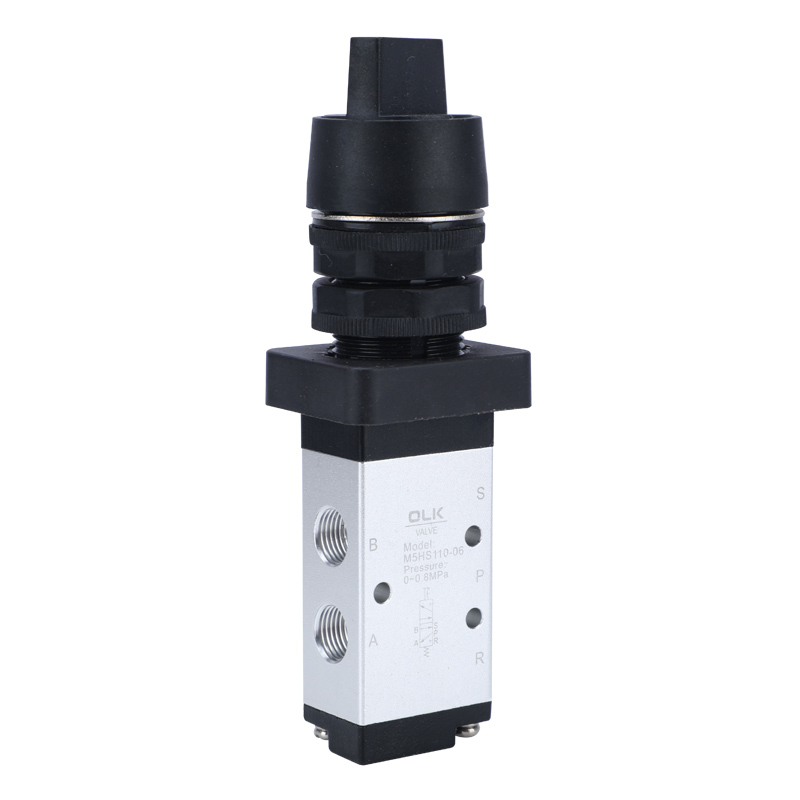

- Jenis Pemilih (M5HS)
Untuk jenis PM, PP dan PF, terdapat tiga warna butang untuk dipilih: merah, hijau dan hitam.
1. Port ekzos terletak pada badan, memudahkan pemasangan penyenyap untuk mengurangkan bunyi dan pencemaran.
2. Siri M5B, M5R, M5L memerlukan daya luaran untuk pensuisan, disediakan oleh mekanisme luaran, sesuai untuk pengesanan kedudukan atau suis lejang.
3. Siri M5C,M5D, M5Y,M5PF,M5PM,M5PP,M5PL,M5HS dikendalikan secara manual dengan pelbagai kepala kawalan struktur untuk kemudahan dalam keadaan berbeza.

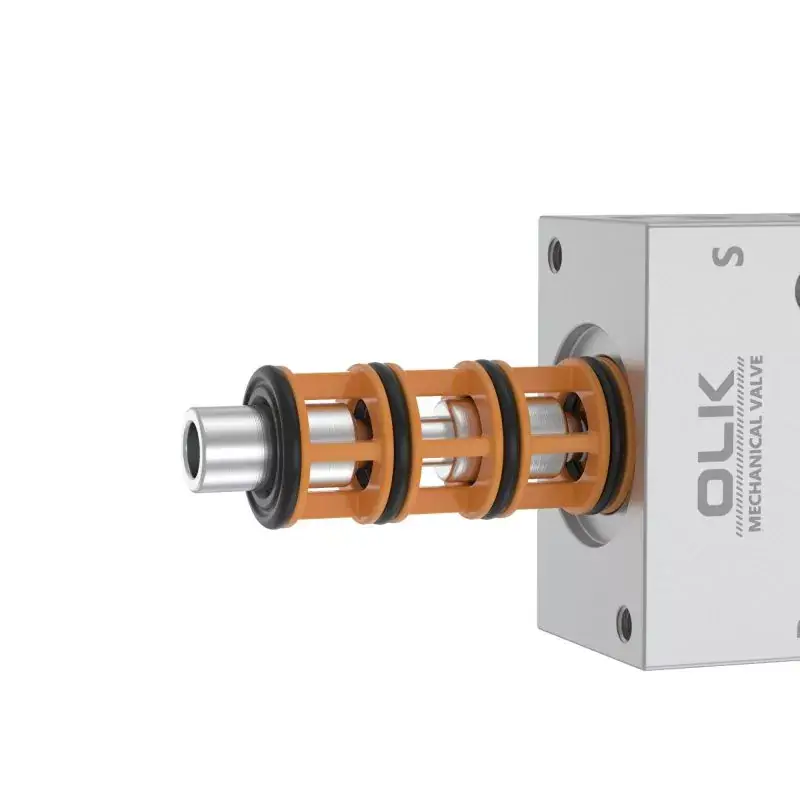

4. Struktur lajur gelongsor, daya kawalan tidak terjejas oleh tekanan kerja (iaitu, tiada kesan tekanan belakang), pengedap cincin dalam untuk pengedap yang baik, pensuisan fleksibel.
5. Tidak perlu pelincir minyak.
6. Pemasangan berbilang kedudukan untuk kegunaan mudah.
7. Kepala kawalan siri M5C, M5D, M5Y, M5R, M5L diperbuat daripada logam, memastikan jangka hayat yang panjang dan kebolehpercayaan dan kestabilan yang lebih baik.
|
medium kerja |
Udara (ditapis melalui penapis melebihi 40μm) |
|
Tindakan |
Lakonan langsung luaran |
|
Diameter pelabuhan |
05:M5,06:G1/8,08:G1/4 |
|
bilangan jawatan |
2 kedudukan 5 arah |
|
pelincir |
tidak perlu |
|
Julat tekanan kerja MPa(psi) |
0∼1.0(~145) |
|
Rintangan tekanan terjamin |
1.5MPa (215psi) |
|
Suhu kerja °C |
-20∼70 |
|
Luas keratan rentas mm² (nilai CV) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
Bahan badan |
aloi aluminium |
Langkah berjaga-berjaga
1) Bahagian kawalan diperbuat daripada plastik kejuruteraan, dan hanya operasi manual dibenarkan. Jangan gunakan hentaman logam untuk menukar injap.
2) Siri M5B, M5C, M5D, M5PM, M5PF dan M5PP ditetapkan semula secara automatik. Injap manual M5Y, M5HS dan M5PL ditetapkan semula secara manual. Selepas menekan M5PL ke dalam kedudukan harta karun, tombol berputar perlu diputar untuk menetapkan semula.
3) Perhatikan strok membalikkan. Apabila mana-mana daya luaran menyebabkan injap terbalik, lejang undur asas tidak boleh melebihi julat lejang undur yang dinyatakan dalam jadual lejang kawalan, jika tidak ia akan menyebabkan kerosakan pada badan injap.
4) Injap roller sehala M5L hanya boleh bertukar ke satu arah (memukul dari kanan ke kiri). Kesan tidak sah ke arah lain (melengkung kiri ke kanan).
5) Gabungan kepala kawalan boleh dipesan secara berasingan.
