Secara umumnya,tiub PUdipasang pada pemampat udara untuk pengangkutan gas. Secara fungsional, ia juga boleh mengangkut air dan cecair lain, tetapi rintangan kakisan paip PU tidak begitu kuat.
Peralatan yang tersedia: peralatan pneumatik, pemampat udara, alat pneumatik, pam udara, silinder udara, mesin pemotong, peralatan penyemburan, peralatan kimpalan, robot industri, mesin pembungkusan, peralatan kawalan alam sekitar, pelembap, peralatan penyingkiran habuk, sistem pengudaraan, sistem semburan, peralatan penyejukan. Peralatan makmal dan perubatan: instrumen makmal, penganalisis, peralatan gas perubatan, pensampel udara. Kenderaan dan Jentera: Peralatan Penyelenggaraan Automotif, Sistem Suspensi Pneumatik, Automasi Jentera Pertanian Peralatan Pengeluaran: Talian Pemasangan, Sistem Penghantar, Peralatan Pengujian Peralatan Lain: Mesin Pengisian Minuman, Peralatan Pemprosesan Makanan, Inflator Belon, Peralatan Letupan Pasir .
Hos udara PU Digunakan secara meluas dalam Peralatan Automasi.
| PU（Paip poliuretana） | PA (tiub nilon) | PE (paip polietilena) | Tiub getah | Hos bertetulang jalinan | Tiub ultra fleksibel | Hos rata PU | |
| ciri-ciri: | Hos udara yang paling biasa digunakan, sangat fleksibel Permukaan yang baik, licin, rintangan dalaman yang rendah. | Kekerasan tinggi, ketegaran yang baik, mampu mengekalkan bentuk | Bahan lembut, separa lutsinar, kos rendah. | Dihasilkan daripada getah asli atau sintetik dan diperkukuh dengan lapisan jalinan | Tiub PU atau nilon dengan lapisan tetulang jalinan luar poliester, gentian aramid atau dawai keluli tahan karat, menawarkan rintangan tekanan dan kekuatan mekanikal yang lebih baik. | Menggunakan bahan dan proses khas, fleksibiliti jauh melebihi paip PU biasa | Badan paip adalah rata, dan pelbagai saluran paip boleh disepadukan secara selari. |
| Kelebihan | Fleksibiliti yang baik, rintangan haus, rintangan kilasan, ringan, mudah digulung dan dipasang | Rintangan tekanan tinggi, rintangan suhu tinggi (sehingga 110 ° C), rintangan minyak dan kimia yang sangat baik, dan tidak mudah teroksida | Harga murah, rintangan suhu rendah yang baik, dan rintangan kakisan (asid, alkali). | Keanjalan yang sangat baik, menyerap getaran, dan mempunyai rintangan cuaca yang kuat. | Rintangan tekanan yang sangat tinggi (sehingga beberapa kali lebih tinggi daripada paip biasa), anti pengembangan, dan prestasi nadi yang baik | Sangat lembut, dengan jejari lentur yang sangat kecil, tahan terhadap keletihan lenturan yang berulang, dan tidak mudah patah. | Penjimatan ruang, kemas dan cantik, mudah untuk menguruskan pelbagai sumber udara, dan mengelakkan kekusutan. |
| Keburukan | Prestasi rintangan suhu tinggi adalah purata (biasanya -10 ° C~+60 ° C), dan rintangan minyak dan kimia tidak sebaik paip nilon. | Fleksibiliti yang lemah, mudah rapuh pada suhu rendah, dan memerlukan ruang yang besar untuk pemasangan lenturan. | Rintangan tekanan yang lemah, tidak tahan suhu tinggi, terdedah kepada penuaan, dan rintangan haus yang lemah. | Sangat besar, dengan rintangan dinding dalaman yang tinggi dan penuaan yang mudah, paip plastik telah menggantikan sistem pneumatik moden secara beransur-ansur. | Fleksibiliti berkurangan, jejari lentur meningkat, dan harga menjadi lebih mahal. | Harga biasanya lebih tinggi, dan rintangan tekanan mungkin lebih rendah sedikit daripada paip biasa dengan spesifikasi yang sama. | Arah lentur adalah terhad (hanya boleh membongkok ke arah yang rata), dan harganya agak tinggi |
| Aplikasi biasa: | Kesejagatan terkuat, sesuai untuk menyambung sebahagian besar peralatan pneumatik, terutamanya dalam situasi yang memerlukan pergerakan dan lenturan yang kerap, seperti lengan robot dan peranti mudah alih | Pemasangan tetap, di mana rintangan minyak dan suhu diperlukan, seperti saluran paip berhampiran peralatan mesin, pembuatan automotif dan peralatan suhu tinggi。 | Sesuai untuk tekanan rendah, sambungan laluan gas sementara, atau untuk kawasan tidak kritikal seperti air dan pengairan pertanian. Kurang biasa digunakan dalam litar pneumatik untuk litar utama. | Terutamanya digunakan untuk peralatan berat, jentera pembinaan dan majlis yang memerlukan fleksibiliti dan rintangan getaran yang hebat. | Digunakan dalam sistem pneumatik tekanan tinggi, saluran keluar pemampat udara, saluran paip bekalan gas utama jarak jauh, dan situasi di mana denyutan tekanan sering dihasilkan. | Rantai seret (Rantai tangki) di dalam badan robot, yang mengalami gerakan salingan frekuensi tinggi, dan peralatan yang memerlukan fleksibiliti yang sangat tinggi. | Ringkasan laluan gas untuk peranti dengan berbilang komponen pelaksanaan, seperti paip terpusat dari stesen kerja, pulau injap kepada penggerak. |
Tiub Poliuretana (PU) datang dalam empat warna: biru, lutsinar, merah dan biru. Adalah mudah bagi kami untuk membezakan dan menyambungkan tiub kerja dalam peranti pneumatik. Secara khusus, ia bergantung kepada spesifikasi standard setiap syarikat. Contohnya, sesetengah syarikat memerlukan tiub lutsinar untuk vakum, tiub biru untuk salur masuk udara, dan tiub oren untuk saluran keluar udara, untuk membezakan saluran paip yang berbeza dan memudahkan penyelesaian masalah dan kedudukan pantas semasa penyelenggaraan litar udara.
Pertama, kita tahu bahawa saiz hos udara PU boleh menentukan kadar aliran. Lebih besar tiub pneumatik, lebih kuat kapasiti aliran, yang seterusnya menjejaskan kelajuan operasi silinder udara.

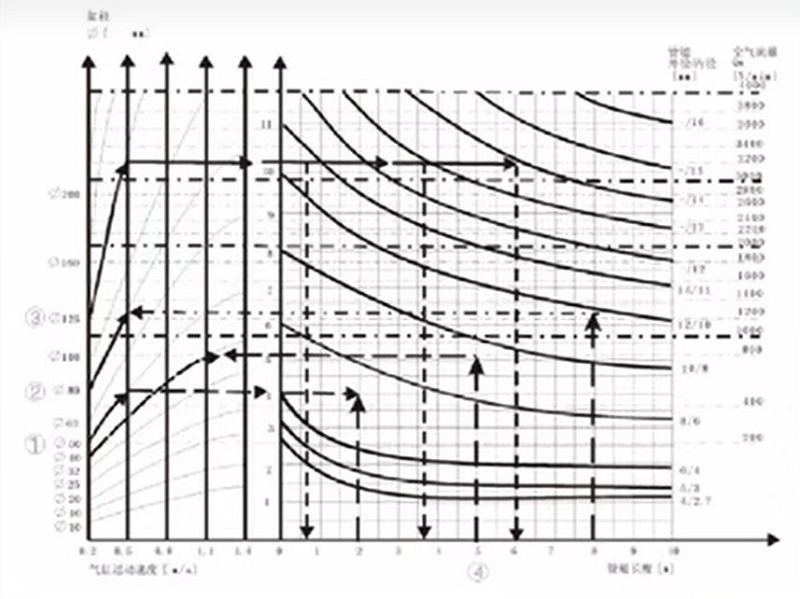

Tegasnya, apabila membuat pilihan, kita perlu memasukkan parameter seperti lejang, bilangan larian seminit, diameter silinder, dan lain-lain untuk pengiraan. Walau bagaimanapun, berdasarkan pengalaman yang berkaitan, spesifikasi silinder yang berbeza disyorkan dengan spesifikasi tiub saluran udara yang sepadan.
| Saiz lubang Silinder Udara (mm) | Saiz tiub (mm) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Saluran paip utama untuk operasi injap boleh memilih paip yang lebih besar sedikit (yang tidak akan menyebabkan penggunaan udara tambahan, jadi tidak akan ada kos tambahan yang ditanggung semasa operasi).
2. Walau bagaimanapun, paip antara injap dan silinder hendaklah dioptimumkan mengikut prinsip berikut: jika diameter paip terlalu kecil, ia akan pendikit, sekali gus mengehadkan kelajuan silinder; Walau bagaimanapun, diameter paip yang berlebihan boleh menyebabkan genangan, sekali gus meningkatkan penggunaan udara dan masa pengisian.
3. Ia adalah perlu untuk mempertimbangkan jejari lentur, dan sangat penting untuk memeriksa jejari lentur apabila menggunakan rantai seret.
Tiub PU biasanya mempunyai tekanan kerja sekitar 10 kg/cm² pada suhu bilik, walaupun ini mungkin berbeza-beza bergantung pada saiz dan model. Untuk aplikasi tekanan tinggi, tiub jalinan PU bertetulang adalah pilihan yang lebih baik. Ia dibina dengan reka bentuk tiga lapisan—PU luar, tetulang jalinan poliester tengah, dan PU dalam—menyediakan rintangan tekanan dan ketahanan yang dipertingkatkan. Selain itu, tiub PU jenis ini sesuai untuk pemindahan udara dan air.
Prinsip Pemilihan: Tekanan pecah ≥ 3 × tekanan kerja
Fleksibiliti tiub PU memainkan peranan penting dalam ruang pemasangan dan pergerakan peralatan, terutamanya apabila saiz berbeza seperti tiub PU 6mm dan 8mm digunakan. Diameter yang lebih kecil seperti tiub PU 6mm menawarkan jejari lentur yang lebih ketat, menjadikannya sesuai untuk pemasangan padat seperti panel kawalan atau sistem automasi kecil di mana ruang terhad. Sebaliknya, tiub PU 8mm menyediakan kapasiti aliran udara yang lebih tinggi dan biasanya digunakan dalam aplikasi seperti alat pneumatik atau jentera yang lebih besar, di mana kedua-dua fleksibiliti dan prestasi aliran diperlukan. Dalam sistem dinamik seperti lengan robot atau mesin pembungkusan, tiub poliuretana berkualiti tinggi memastikan pergerakan lancar tanpa berbelit, meningkatkan kecekapan dan memanjangkan hayat perkhidmatan. Memilih saiz yang betul secara langsung memberi kesan kepada prestasi sistem dan kecekapan pemasangan.

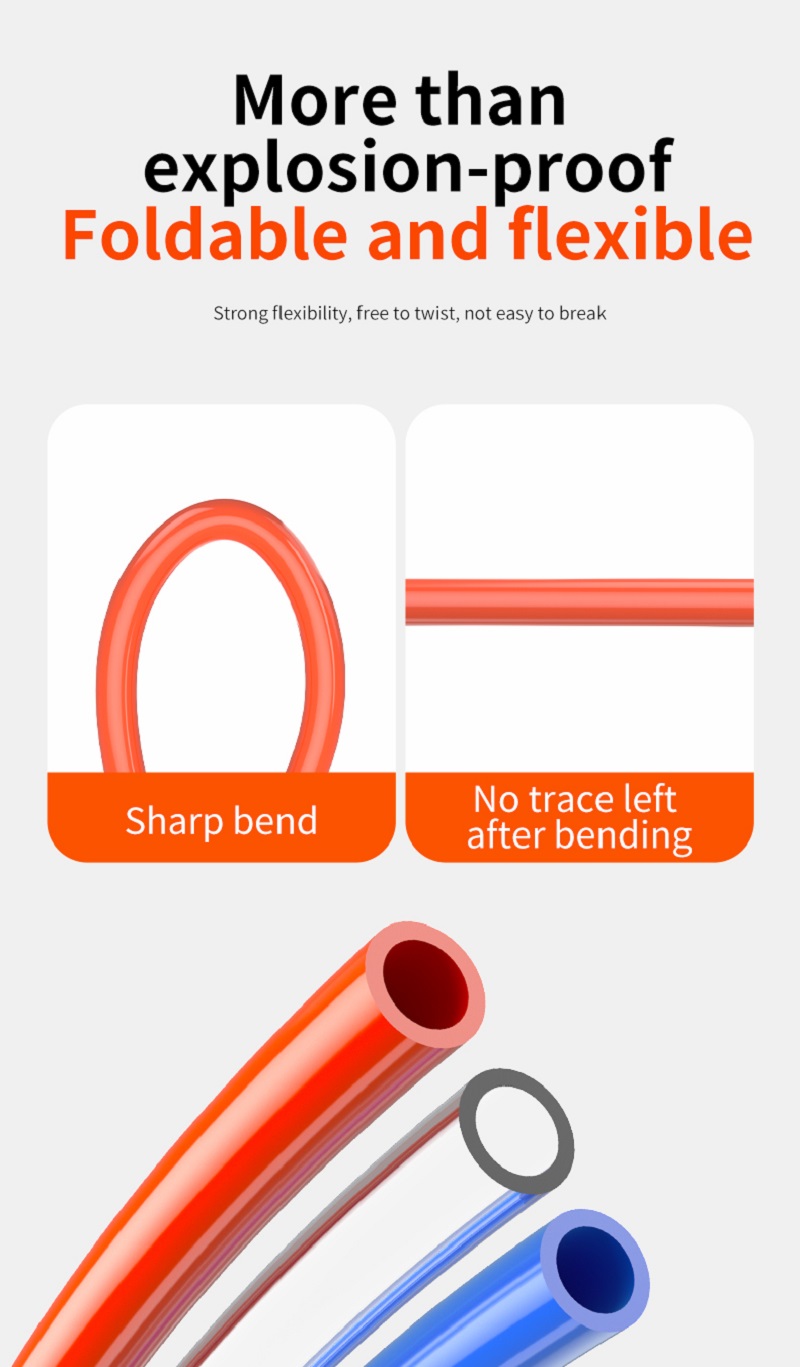

lebih lembut, tahan lentur, mampu melantun dengan cepat selepas membongkok, kurang terdedah kepada tersumbat semasa membongkok, khusus untuk sistem automasi, penghalaan peralatan tanpa gangguan
Kekerasan paip PU biasanya antara 60A dan 95A, bergantung kepada formula bahan dan aplikasi. 60Atiub PUlembut dan mudah dibengkokkan, sesuai untuk adegan yang memerlukan pergerakan yang kerap; Tiub PU 95A lebih keras dan sesuai untuk situasi yang memerlukan tekanan tinggi atau penetapan jangka panjang. Apabila memilih, adalah perlu untuk mengimbangi fleksibiliti dan ketegaran mengikut keperluan sebenar.
①. Nisbah bahan: Nisbah segmen lembut dan keras dalam poliuretana secara langsung mempengaruhi kekerasan, dan melaraskan nisbah boleh mengubah ciri-ciri paip.
②. Aditif: Penambahan pengisi atau pemplastik tertentu boleh mengubah kekerasan dengan ketara, seperti penambahan silika, yang boleh meningkatkan ketegaran.
③. Proses pengeluaran: Parameter proses seperti suhu penyemperitan dan kadar penyejukan juga boleh mempunyai kesan halus pada kekerasan akhir.
·Aplikasi dinamik: Dalam senario lentur yang kerap (seperti bekalan gas lengan mekanikal), adalah disyorkan untuk memilih hos antara 60A hingga 75A untuk mengelakkan keretakan keletihan.
·Persekitaran tekanan tinggi: Adalah disyorkan untuk menggunakan paip keras dengan 85A atau ke atas semasa mengangkut cecair tekanan tinggi untuk memastikan kekuatan mampatan.
Keperluan rintangan haus: Dalam situasi di mana terdapat seretan atau geseran pada tanah, kekerasan seimbang sekitar 80A adalah lebih ideal.
①. Periksa kekerasan dan kenal pasti 85-95A. Pada musim panas, kekerasan 98A tidak mudah dilembutkan pada suhu tinggi; 95A kekerasan pada musim sejuk, tidak mudah mengeras pada musim sejuk. Terlalu lembut mudah marah; Terlalu keras dan mudah retak
②. Cubit dinding tiub sama rata tanpa sebarang buih. Jika terdapat sebarang rambut berlubang atau cekung apabila dicubit, ia dikira rosak
③. Semak keanjalan. Selepas membongkok 90 darjah, ia akan melantun dalam beberapa saat. Jika lantunan perlahan dan terdapat lipatan yang tinggal, ia tidak boleh digunakan
④. Periksa diameter dalam dan pilih spesifikasi yang sepadan mengikut tekanan peralatan. Jika diameter dalam tidak betul, ia akan menjejaskan kuasa
Udara termampat dari pemampat adalah suhu tinggi. Penggunaan jangka pendek adalah baik, tetapi penggunaan jangka panjang boleh menyebabkan bengkak atau pecah tiub. Adalah disyorkan untuk digunakan dengan tangki udara, penyejuk, dan penapis udara.
Di bengkel, tiub PU sering digulung, diseret, dan mungkin menyentuh cecair yang menghakis. Faktor ini boleh merosakkan permukaan tiub, mempercepatkan penuaan, dan memendekkan hayat perkhidmatan. Gantikan tiub tepat pada masanya atau gunakan tiub PU jalinan tekanan tinggi OLK.
Lukisan semburan melibatkan suhu tinggi, cat menghakis, dan tarikan tiub di bawah tekanan, yang boleh menyebabkan pecah. Ikuti carta suhu tekanan tiub, pastikan tekanan dalam had selamat dan pertimbangkan untuk menggunakan jalinan tekanan tinggi OLKtiub PU.
Sambungan lurus biasa, selekoh dan tee semuanya boleh disambungkan
Ya, warna tiub pneumatik dan tanda di atasnya boleh disesuaikan
