Pelarasan Mengunci Diri: Mempunyai mekanisme penguncian kendiri tekanan. Setelah tekanan yang diingini ditetapkan, hanya tekan tombol ke bawah untuk menguncinya. Ini menghalang tekanan yang ditetapkan daripada berubah akibat getaran luar atau sentuhan tidak sengaja.
Saliran Serbaguna: Tersedia dalam kedua-dua pilihan Parit Manual dan Parit Auto untuk disesuaikan dengan keadaan operasi yang berbeza. Mangkuk lutsinar membolehkan pemantauan paras air dengan mudah.
Tolok Ketepatan Tinggi: Dilengkapi dengan tolok tekanan ketepatan tinggi untuk bacaan yang jelas, tepat dan pemantauan masa nyata tekanan sistem.
Semak Arah Aliran: Sila sahkan arah aliran udara sebelum pemasangan! Terdapat tanda arah aliran (Anak panah atau MASUK/KELUAR) pada bahagian atas badan injap. Patuhi penunjuk ini dengan ketat untuk pemasangan. Memasang secara terbalik akan menyebabkan kerosakan atau kebocoran.
Penyelenggaraan Berkala: Periksa paras air dalam mangkuk dengan kerap dan toskannya jika menggunakan jenis saliran manual. Isi semula minyak pelincir apabila rendah (Minyak Turbin ISO VG32 disyorkan).
|
Kod pesanan |
|||||
|
AC |
2000 |
- |
02 |
- |
D |
|
Kod siri |
Saiz cangkerang |
|
Saiz port: |
|
Kaedah Longkang |
|

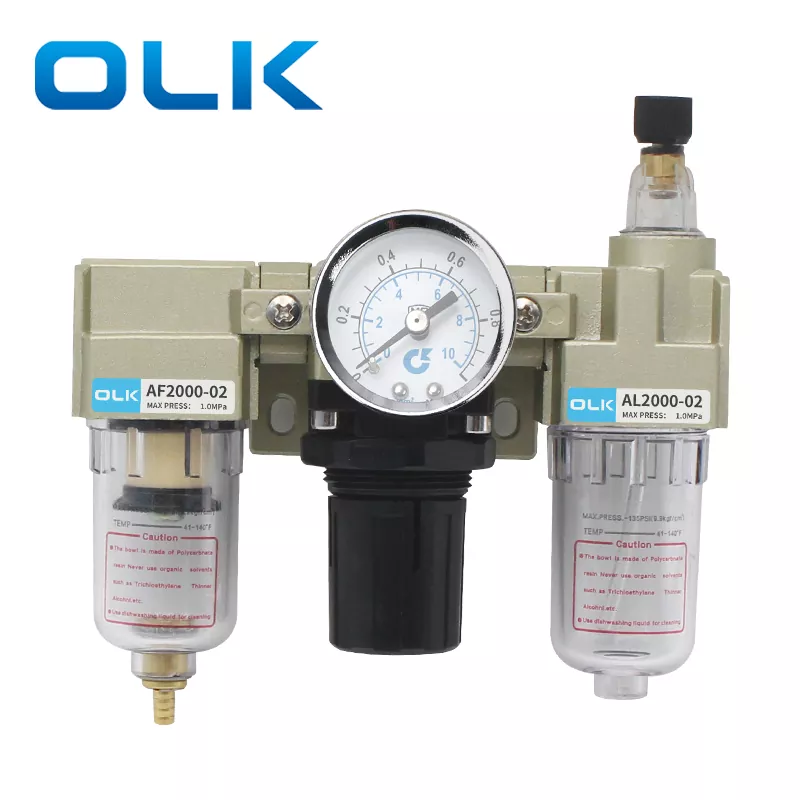

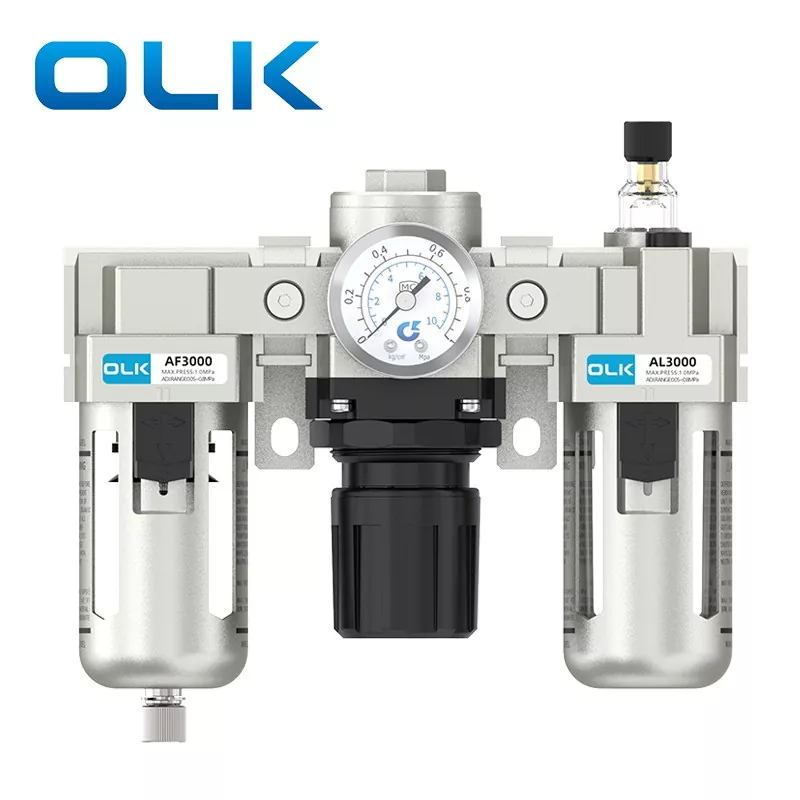

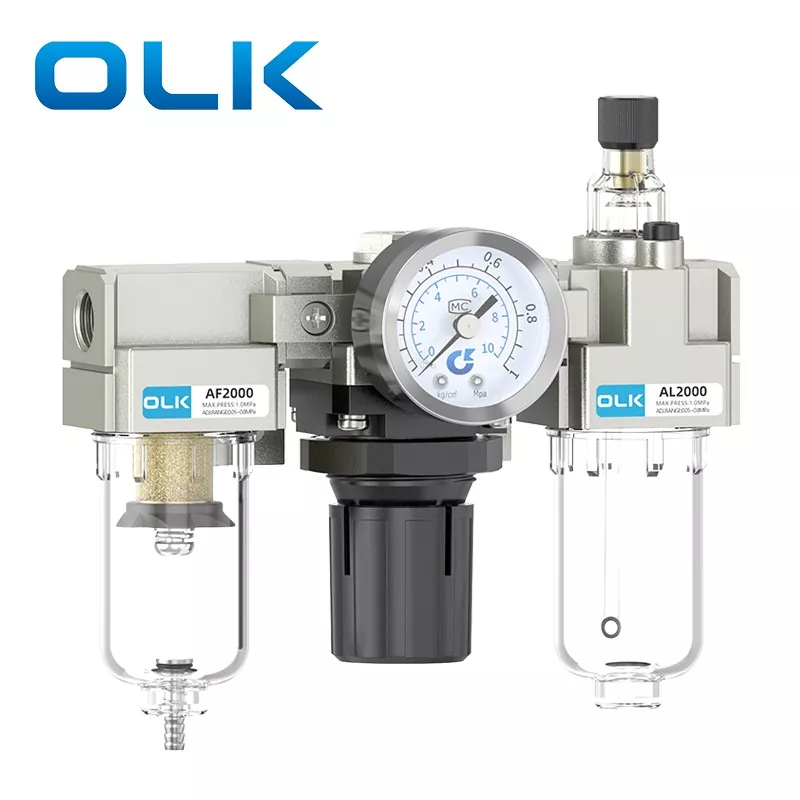

AC：Unit FRL AC Jenis SMC |
1000 |
|
M5:M5 |
|
Kosong: Longkang Manual |
|
|
2000 |
|
02:1/4 |
|
A: Longkang Tekanan Berbeza |
|
|
3000 |
|
03:3/8 |
|
D: Auto longkang |
|
|
4000 |
|
04:1/2 |
|
|
|
|
5000 |
|
06:3/4 |
|
|
|
|
|
|
10:1 |
|
|
|
Tekanan bukti |
1.5 Mpa(15.3kgf/cm³） |
|
Max.Tekanan kerja |
1.0Mpa(10.2kgf/cm³） |
|
Persekitaran dan suhu bendalir |
5-60 ℃ |
|
Apertur penapis |
5μm |
|
Minyak |
ISOVG32 |
|
Bahan cawan |
PC |
|
Tudung cawan |
AC1000-2000(TANPA) AC3000-5000 (DENGAN) |
|
Julat pengatur tekanan |
AC1000:0.05-0.7 Mpa (0.51-7.1 kgf/cm³） AC2000-5000:0.05-0.085 Mpa(0.51-8.7 kgf/cm³） |
|
|
siri 2000 |
3000 siri |
4000 siri |
5000 siri |
|
AW |
1/8 |
1/4 |
||
|
AC |
||||
|
BR |
1/4 |
- |
||
|
BFC |
- |
|||
Mula-mula, pasangkan sambungan dengan pita PTFE yang dibalut dan tolok tekanan
2. Ikut arah anak panah: sebelah kiri ialah saluran masuk udara, dan sebelah kanan ialah saluran keluar udara
3. Sambungkan tiub udara kepada kelengkapan masing-masing di kedua-dua hujungnya
4. Angkat nat pelarasan tekanan ke atas dan putarkannya untuk mengawal tekanan; pusingan mengikut arah jam meningkatkan aliran udara, manakala pusingan lawan jam mengurangkan aliran udara
5. Laraskan kepada tekanan udara yang dikehendaki, kemudian tekan nat pelaras ke bawah untuk mengunci udara
6. Jika bahan api diperlukan, longgarkan skru pada minyak
7. Tuangkan minyak penyelenggaraan pneumatik atau minyak turbin ke dalam salur masuk minyak (pastikan minyak pneumatik tidak melebihi garis paras minyak yang ditunjukkan pada cawan)
8. Selepas mengisi minyak pneumatik, ketatkan nat dengan sepana Allen
9. Laraskan bekalan minyak mengikut putaran: mengikut arah jam meningkatkan aliran minyak, melawan arah jam mengurangkannya
|
Jenis Longkang |
Prinsip Kerja |
Persekitaran Aplikasi |
Kelebihan |
Keburukan |
|
Longkang Manual |
Air terkumpul di dalam mangkuk penapis dilepaskan dengan memutar atau menekan injap longkang secara manual pada selang masa yang tetap. Sama ada saliran lengkap bergantung sepenuhnya pada operasi manual. |
Sistem atau aplikasi mudah dengan keperluan saliran yang jarang berlaku. |
Struktur mudah, kadar kegagalan yang rendah, tiada penyelenggaraan tambahan diperlukan. |
Bergantung pada operasi manual; mudah lupa menguras. Pengumpulan air yang berlebihan boleh menjejaskan prestasi penapisan. |
|
Longkang Tekanan Berbeza |
Menggunakan perbezaan tekanan sebelum dan selepas penapis. Apabila pengumpulan kondensat meningkat dan perbezaan tekanan mencapai nilai pratetap, longkang terbuka secara automatik. Ia ditutup semula sebaik sahaja perbezaan tekanan kembali normal. Beroperasi hanya apabila terdapat tekanan dan aliran udara. |
Persekitaran dengan bekalan udara yang stabil dan keadaan operasi yang mudah, di mana operasi manual tidak mudah. |
Tiada bekalan kuasa diperlukan. Saliran automatik, lebih dipercayai daripada saliran manual. |
Memerlukan tekanan udara yang stabil. Prestasi saliran adalah terhad semasa penutupan lama atau apabila tiada perbezaan tekanan. |
|
Longkang Automatik |
Menggunakan mekanisme apungan atau pemasa. Apabila kondensat mencapai tahap tertentu, longkang terbuka secara automatik |
Barisan pengeluaran automatik dan sistem dengan keperluan kualiti udara termampat tinggi. |
Prestasi saliran yang paling tepat pada masanya dan stabil. |
Kos yang agak tinggi. |

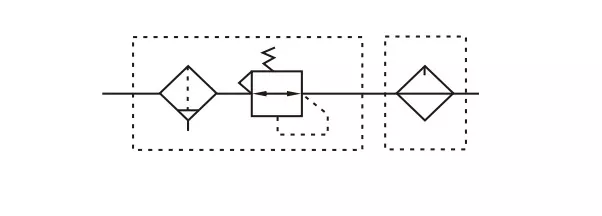

Mengapa ia dipanggil AC FRL?
AF (Penapis Udara) + AR (Injap Pengatur Tekanan) + AL (Pelincir Kabus Minyak) = Unit Tigaan AC
Kaedah sambungan yang disyorkan
Pemampat udara -- Pemproses sumber udara -- Komponen kawalan -- Penggerak
Apakah yang perlu saya lakukan jika penutup pelindung cawan plastik sering pecah?
Sesetengah pelanggan sering mendapati bahawa cawan plastik retak bukan kerana tekanan tetapi kerana bahan. Cawan plastik tidak tahan terhadap persekitaran tertentu, menjadikan cawan logam sebagai alternatif yang lebih baik dalam keadaan tertentu
Bagaimana untuk memanjangkan hayat perkhidmatan silinder injap solenoid?
Menggunakan penapis boleh menghilangkan lembapan dan kekotoran dari udara, dengan berkesan mengurangkan kerosakan geseran pada omboh dan gelang pengedap. Pelincir boleh digunakan untuk menambah minyak turbin, yang kemudiannya dibawa oleh udara untuk melincirkan omboh silinder dan gelang pengedap. Pengatur tekanan boleh melaraskan tekanan udara pengambilan, meningkatkan lagi kecekapan kerja
Apakah bahan yang diperbuat daripada elemen penapis untuk OLK?
OLK menggunakan elemen penapis tembaga dengan ketepatan penapisan 25μm, manakala elemen penapis gentian biasa mempunyai ketepatan hanya 5μm. Elemen penapis berketepatan tinggi boleh menghilangkan kekotoran dan lembapan dari gas dengan berkesan, memastikan udara keluaran kering dan bebas daripada bahan cemar
