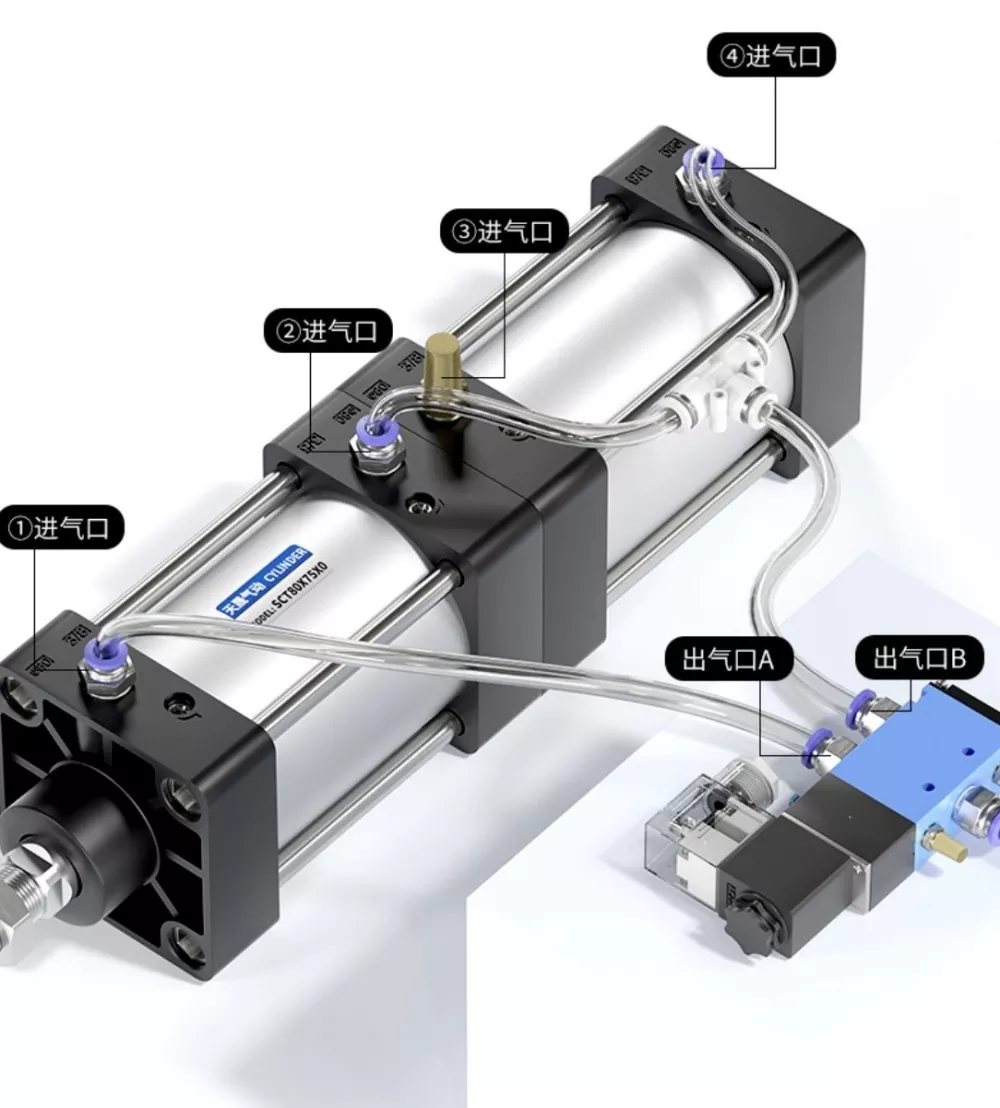

Silinder Tie-Rod SCT mempunyai cincin pengedap YCC bi-arah dan reka bentuk double-stroke yang kuat, dengan penampilan yang padat dan halus yang memastikan tindakan cepat dan output yang lancar dan stabil. Setiap lapisan silinder mengandungi omboh individu, dan semasa proses push-pull berbilang piston berkongsi beban, yang membolehkan silinder mencapai panjang yang paling padat sambil menghasilkan daya output berlipat ganda melalui struktur berbilang lapisannya. Reka bentuk dua kuasa ini memberikan kuasa yang lebih kuat, dan konfigurasi enam-Seal-cincin memberikan prestasi pengedap yang sangat baik, membolehkan silinder memegang tekanan sehingga 1.4 MPa tanpa kebocoran.
· Silinder standard OLK.
· Meterai omboh mengamalkan struktur pengedap bi-arah khas, yang menampilkan reka bentuk padat dan fungsi penyimpanan minyak.
· Silinder jenis tali leher; Selimut depan dan belakang disambungkan ke badan tiub aluminium dengan batang ikat untuk kebolehpercayaan yang tinggi.

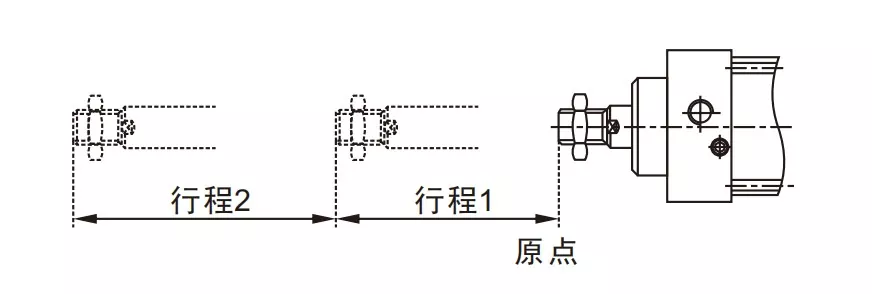

· Batang omboh boleh mencapai titik kedudukan berganda semasa strok penuh.
· Kusyen yang licin dan boleh laras.
· Pelbagai spesifikasi silinder dan aksesori pemasangan disediakan untuk dipilih oleh pelanggan.
· Bahan pengedap tahan suhu tinggi adalah pilihan, membolehkan silinder beroperasi secara normal pada 150 ° C.
|

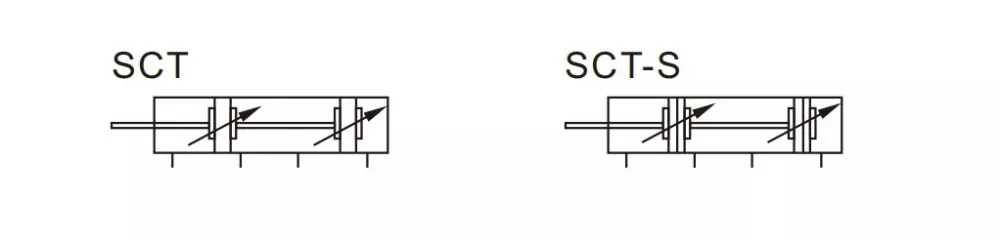

Kod pesanan |
||||||||||
|
Sct |
50 |
X |
50 |
X |
50 |
- |
S |
|
|
|
|
Model: |
Saiznya |
|
Strok 1 |
|
Strok 2 |
|
Magnet |
Bahan pengedap |
Jenis pemasangan |
Benang |
|
Silinder Rod Tie SCT |
|
|
|
|
|
|
Kosong: Tanpa |
Kosong: TPU |
Kosong: |
Kosong: Benang pt |
|
|
|
|
|
|
|
|
S: Dengan magnet |
N: NBR |
LB: Pemasangan kaki |
T: Thread NPT |
|
|
|
|
|
|
|
|
|
H: |
|
G: G Thread |
|
Bore Saiz (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
|
Mod bertindak |
Bertindak berganda |
|||||
|
Medium kerja |
Dibersihkan udara |
|||||
|
Borang tetap |
Asas andlb |
|||||
|
Tekanan kerja |
0.1-1.0 MPa (14-145psi) |
|||||
|
Tekanan bukti |
1.5 MPa (215psi) |
|||||
|
Julat suhu kerja |
'-20-80 ℃ |
|||||
|
Gunakan julat kelajuan |
30-800 |
|||||
|
Mod Buffering |
Penampan boleh laras |
|||||
|
Jarak Buffering (mm) |
21 |
28 |
29 |
|||
|
Saiz pelabuhan |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
||
|

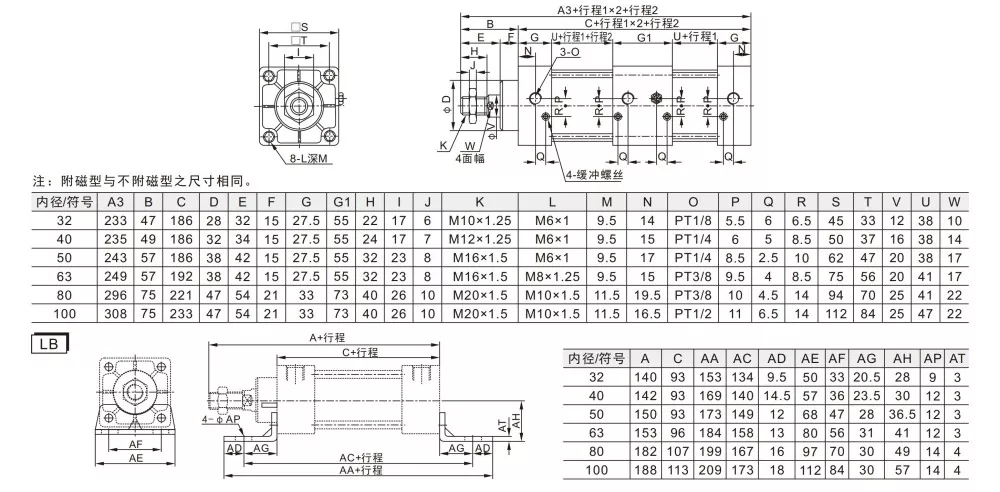

Skim kawalan pneumatik untuk silinder pelbagai kedudukan |
||
|

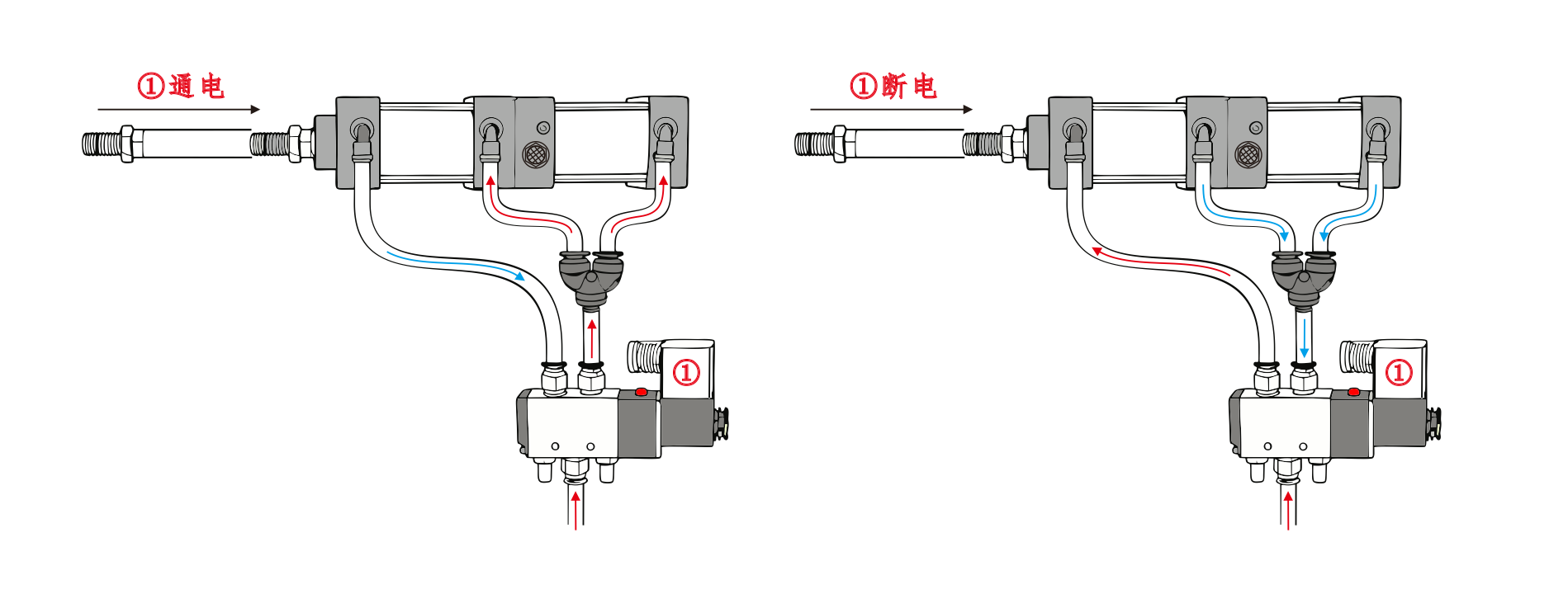

Setiap bahagian silinder mengandungi omboh. Apabila batang omboh meluas, semua piston menjana daya menolak. Walau bagaimanapun, semasa penarikan balik, hanya satu omboh yang menghasilkan daya tarikan. Saluran udara silinder yang disambungkan ke port A injap solenoid, dan salur masuk udara silinder yang disambungkan secara siri ke port B dari injap solenoid. Saluran udara silinder yang disambungkan kepada penyenyap. Apabila port A injap solenoid bertenaga, silinder tinggal di kedudukan yang ditarik balik. Apabila Port B bertenaga, silinder mula beroperasi. |

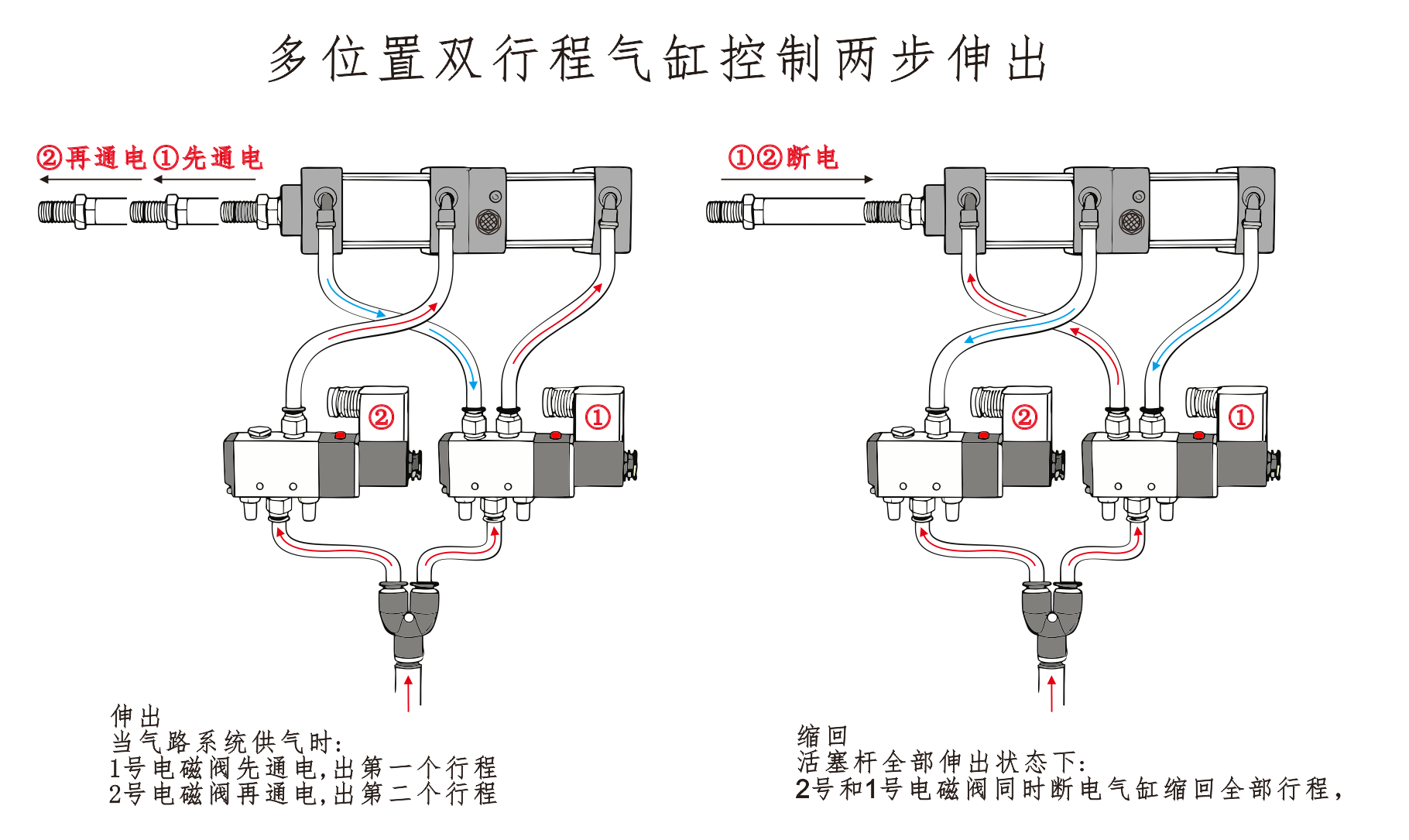

1.xtension Apabila bekalan udara dihidupkan: Solenoid Valve No.1 bertenaga, dan silinder meluas ke strok pertama.
Injap Solenoid No.2 kemudian bertenaga, dan silinder meluas ke strok kedua.
2.Retraction Apabila bekalan udara dihidupkan: Solenoid Valve No.1 dan No.2 adalah kedua-dua de-energized, dan silinder sepenuhnya menarik balik. |

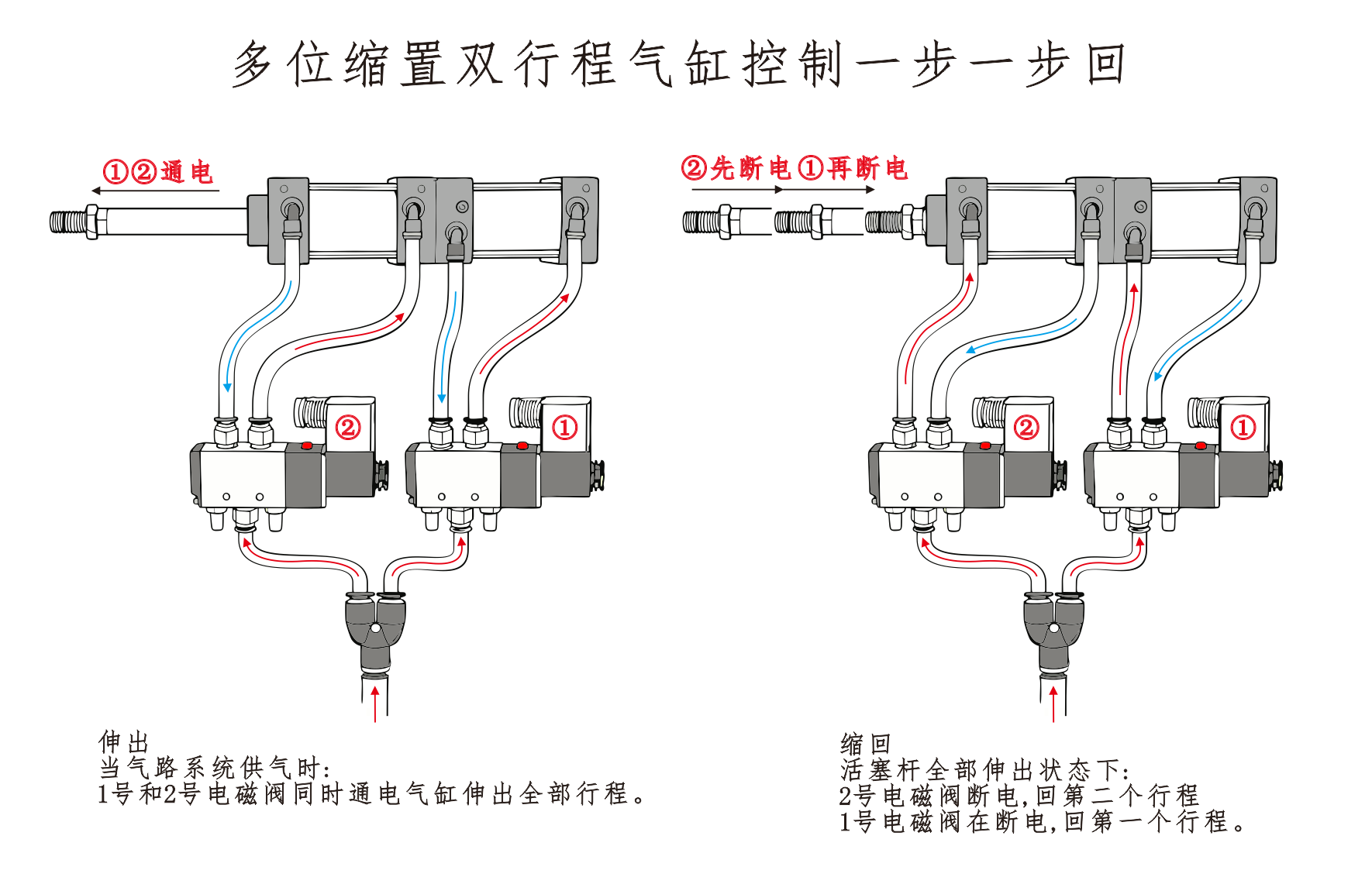

1. Sambungan (strok ke hadapan) Apabila bekalan udara dihidupkan: Solenoid Valve No.1 dan No.2 bertenaga pada masa yang sama. Batang silinder meluas melalui semua strok sehingga dilanjutkan sepenuhnya.
2. Penjelasan (pulangan langkah demi langkah) ①Return ke kedudukan kedua Apabila bekalan udara dihidupkan: Solenoid Valve No.2 adalah de-energized, menyebabkan silinder ditarik ke kedudukan kedua. ② kembali ke kedudukan pertama Solenoid Valve No.1 adalah de-energized, menyebabkan silinder ditarik ke kedudukan pertama dan menyelesaikan proses pulangan. |
|
|
|
|
Apakah siri silinder SCT?
Silinder sct tergolong dalam jenis rod tali leher silinder siri standard
