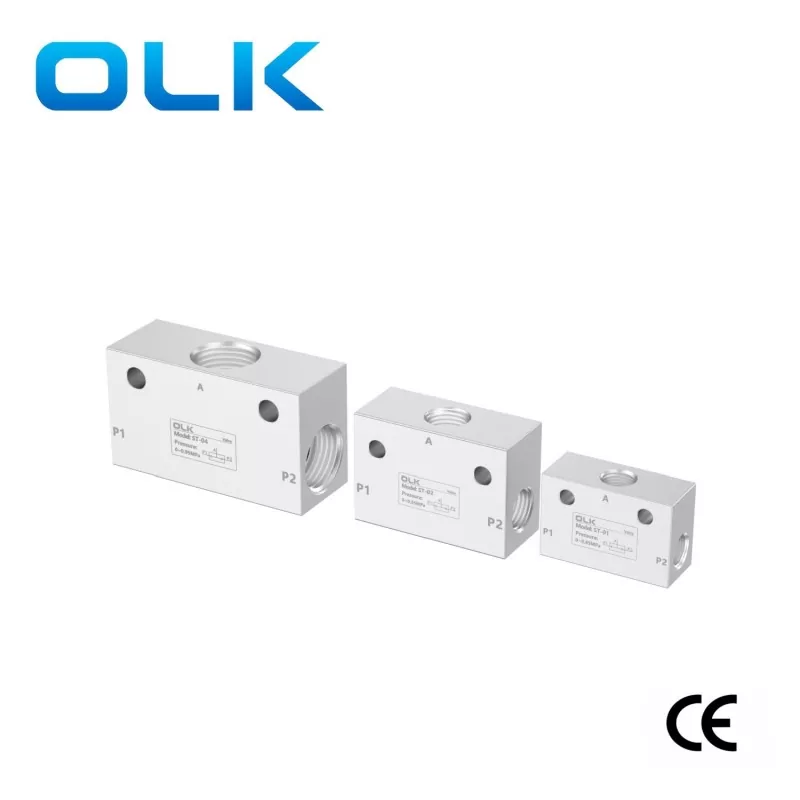

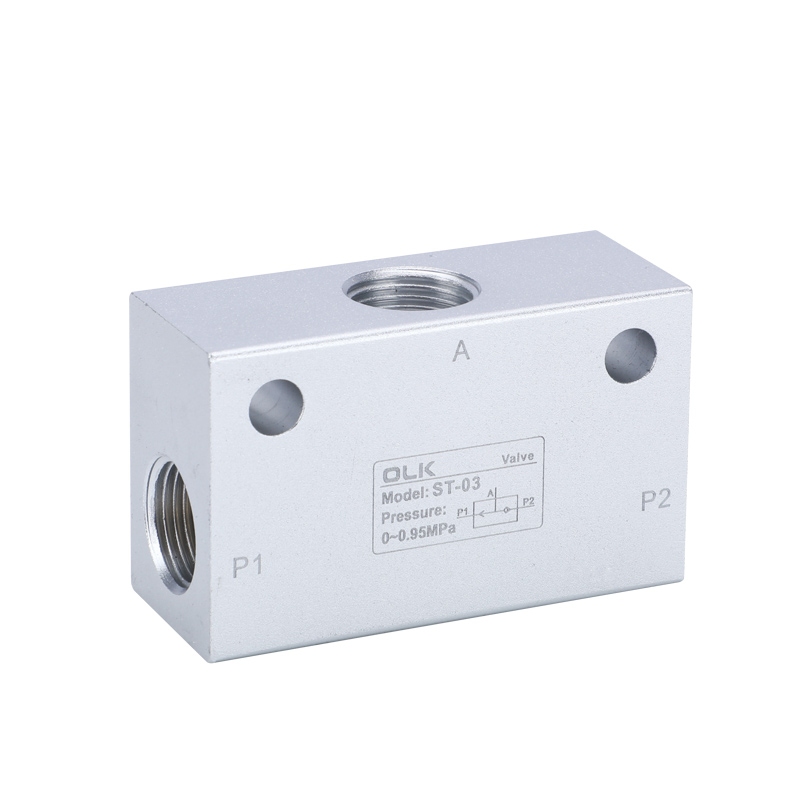

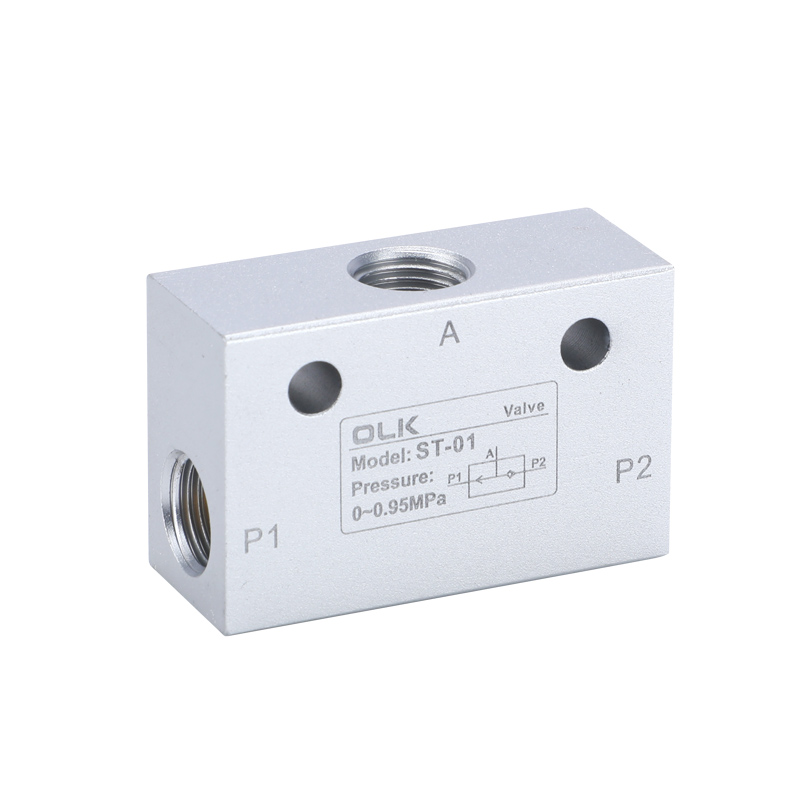

Injap Shuttle Siri ST

OULEIKAI (OLK) ST Series Shuttle Valves mempunyai dua pelabuhan masuk "dalam" dan satu port outlet "keluar". Apabila salah satu daripada import mempunyai input, eksport mempunyai output. Jika kedua-dua tekanan masuk tidak sama, salur masuk dan saluran tekanan tinggi disambungkan. Jika kedua -dua tekanan masuk adalah sama, salur masuk dengan tekanan input pertama disambungkan ke port output.

ST Shuttle Valve LSO yang dikenali sebagai injap pemilih atau injap cek perintis dwi, ​​pada dasarnya injap periksa pilot hidraulik tiga hala. Mereka secara automatik memilih litar hidraulik. Apabila penggerak dibekalkan oleh dua sumber minyak tekanan bergantian dan pelabuhan minyak tekanan yang lebih tinggi perlu dibuka, injap ulang -alik digunakan.

ST Series Shuttle Injap Antara Muka Jelas, Ekzos Cepat, Kapasiti Pengudaraan Besar, Pemasangan Mudah, Mampu Memampatkan Gas ； Pelepasan Rapid

Langkah berjaga -jaga dan isu aplikasi:

Injap ulang -alik digunakan terutamanya untuk pemilihan isyarat, seperti dalam litar yang beralih antara operasi manual dan automatik.

Jika kelengkapan tiub udara tidak dipilih dengan betul, menyebabkan pengambilan udara atau ekzos di pelabuhan menjadi sangat kecil, teras injap mungkin tidak beralih sepenuhnya, yang membawa kepada semua pelabuhan yang disambungkan. Ini mesti dicegah. ST-01: G1/8; ST-02: G1/4; ST-03: G3/8; ST-04: G1/2

Injap ulang-alik juga boleh digunakan dalam litar penukaran tekanan tinggi dan rendah. Walau bagaimanapun, injap 3-posisi 3-jalan mesti dipasang pada bahagian masuk tekanan tinggi injap ulang-alik untuk mengelakkan risiko kehilangan tekanan rendah.

Simbol:

ST Series Shuttle Valve Parameter Umum

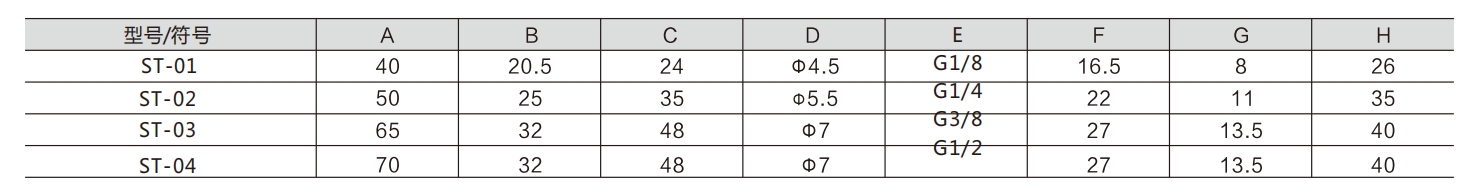

ST Series Shuttle Valve Parameter yang Berbeza
