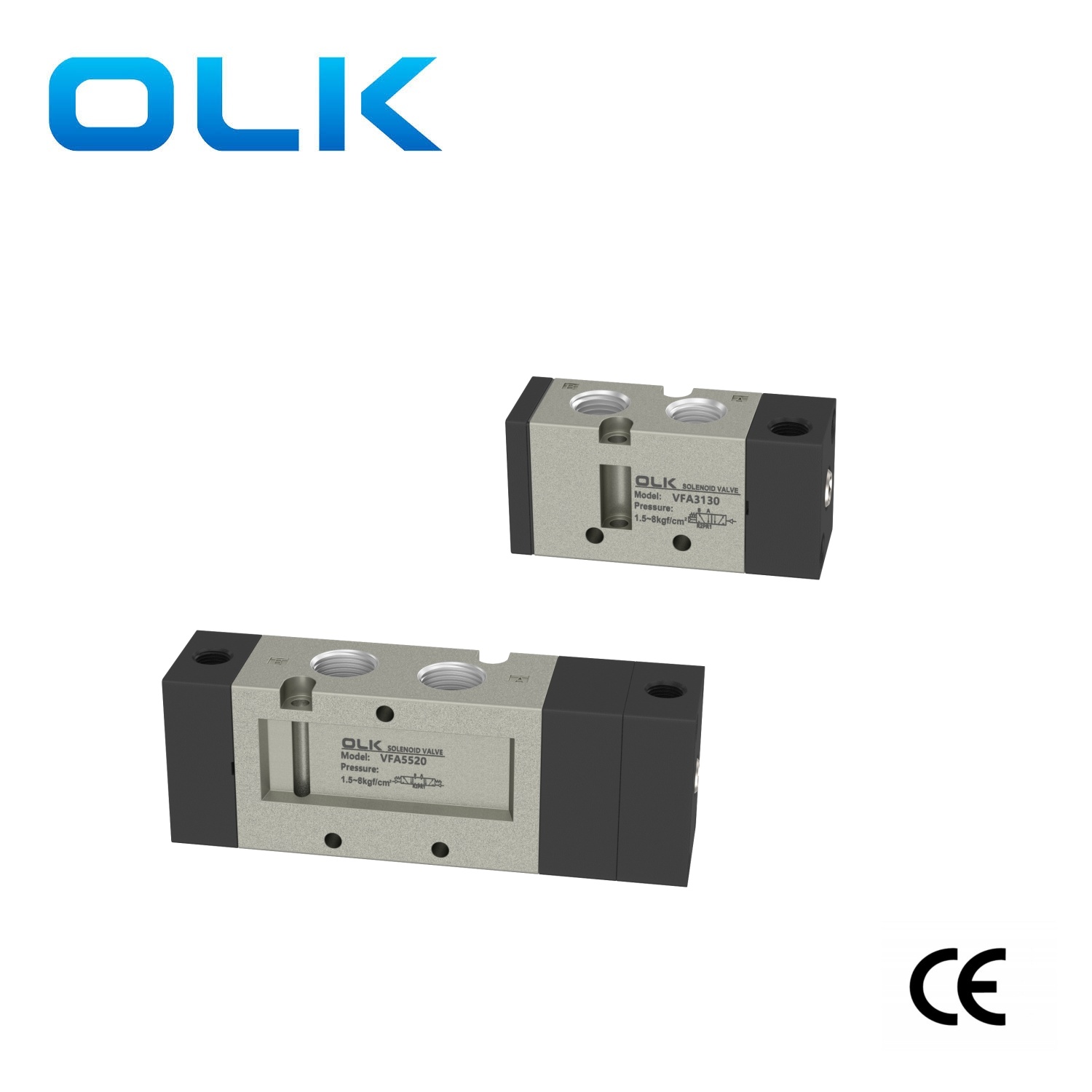

Injap undur kawalan pneumatik Siri VFA Ouleikai (OLK) menawarkan tiga pilihan laluan udara: dua hala tiga port, dua hala lima port dan tiga hala lima port. Teras injap bertukar dengan tekanan pneumatik untuk menukar arah aliran udara. Tekanan pneumatik ini dikenali sebagai tekanan pandu atau tekanan kawalan, disediakan secara luaran. Benang antara muka badan injap kawalan udara VFA adalah bebas burr, dan bahagian dalam badan injap licin. Ia menggunakan skrin penapis 40 mikron untuk penapisan kekotoran yang cekap, memanjangkan hayat cincin pengedap.
Injap kawalan pneumatik VFA digunakan secara meluas dalam pelbagai sektor perindustrian seperti petrokimia, penjanaan kuasa, farmaseutikal, dll., untuk mengawal arah dan aliran gas. Selain itu, ia juga boleh digunakan dalam sistem automasi industri untuk tugas seperti kawalan saluran paip cecair, kawalan saluran paip gas dan kawalan saluran pengeluaran automatik.
SIMBOL：
Kod pesanan
VF3
130
4
G
B
02
SIRI
COIL & POSISI
VOLTAN
JENIS TALIAN
MANUAL
SAIZ PELABUHAN
Injap solenoid tunggal 130:5/2 hala
3:110VAC
G:JENIS TALIAN
02:PT1/4
Injap solenoid berkembar 230:5/2 hala
4:220VAC
D: DARI
330:5/2 hala injap solenoid berkembar ditutup pusat
5:24VDC
DZ:DIN DENGAN CAHAYA
Pusat ekzos injap solenoid berkembar 430:230:5/2 hala
6:12VDC
Pusat tekanan injap solenoid berkembar 530:230:5/2 hala
|
medium kerja |
Udara (ditapis melalui penapis melebihi 40μm) |
|
Tindakan |
kawalan udara luaran |
|
pelincir |
tidak perlu |
|
Julat tekanan kerja MPa(psi) |
0.15~0.9 |
|
model |
Diameter pelabuhan |
bilangan jawatan |
Luas keratan rentas berkesan mm² (nilai CV) |
|
VFA3130-02 |
Masuk=Saluran=PT1/4 Ekzos=PT1/8 |
2 kedudukan 5 arah |
18(1) |
|
VFA3230-02 |
Masuk=Saluran=PT1/4 Ekzos=PT1/8 |
2 kedudukan 5 arah |
18(1) |
|
VFA3330-02 |
Masuk=Saluran=PT1/4 Ekzos=PT1/8 |
Tiga kedudukan lima arah |
18(1) |
|
VFA3430-02 |
Masuk=Saluran=PT1/4 Ekzos=PT1/8 |
Tiga kedudukan lima arah |
18(1) |
|
VFA3530-02 |
Masuk=Saluran=PT1/4 Ekzos=PT1/8 |
Tiga kedudukan lima arah |
18(1) |
|
VFA5120-03 |
PT3/8 |
2 kedudukan 5 arah |
45(2.5) |
|
VFA5220-03 |
PT3/8 |
2 kedudukan 5 arah |
45(2.5) |
|
VFA5320-03 |
PT3/8 |
Tiga kedudukan lima arah |
45(2.5) |
|
VFA5420-03 |
PT3/8 |
Tiga kedudukan lima arah |
45(2.5) |
|
VFA5520-03 |
PT3/8 |
Tiga kedudukan lima arah |
45(2.5) |
