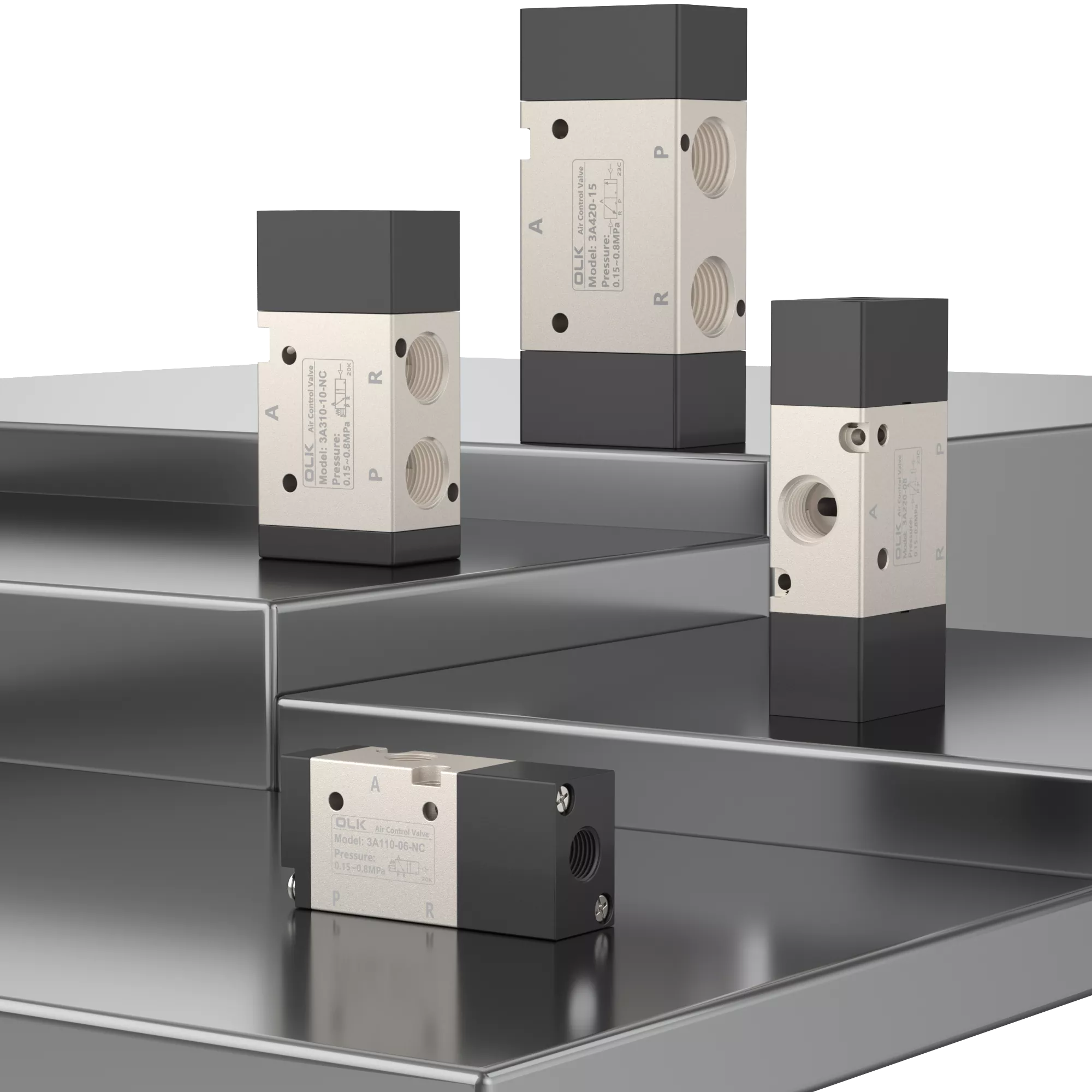

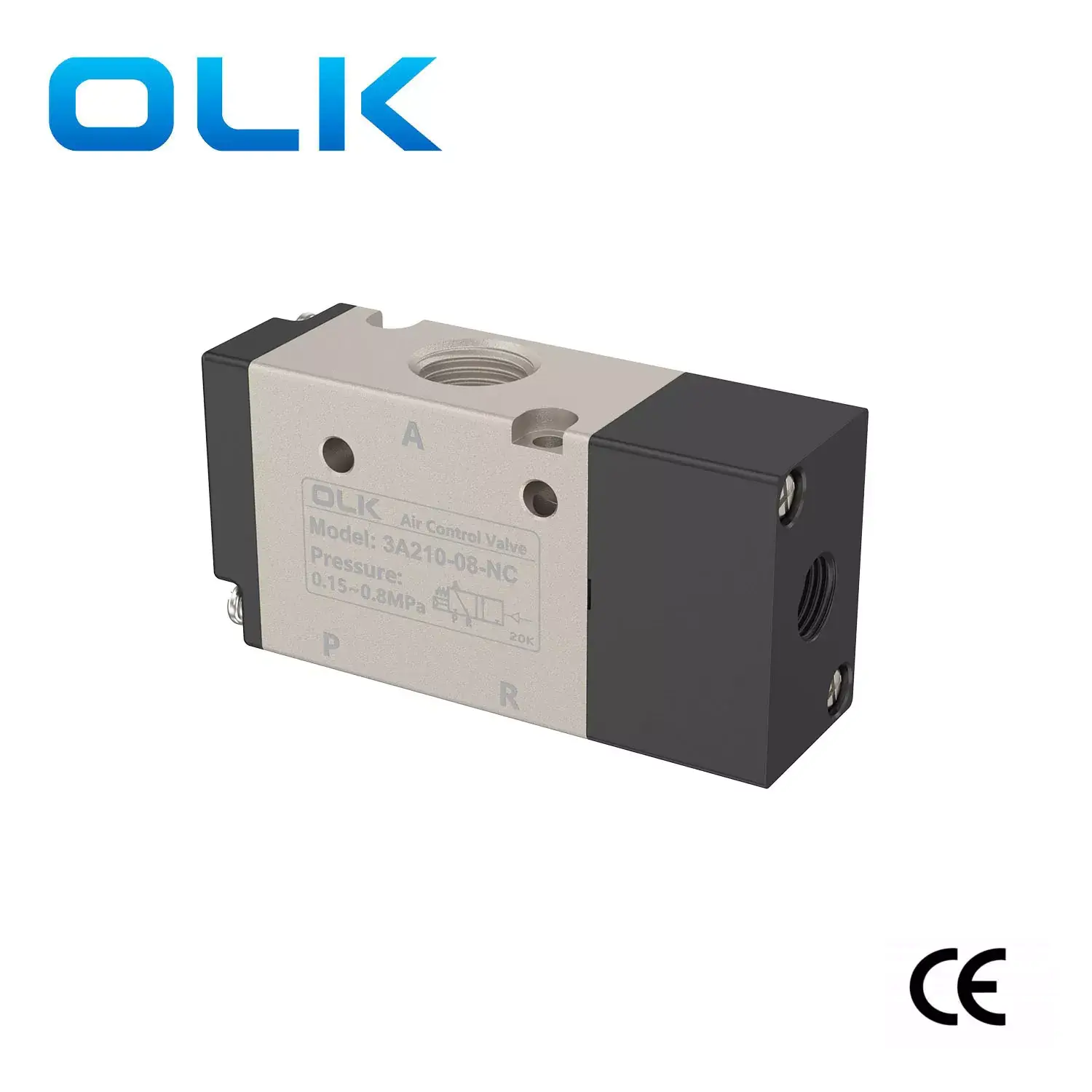

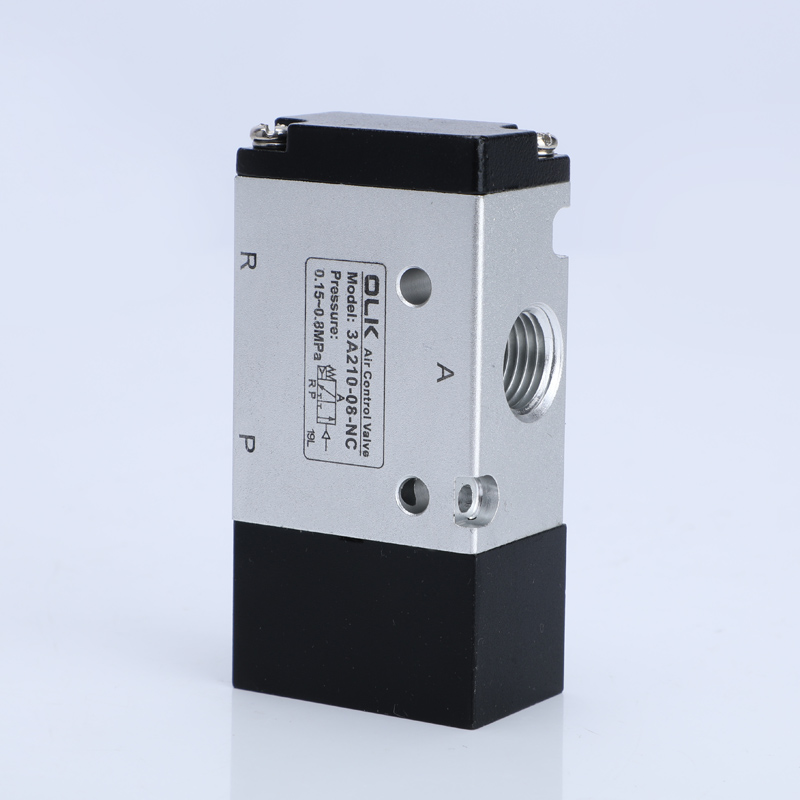

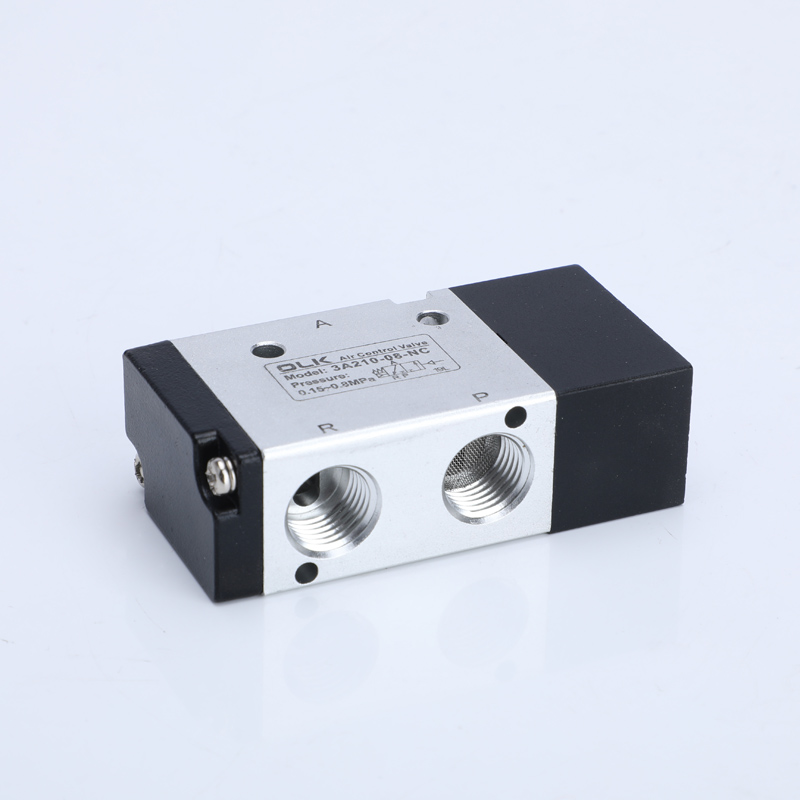

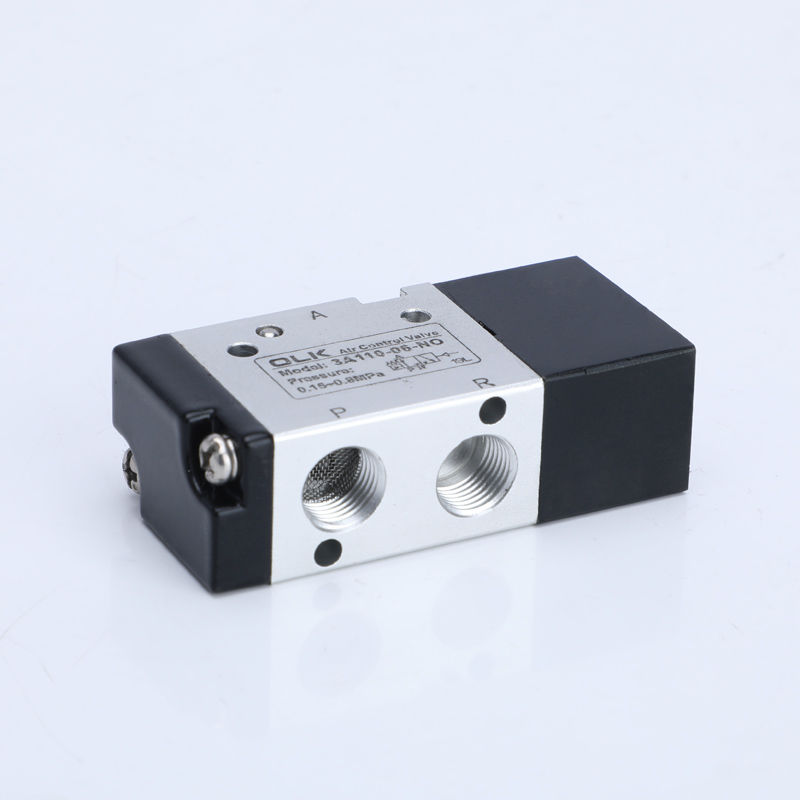

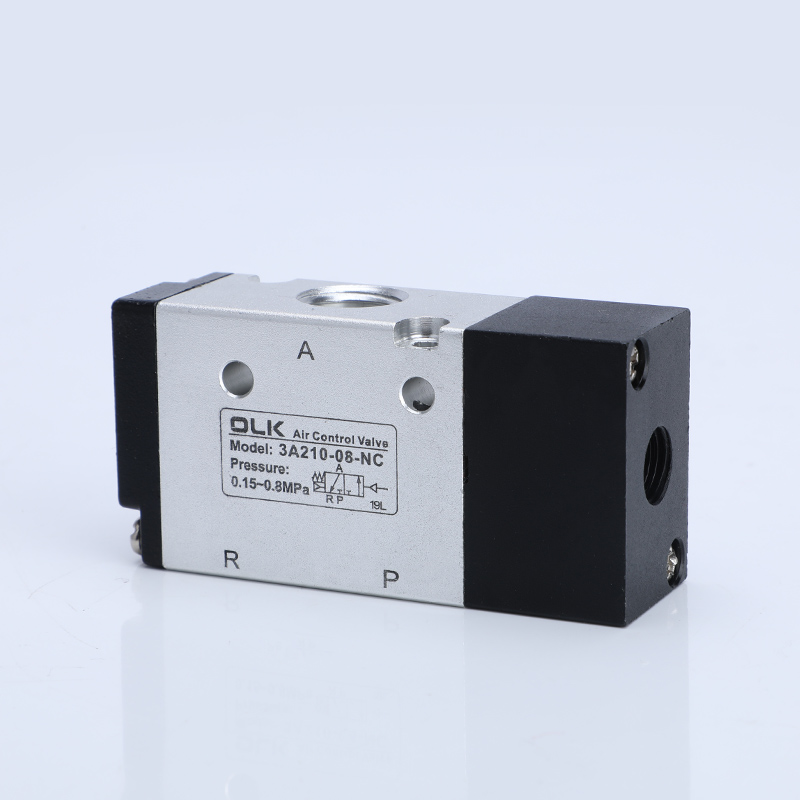

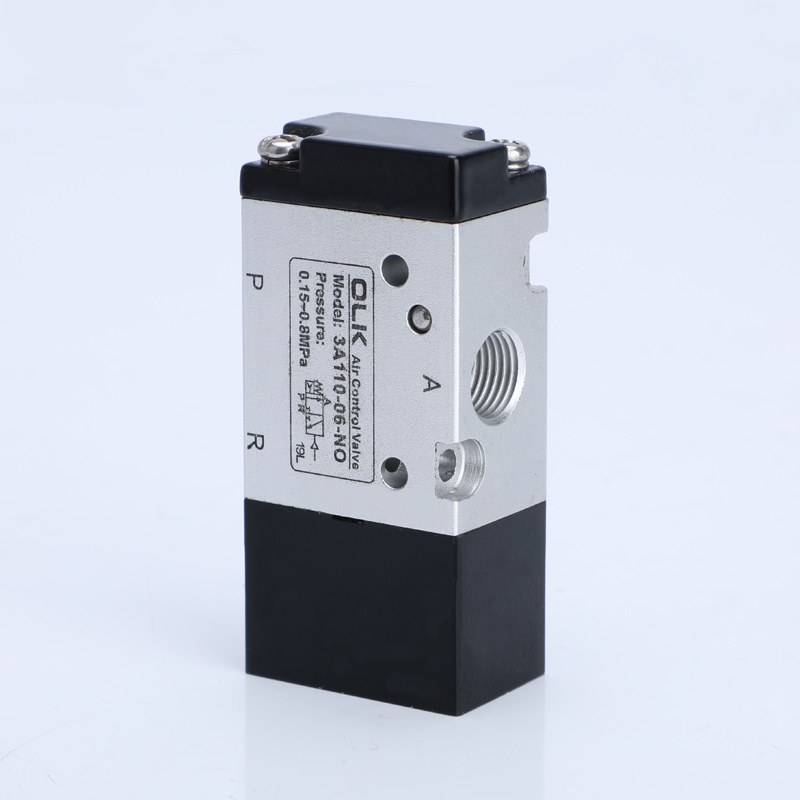

Injap Kawalan Udara Siri 3A Injap arah bendalir kawalan pneumatik 3 Hala ialah injap arah bendalir yang sesuai untuk udara sebagai medium kerja.
Produk ini mempunyai tekanan udara permulaan yang rendah, dengan jenis kawalan satu kepala menampilkan set semula spring dan jenis kawalan dwi kepala dengan fungsi memori kedudukan.
Lubang dalam diproses dengan teknologi khas, menghasilkan rintangan geseran yang rendah, tidak memerlukan pelinciran minyak, kitaran hayat yang stabil, dan hayat perkhidmatan yang panjang.
Strukturnya ringan dan mudah dipasang.
Pengeluar Ouleikai (OLK) menyediakan perkhidmatan badan injap tersuai, membolehkan rawatan permukaan injap yang berbeza.
Injap kawalan udara siri 3A 3 hala dan injap kawalan aliran digunakan secara meluas dalam peralatan automasi pembungkusan, kawalan robot, sistem udara termampat dan bidang lain.
SIMBOL:
Kod pesanan
3A
3
10
08
TIDAK
MODEL
KOD
JENIS INJAP
SAIZ PELABUHAN
JENIS LAKONAN
Injap 3 arah kedudukan 3A:2
1:100 siri
10: lakonan bujang
06:G1/8

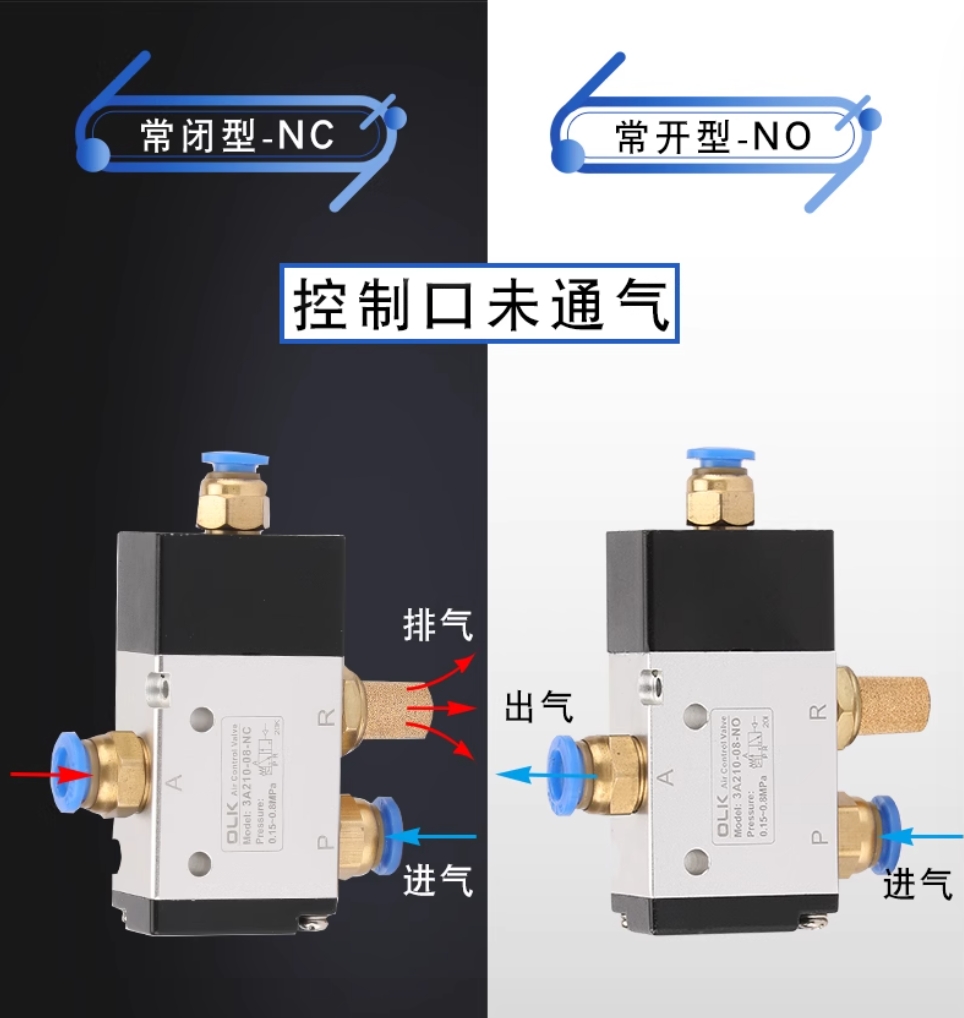

TIDAK: Biasanya terbuka
siri 2:200
20: lakonan berganda
08:G1/4
NC:Biasanya dekat
3:300 siri
10:G3/8

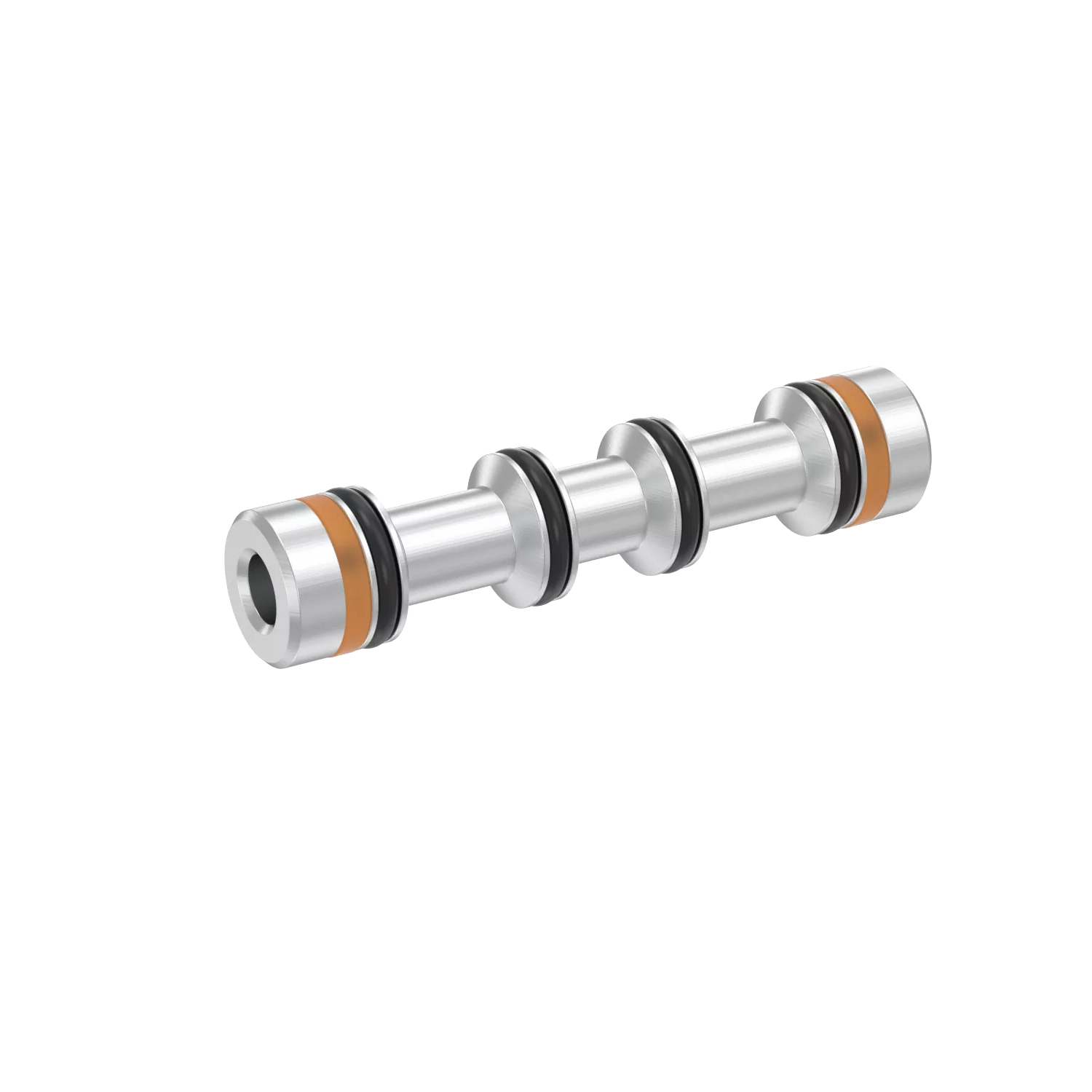

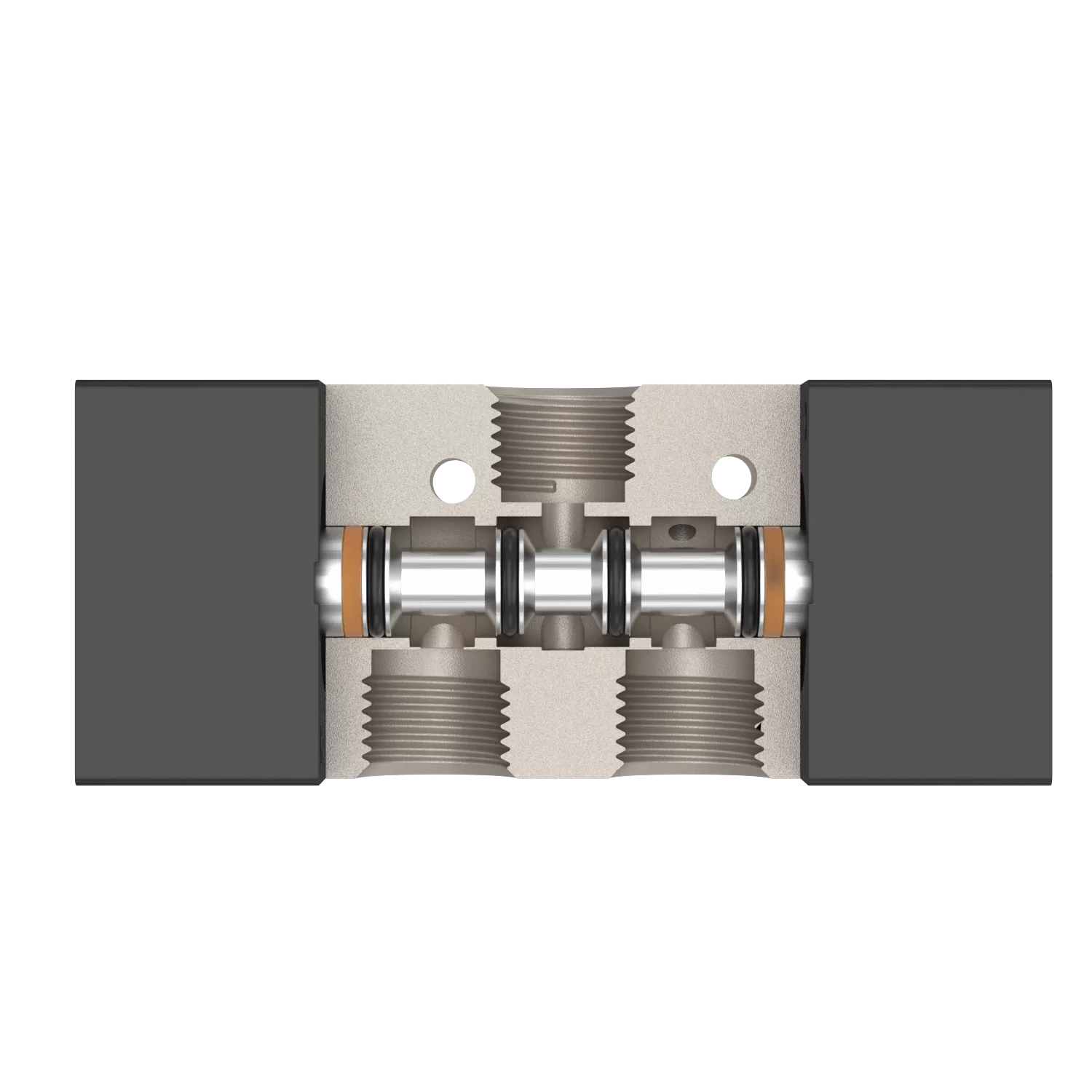

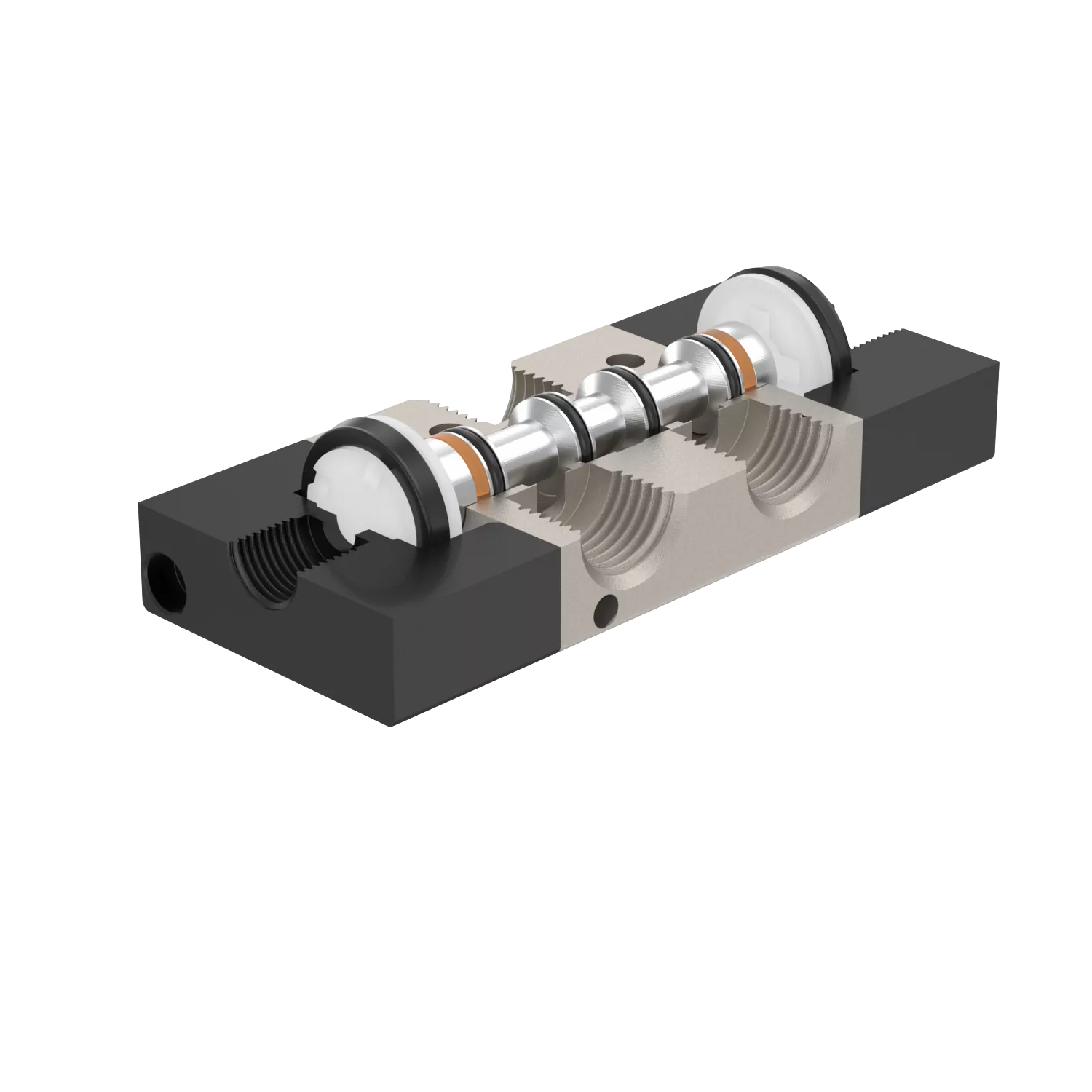

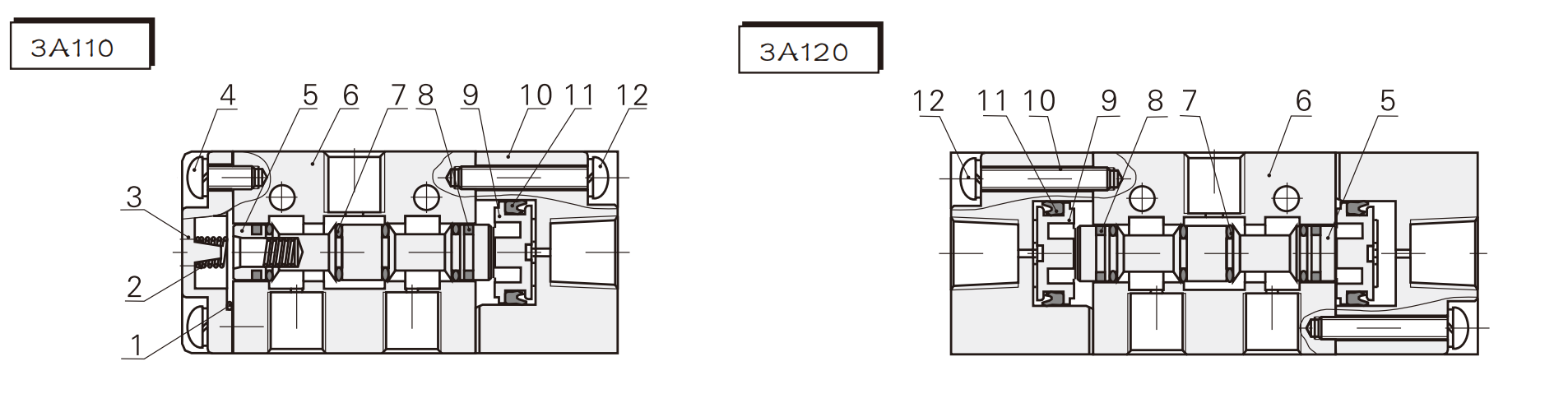

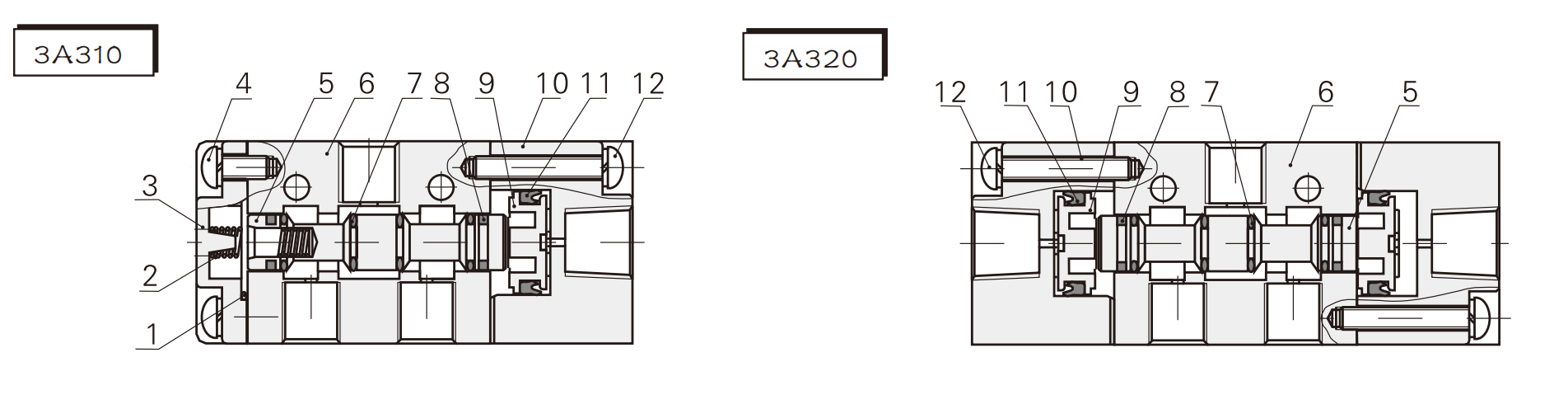

1. Struktur jenis omboh dengan pengedap yang sangat baik dan prestasi responsif.
2. Kawalan pneumatik dwi-kepala dengan fungsi ingatan.
3. Lubang dalaman diproses dengan teknik khas, menghasilkan rintangan geseran yang rendah, tekanan permulaan yang rendah dan jangka hayat yang dilanjutkan.
4. Tidak memerlukan pelinciran minyak.
5. Pemasangan mudah dengan berbilang kedudukan pelekap.
6. Boleh disepadukan dengan pemasangan injap baseplate, menjimatkan ruang pemasangan.
|
medium kerja |
Udara (ditapis melalui penapis melebihi 40μm) |
|
Tindakan |
kawalan udara luaran |
|
pelincir |
tidak perlu |
|
Julat tekanan kerja MPa(psi) |
0.15∼0.8(21~114) |
|
Rintangan tekanan terjamin |
1.5MPa (215psi) |
|
Suhu kerja °C |
-20∼70 |
|
Kekerapan operasi maksimum |
5 kali/saat |
|
Bahan badan |
aloi aluminium |
|
model |
Diameter pelabuhan |
bilangan jawatan |
Luas keratan rentas berkesan mm² (nilai CV) |
|
3A110-M5 |
M5 |
Dua kedudukan tiga arah |
5.5(0.3) |
|
3A120-M5 |
M5 |
Dua kedudukan tiga arah |
5.5(0.3) |
|

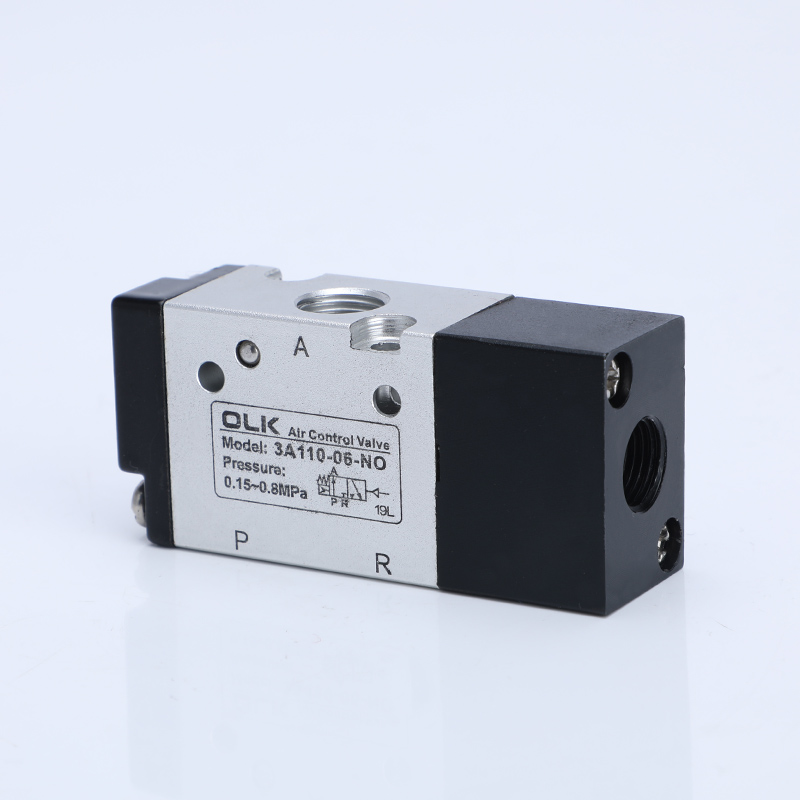

3A110-06 |
G1/8 |
Dua kedudukan tiga arah |
12.0(0.67) |
|

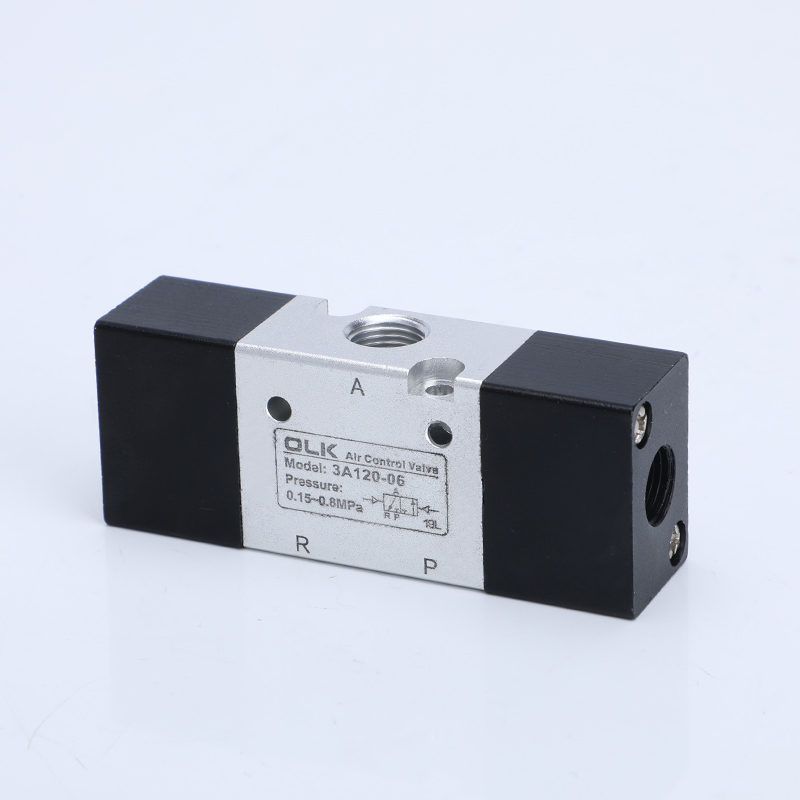

3A120-06 |
G1/8 |
Dua kedudukan tiga arah |
12.0(0.67) |
|

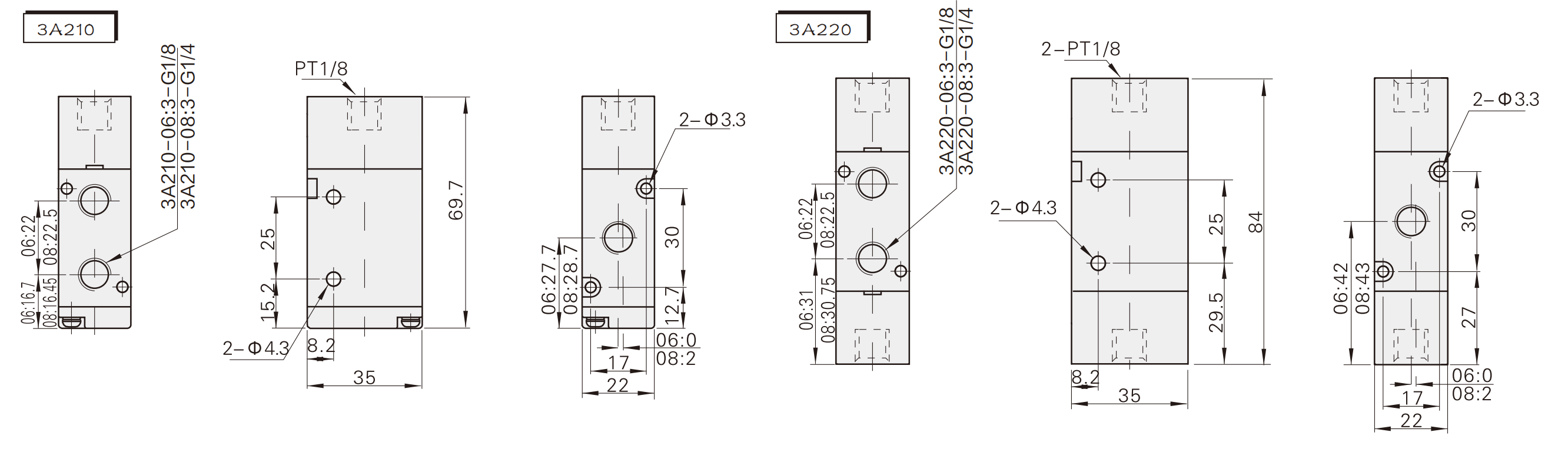

3A210-06 |
G1/8 |
Dua kedudukan tiga arah |
14.0(0.7) |
|
3A220-06 |
G1/8 |
Dua kedudukan tiga arah |
14.0(0.7) |
|
3A210-08 |
G1/4 |
Dua kedudukan tiga arah |
16.0(0.89) |
|

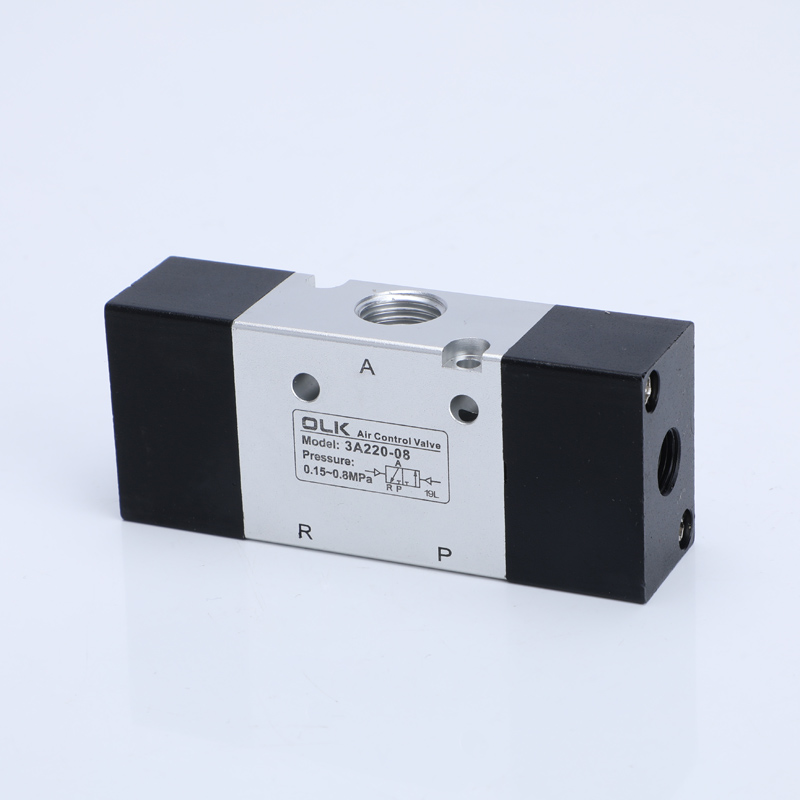

3A220-08 |
G1/4 |
Dua kedudukan tiga arah |
16.0(0.89) |
|

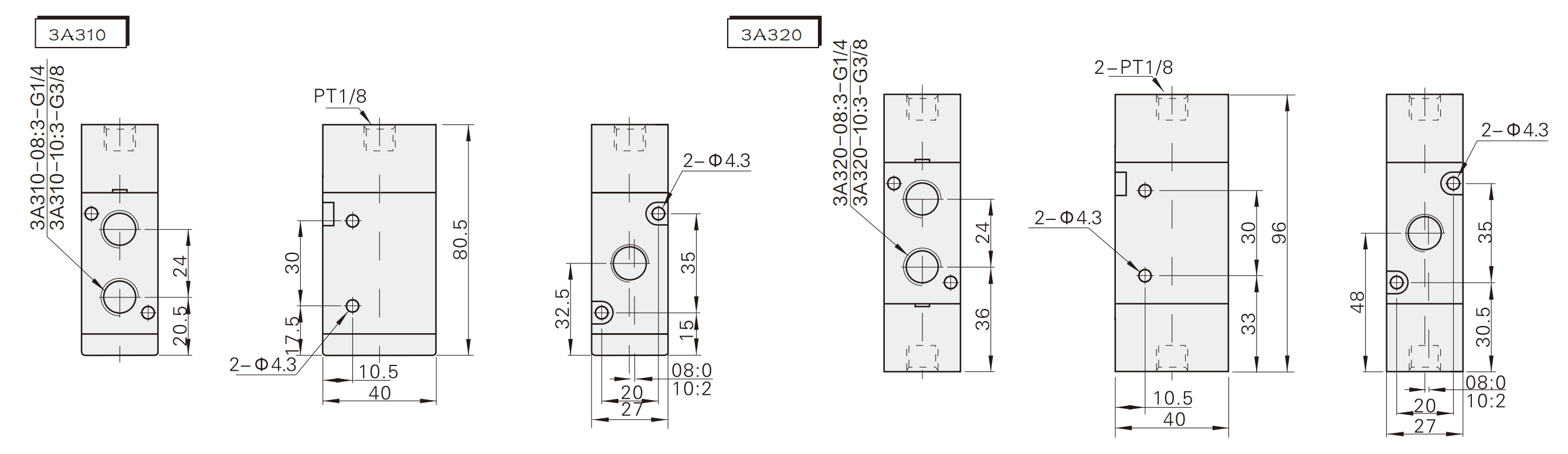

3A310-08 |
G1/4 |
Dua kedudukan tiga arah |
25.0(1.39) |
|
3A320-08 |
G1/4 |
Dua kedudukan tiga arah |
25.0(1.39) |
|

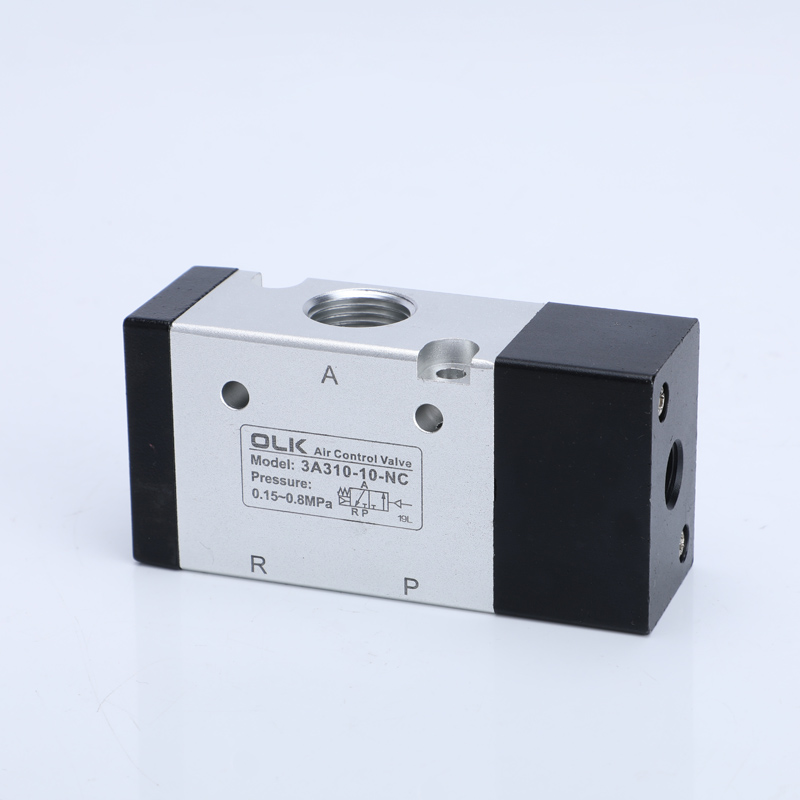

3A310-10 |
G3/8 |
Dua kedudukan tiga arah |
30.0(1.67) |
|
3A320-10 |
G3/8 |
Dua kedudukan tiga arah |
30.0(1.67) |
|

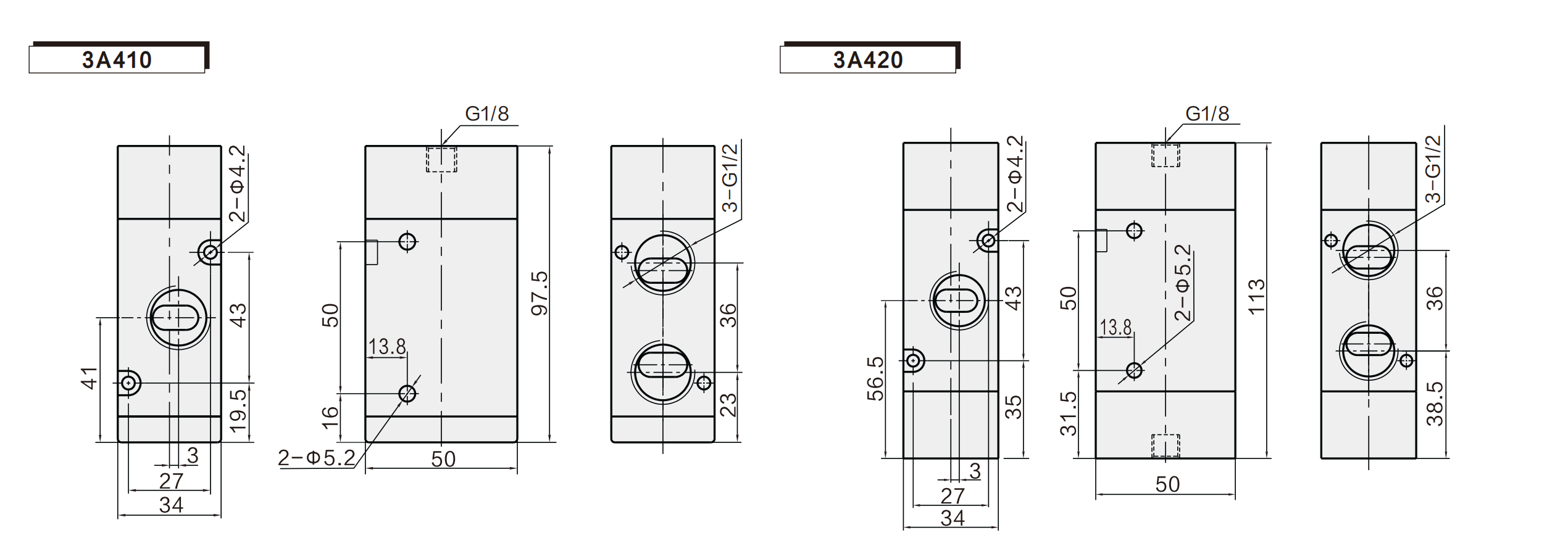

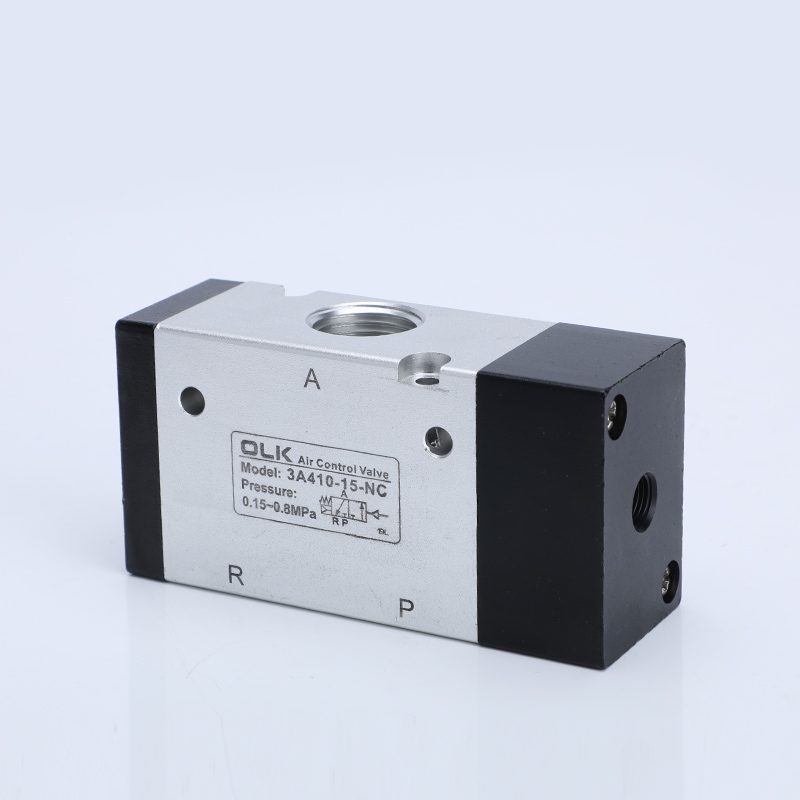

3A410-15 |
G1/2 |
Dua kedudukan tiga arah |
50.0(2.79) |
|
3A420-15 |
G1/2 |
Dua kedudukan tiga arah |
50.0(2.79) |
