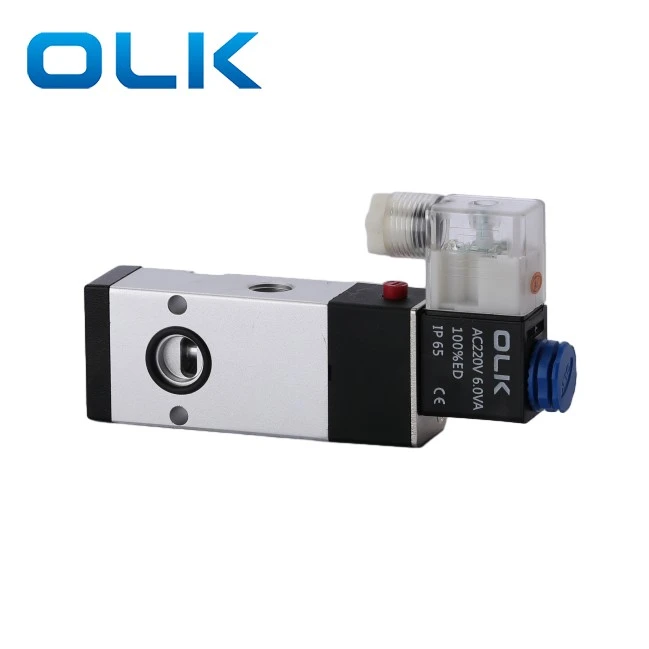

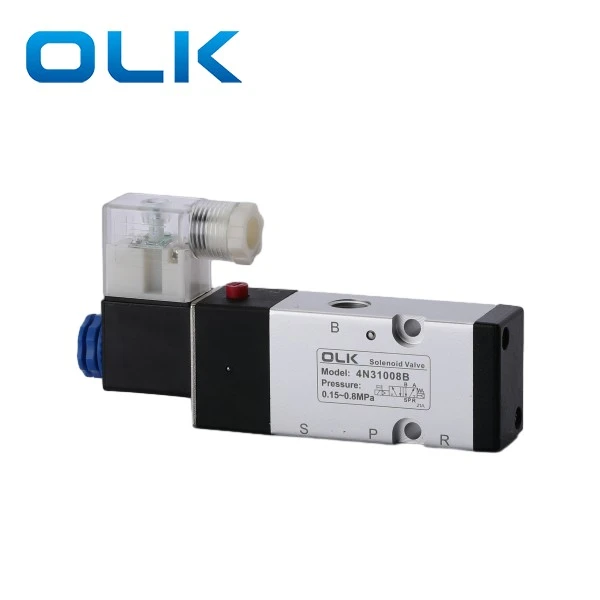

5 cara injap solenoid plat 4N310-08

OLK 2Position 5 Way 4N310-08 Plate Solenoid Valve Thread adalah saiz port G1/4.4N310-08 Valve mempunyai satu reka bentuk saluran udara belakang, yang membolehkan pemasangan fleksibel dan penjimatan ruang, meningkatkan kelajuan tindak balas dan kestabilan sistem.

5 cara 4n310-08 khusus untuk sistem silinder-pemadaman alat, sesuai untuk senario penukaran frekuensi tinggi dan didedikasikan untuk peralatan automasi seperti alat mesin CNC dan pusat pemesinan.

5 cara 4n310-08 Plate solenoid injap Ciri-ciri produk:

Reka bentuk khusus untuk silinder/silinder pengikat pisau

Bolong udara di belakang, struktur padat

Voltan pilihan: AC220V / DC24V

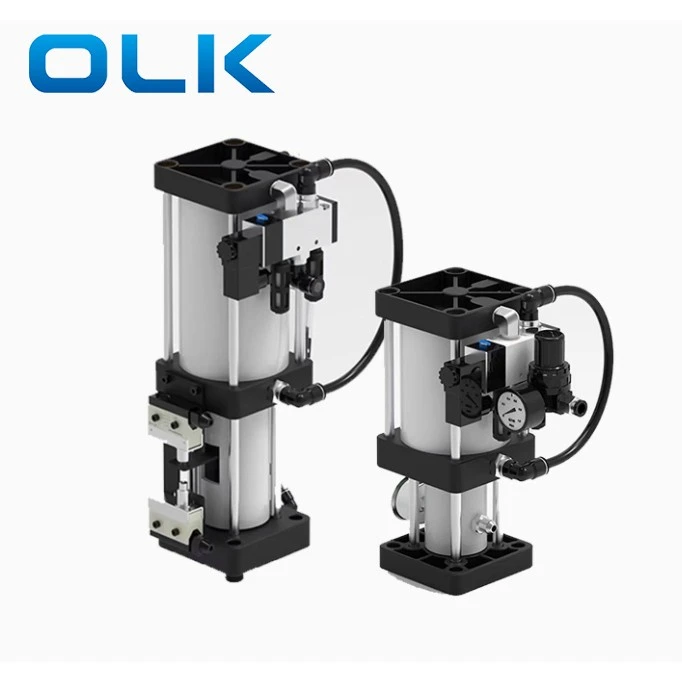

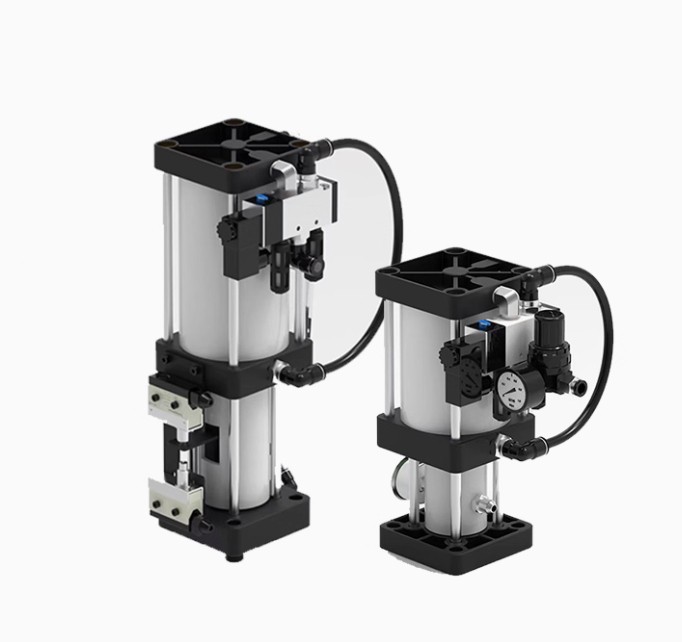

Gambaran keseluruhan Silinder Silinder (TRC)

Silinder pelepasan alat digunakan secara khusus untuk spindle mesin CNC untuk melepaskan alat. Silinder ini menggunakan prinsip "penghantaran tekanan yang sama dalam cecair," yang membolehkan tekanan udara kecil untuk menjana daya besar yang diperlukan untuk melepaskan alat dalam spindle CNC. Silinder terdiri daripada: silinder udara, injap solenoid 4n310 5-jalan 4N310, reservoir minyak, dan suis mikro.

Nota pemasangan silinder pelepasan alat

Untuk gelendong menegak, selesaikan silinder dengan pendakap dan pasang secara menegak di atas kotak gelendong.

Untuk gelendong mendatar, simpan cawan minyak menegak dan lebih tinggi daripada badan silinder.

Cawan minyak mesti dihadapi untuk membolehkan udara melarikan diri dari silinder.

Langkah pemasangan silinder pelepasan alat

Matikan kuasa mesin (panel dan kabinet) dan bekalan udara.

Keluarkan penutup kotak gelendong. Tanggalkan tiub udara dari injap solenoid.

Buka kacang plastik pada gegelung solenoid (jangan keluarkan wayar kecuali ditandakan dengan betul).

Tanggalkan wayar dari suis had atas dan bawah (tandakan dengan teliti).

Keluarkan silinder lama.

Pasang silinder baru dan selesaikannya dengan skru.

Sambung semula wayar dan tiub udara. Pastikan:

Suis had atas ditekan.

Suis had bawah diselaraskan dengan betul (untuk mesin dengan Majalah Alat, ini penting untuk keselamatan).

Selepas pemasangan, ujian dengan alat. Semak pelepasan alat dan pengapit. Untuk mesin dengan majalah alat, perubahan alat ujian.

Langkah berjaga -jaga Penggunaan Silinder Alat

· Silinder boleh dipasang secara menegak atau mendatar. Untuk mendatar, cawan minyak mesti dihadapi.

· Bekalan udara mestilah bersih dan kering, tekanan sekurang -kurangnya 6 kgf/cm².

· Tahap minyak dalam cawan: minimum 1/5, maksimum 4/5.

· Semak 4n310 voltan solenoid dan tekanan udara semasa pemasangan.

Soalan Lazim

Apa yang digunakan 4N310?

4N310 digunakan untuk silinder pelepasan alat.

AC vs DC Coil?

AC adalah untuk kuasa isi rumah; DC adalah arus langsung.

Apakah butang di bawah lubang sambungan?

Ia secara manual menukar port ekzos.

Petua pemasangan?

Paip dan sambungan bersih untuk mengelakkan kotoran memasuki litar udara.

Apa saiz port 4N310-08?

Inlet, outlet, ekzos: G1/4 thread; Diameter lubang ekzos sampingan: 19 mm.
