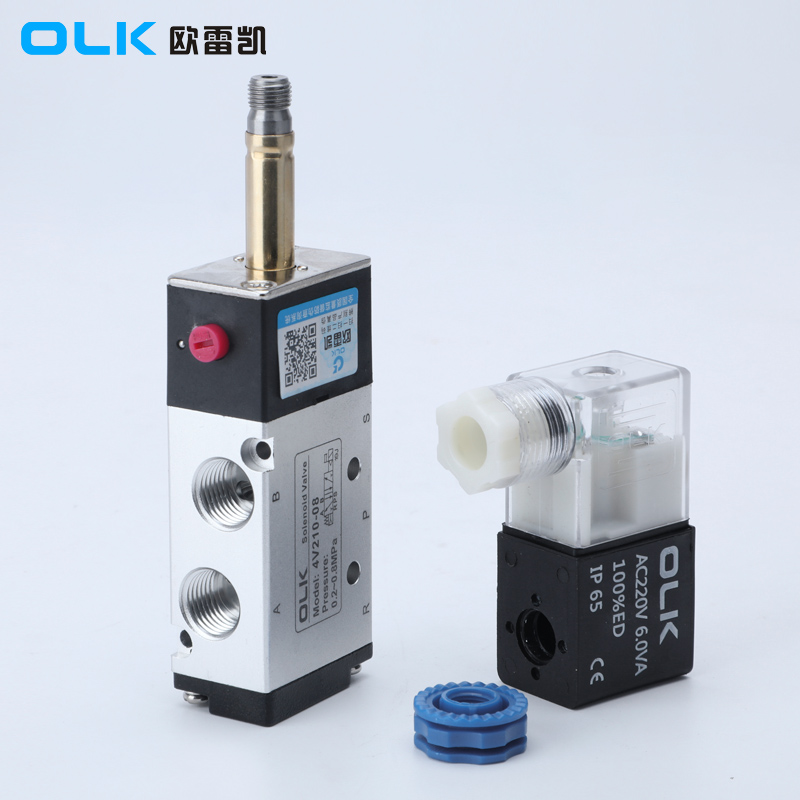

Perbezaan Antara Tiga Jenis Injap 5/3Injap Solenoid

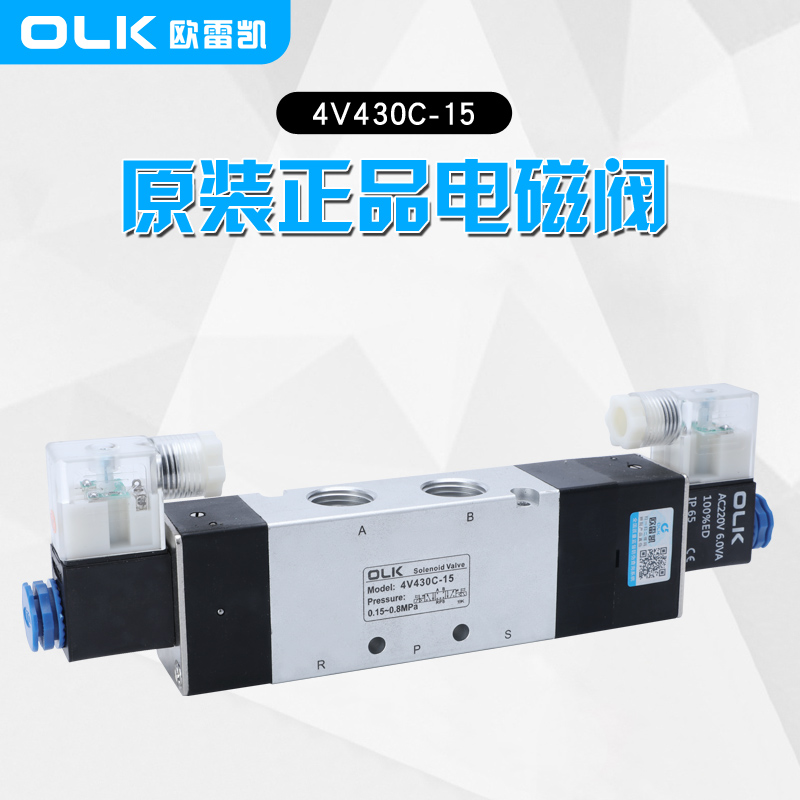

Bila order 5/3injap solenoid, selain daripada kawalan elektrik tunggal dan dua, terdapat tiga konfigurasi: C (double-solenoid 5/3 arah pusat tertutup), E (double-solenoid 5/3 arah pusat ekzos), dan P (double-solenoid5/3 tekanan arah pusat).
| 5/3 carainjap solenoidsimbol | Kod pesanan |
|
|
 |
4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Solenoid berganda 5/3 arah pusat tertutup |
5/3 injap dalam kedudukan biasa tertutup. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Pusat ekzos 5/3 hala dwi-solenoid |
5/3 injap dalam kedudukan biasa terbuka. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Pusat tekanan dwi-solenoid5/3 arah |
5/3 injap dalam kedudukan ekzos. |
Tekanan di Pelabuhan P (Tekanan Bekalan):
Ini merujuk kepada tekanan pada port input injap solenoid (biasanya dilabel sebagai P). Tekanan ini adalah daya penggerak untuk mengawal aliran bendalir apabila injap terbuka atau tertutup.
Dalam konfigurasi pusat tekanan, tekanan pada port masuk (P) adalah lebih tinggi daripada port lain (seperti A atau B), dan sistem kawalan mengarahkan tekanan ini ke saluran yang sesuai.
Ekzos kedudukan tengah:
Ini menerangkan keadaaninjap solenoidapabila berada di posisi tengah. Untuk injap solenoid tiga kedudukan, apabila gelendong berada di kedudukan tengah, semua port (seperti P, A, dan B) mungkin saling bersambung, atau port tertentu mungkin membentuk laluan kebocoran.
Dalam konfigurasi ekzos kedudukan pertengahan biasa, tekanan dari port A atau B boleh kembali ke port ekzos (biasanya dilabel R atau T), melepaskan tekanan. Reka bentuk ini digunakan dalam beberapa aplikasi untuk mengelakkan pembentukan tekanan yang berlebihan dalam sistem apabila tiada isyarat kawalan hadir.
Pusat Tertutup:
Dalam konfigurasi tengah tertutup, semua port injap solenoid dimeterai apabila berada di kedudukan tengah, bermakna tiada cecair boleh mengalir melalui mana-mana port.
Reka bentuk ini biasanya digunakan dalam situasi di mana ia perlu untuk mengekalkan tekanan atau menghalang aliran bendalir yang tidak diingini apabila sistem berada di kedudukan tengah.
Ringkasan:
Pusat Tekanan: Merujuk kepada tekanan yang dikenakan padainjap solenoidsalur masuk.
Pusat Ekzos: Menggambarkan keadaan di mana cecair boleh habis dari satu atau lebih port di kedudukan tengah.
Pusat Tertutup: Menggambarkan keadaan di mana semua port dimeterai, menghalang aliran bendalir di kedudukan tengah.
Kelebihan Injap Solenoid 5/3 Berbanding Injap Solenoid 5/2:
Pelbagai Pilihan Kedudukan Tengah:
Injap solenoid 5/3 mempunyai tiga kedudukan kerja, dengan kedudukan tengah boleh dikonfigurasikan kepada keadaan berbeza (seperti tekanan, ekzos atau tertutup).
Fleksibiliti ini membolehkan untuk mengekalkan tekanan, tekanan yang meletihkan, atau mengedap sepenuhnya sistem apabila injap dinyahaktifkan atau dalam situasi kecemasan, menawarkan lebih banyak pilihan kawalan untuk pelbagai aplikasi.
Keselamatan dan Kawalan yang Dipertingkatkan:
Injap solenoid 5/3 boleh memilih untuk mengekalkan tekanan atau tekanan ekzos di kedudukan tengah, memberikan perlindungan dalam aplikasi kritikal keselamatan terhadap tindakan yang tidak diingini. Contohnya, sekiranya berlaku kegagalan kuasa atau kehilangan isyarat kawalan, memilih kedudukan tengah yang sesuai boleh melindungi peralatan dan kakitangan.
Injap solenoid 5/2, apabila kehilangan isyarat, hanya boleh kembali ke kedudukan asalnya dan tidak boleh menawarkan perlindungan yang serupa.
Pencegahan Kesan Silinder:
Kedudukan tengah injap solenoid 5/3 boleh digunakan untuk mengurangkan kesan pada silinder apabila menukar arah. Contohnya, memilih kedudukan tengah jenis ekzos boleh membenarkan pelepasan tekanan separa apabila menukar arah, mengelakkan impak akibat berhenti atau mula mengejut, dengan itu memanjangkan jangka hayat peralatan.
A 5/2injap solenoidtidak mempunyai ciri ini, kerana ia hanya boleh bertukar dengan cepat antara dua arah, yang boleh menyebabkan kesan dan haus pada peralatan dalam beberapa kes.
Kesimpulan:
Injap solenoid 5/3 menawarkan kelebihan ketara dalam fleksibiliti, keselamatan, pengurangan hentaman dan kawalan kompleks berbanding injap solenoid 5/2. Ini menjadikannya sangat berharga dalam aplikasi yang memerlukan berbilang mod pengendalian, keselamatan yang dipertingkatkan dan mengurangkan kesan peralatan. Sementara itu, injap solenoid 5/2, dengan struktur yang lebih ringkas dan kos yang lebih rendah, biasanya digunakan dalam sistem di mana kawalan kompleks tidak diperlukan.
-
