Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

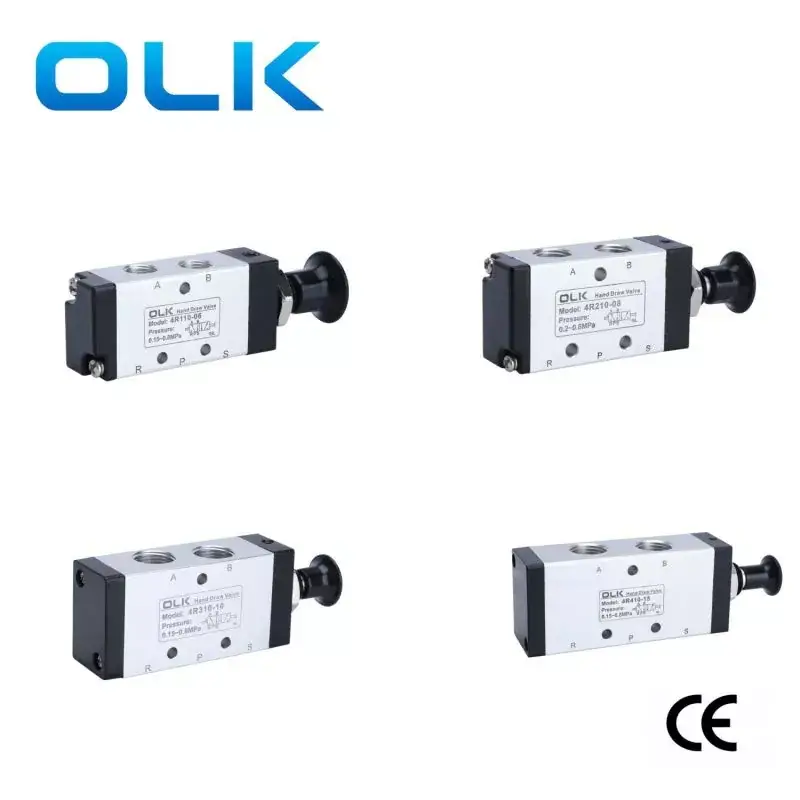

2 Position 5 WayInjap kendalian tangan Ouleikai (OLK) 4R 5 hala mengguna pakai reka bentuk 2/5, membolehkan kawalan dan penukaran pelbagai gas, sesuai untuk keperluan sistem pneumatik yang berbeza. Operasi tarik tangan mengawal perubahan arah, menjadikannya mudah bagi pengendali untuk mengawal arah aliran gas secara manual dengan fleksibiliti yang tinggi.
Nota: Sila jangan melebihi julat tekanan kerja terkadar injap tarik tangan untuk mengelakkan menjejaskan keselamatan dan kestabilan produk. Senario Penggunaan: Digunakan untuk kawalan gas dalam sistem gas makmal dan aplikasi yang serupa.
SIMBOL:
Kod pesanan:
4R
2
10
08
MODEL:
SIRI
FUNGSI:
SAIZ PORT:
4L: 5/2 injap tangan
1:100 siri
kedudukan 10:2
100 siri:06:G1/8
2:200 seires
200 siri:06:G1/8
3:300 seires
200 siri:08:G1/4
300 siri:08:G1/8
300 siri:10:G3/8
|
medium kerja |
Udara (ditapis melalui penapis melebihi 40μm) |
|
Tindakan |
Tindakan langsung manual |
|
pelincir |
tidak perlu |
|
Julat tekanan kerja MPa(psi) |
0∼0.8(0~114) |
|
Rintangan tekanan terjamin |
1.5MPa (215psi) |
|
Suhu kerja °C |
-20∼70 |
|
Bahan badan |
aloi aluminium |
|
model |
Diameter pelabuhan |
Luas keratan rentas aliran mm² (nilai CV) |
|
4R110-M5 |
M5 |
5.5(0.3) |
|
4R110-06 |
G1/8 |
12.0(0.67) |
|
4R210-06 |
G1/8 |
14.0(0.78) |
|
4R210-08 |
G1/4 |
16.0(0.89) |
|
4R310-08 |
G1/4 |
25.0(1.39) |
|
4R310-10 |
G3/8 |
30.0(1.67) |
|
4R410-15 |
G1/2 |
50.0(2.79) |

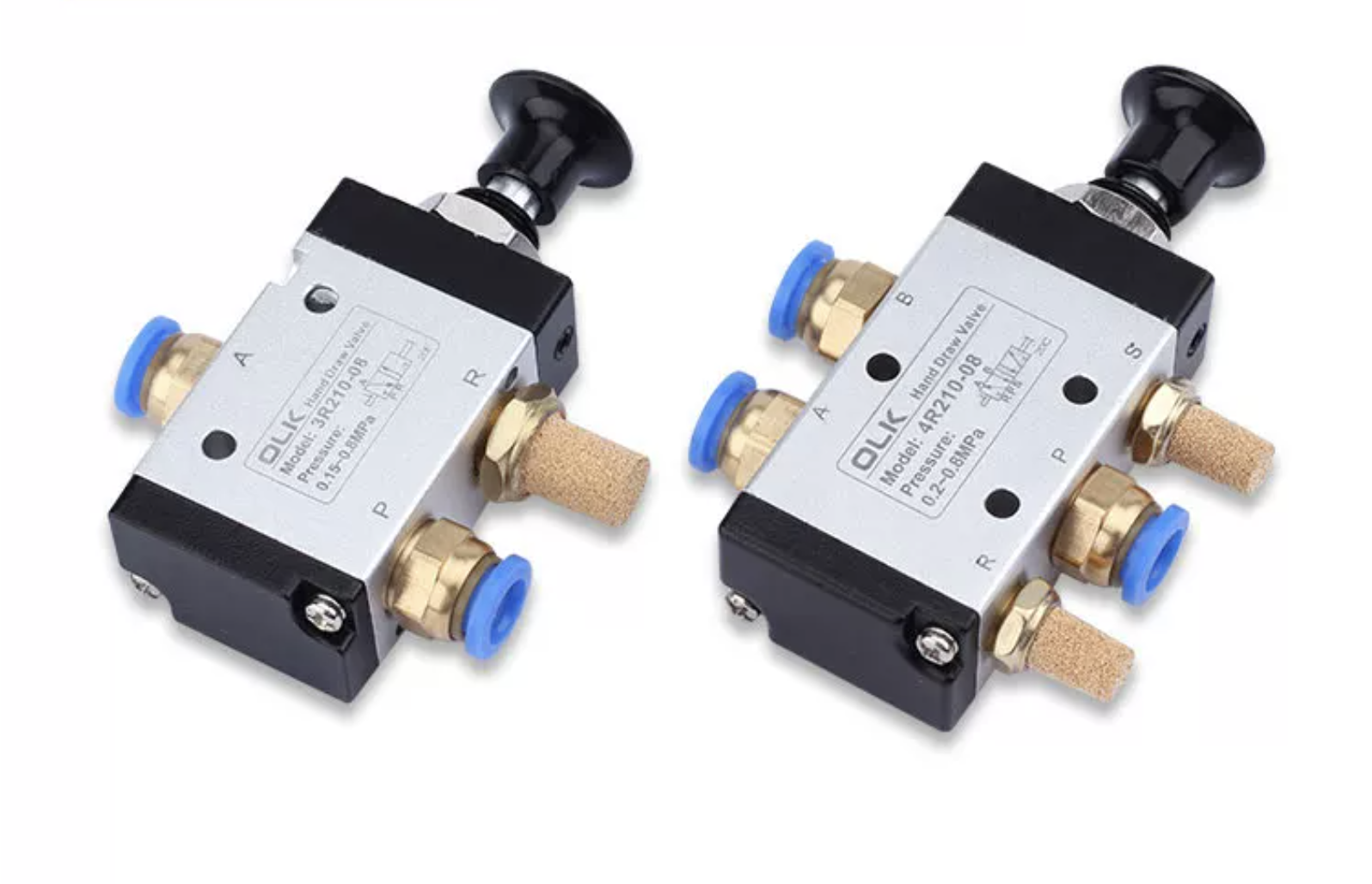

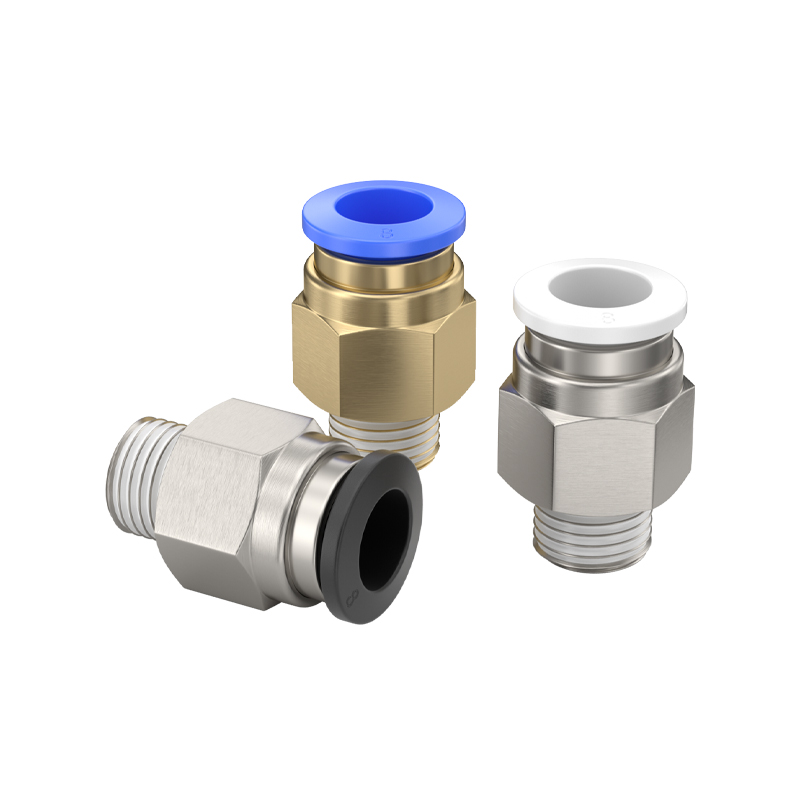

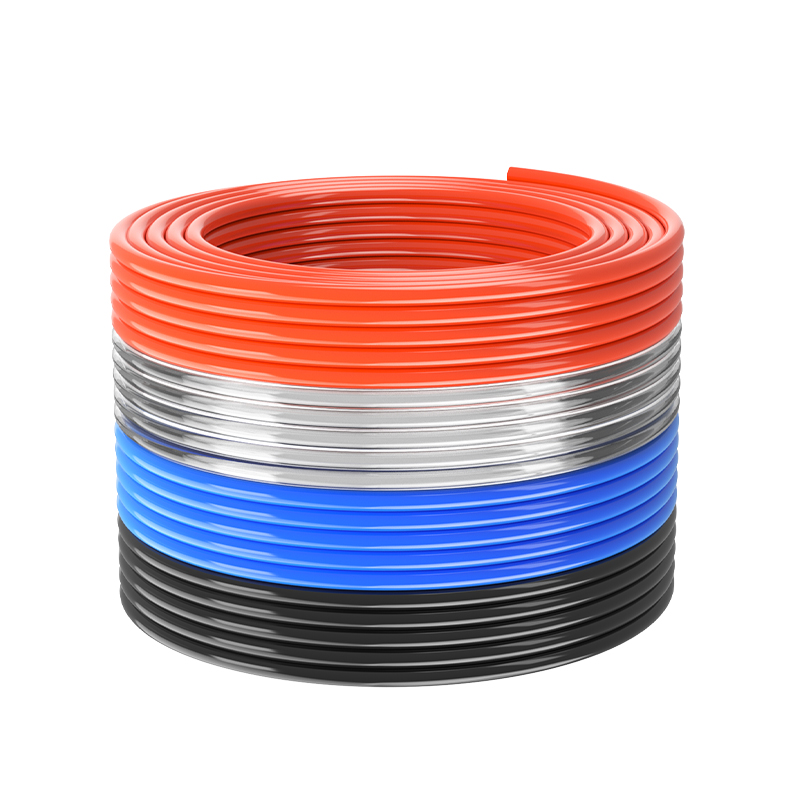

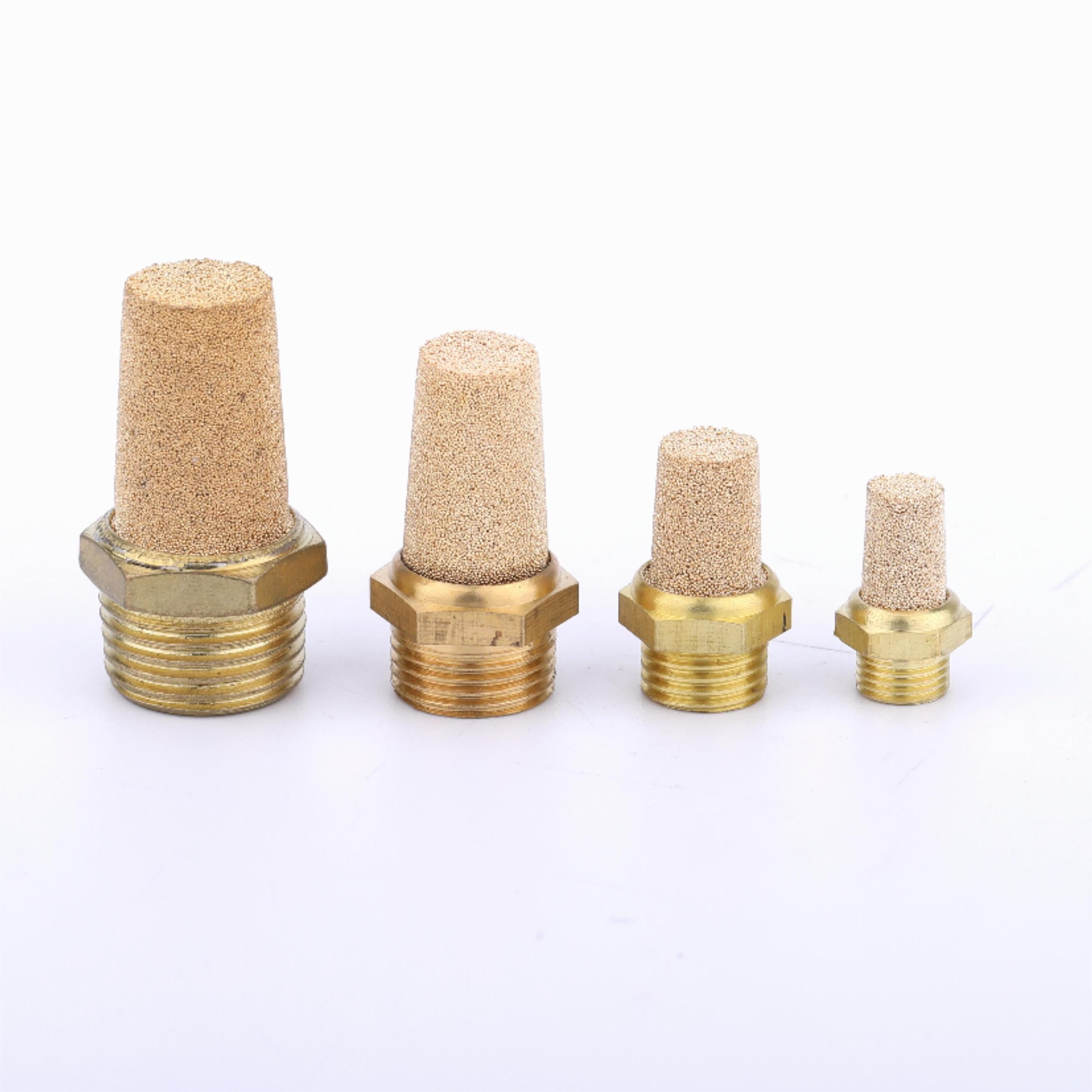

| Rupa Dilekapkan Injap Tangan 3R/4R | TIUB PU | PC BERSAMA | PENANYAK MENARA |
 |
 |
 |
 |
Soalan Lazim:
1: Adakah injap mengeluarkan udara hanya apabila butang ditekan?
ya. Ini adalah injap mekanikal seketika. Udara mengalir hanya apabila butang ditekan. Setelah butang dilepaskan, injap secara automatik kembali ke kedudukan asalnya dan bekalan udara terputus.
2: Apakah perbezaan antara injap mekanikal siri 210 dan 310?
Perbezaan utama adalah saiz badan dan kapasiti aliran.
Siri 210: Saiz padat, sesuai untuk aplikasi dengan penggunaan udara yang lebih rendah.
Siri 310: Satu saiz lebih besar daripada siri 210, memberikan kapasiti aliran yang lebih tinggi.
Siri 410: Lebih besar daripada siri 310 dan sesuai untuk aplikasi yang memerlukan aliran udara yang lebih besar.
Fungsi pengendalian tetap sama; pemilihan terutamanya bergantung pada kadar aliran yang diperlukan dan ruang pemasangan.
3: Adakah injap mempunyai penapis terbina dalam?

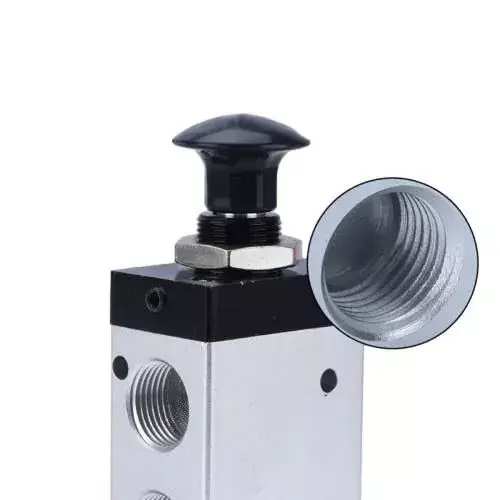

ya. Salur masuk udara utama injap OLK dilengkapi dengan skrin penapis terbina dalam untuk membantu menghalang habuk dan zarah daripada memasuki badan injap, meningkatkan kebolehpercayaan dan memanjangkan hayat perkhidmatan.
4: Bagaimanakah cara saya memilih antara injap siri 4R210, 4R310 dan 4R410?
Jika aplikasi anda memerlukan injap kecil dan padat, siri 210 biasanya mencukupi. Untuk keperluan aliran udara yang lebih tinggi, siri 310 disyorkan. Untuk sistem pneumatik besar atau aplikasi dengan penggunaan udara yang tinggi, siri 410 adalah pilihan utama.
Ketiga-tiga siri menyediakan fungsi operasi yang sama; perbezaan utama ialah saiz injap dan kapasiti aliran.
