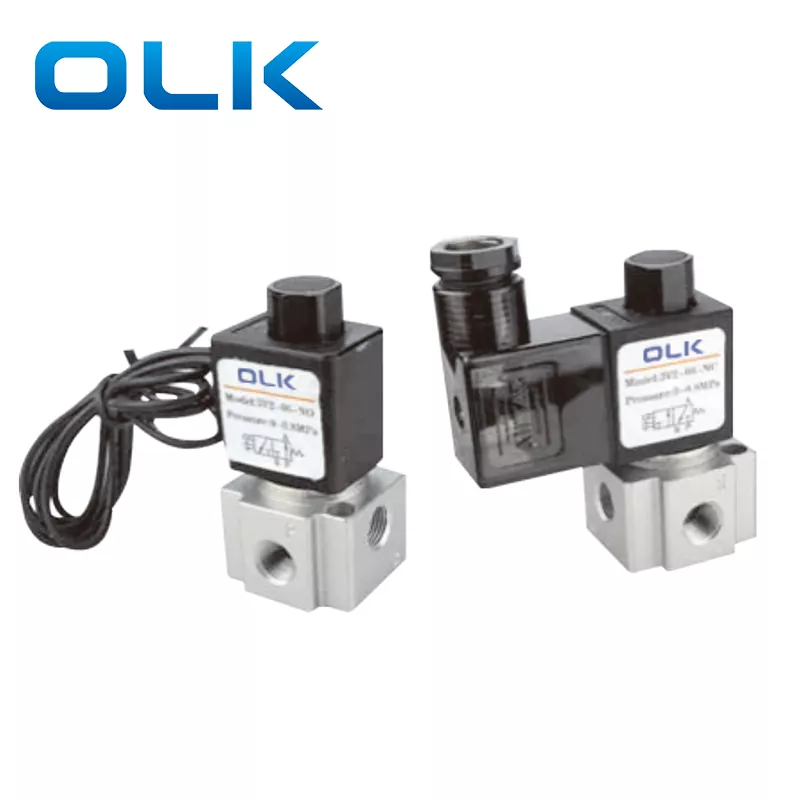

Injap solenoid 3v2 adalah kecil, ringan, dan mudah dipasang. Tubuhnya diperbuat daripada aluminium yang kuat, yang menentang karat dan kerosakan. Injap menggunakan gegelung solenoid yang boleh dipercayai dengan pilihan untuk kuasa DC12V, DC24V, AC110V, atau AC220V.
Injap solenoid 3v2 jenama OLK ini berfungsi dengan baik untuk kawalan udara aliran sederhana. Ia bertukar dengan cepat, menggunakan sedikit kuasa, dan bertahan lama. Ia biasanya boleh ditutup (NC), biasanya dibuka (tidak), atau dua solenoid. Ia sering digunakan dalam talian automasi, mesin pembungkusan, mesin percetakan, dan mesin makanan. Saiznya yang kecil menjadikannya sempurna untuk ruang yang ketat.
1. Struktur bertindak dengan penukaran sensitif.

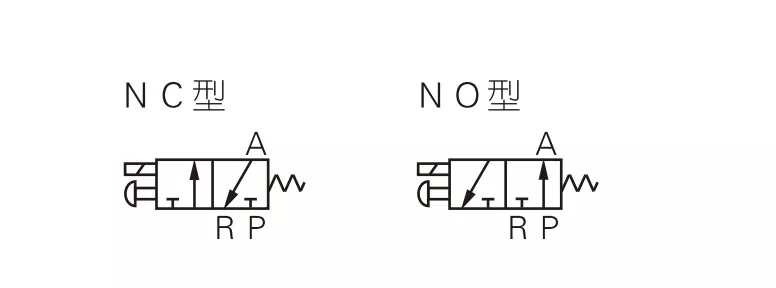

2. Normal ditutup (NC) dan biasanya terbuka (tidak) jenis yang tersedia.
3. Reka bentuk penutupan untuk pengedap yang baik dan aliran besar.
4. Tiada pelinciran diperlukan.
5. Dilengkapi dengan penindasan manual untuk pemasangan dan ujian mudah.
6. Pilihan voltan standard yang disediakan.
|
Kod pesanan |
||||||||
|
3v |
2 |
- |
08 |
NC |
A |
|
|
|
|
Model |
Kod |
|
Saiz pelabuhan |
Jenis bertindak |
Voltan standard |
Kemasukan elektrik |
Jenis Thread |
|
|
3v: 2 kedudukan 3 cara |
Siri 2: 2 |
|
06: G1/8 |
NC: Biasanya ditutup |
A: AC220V |
Kawasan yang berkesan |
B: DC24V |
|
|
|
|
|
08: G1/4 |
Tidak: Biasanya dibuka |
B: DC24V |
I: Jenis baris |
T: npt |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Model |
3v206 |
3v208 |
|
Medium kerja |
Udara (ditapis oleh penapis 40 μm atau lebih tinggi) |
Udara (ditapis oleh penapis 40 μm atau lebih tinggi) |
|
Jenis bertindak |
Bertindak langsung |
|
|
Saiz pelabuhan |
G1/8 |
G1/4 |
|
Kedudukan & cara |
2 kedudukan 3 cara |
|
|
Kawasan yang berkesan |
3.2 mm² (CV = 0.18) |
3.4 mm² (CV = 0.19) |
|
Pelinciran |
Tidak diperlukan |
|
|
Julat tekanan operasi |
0 ~ 0.8 MPa (0 ~ 114 psi) |
|
|
Tekanan bukti |
1.5 MPa (215 psi) |
|
|
Suhu operasi (℃) |
-20 ~ 70 |
|
|
Bahan badan |
Aloi aluminium |
|
|
Voltan standard |
AC220V AC110 AC24V DC24V DC12V |
|
Julat voltan |
AC: ± 15% DC: ± 10% |
|
Penggunaan kuasa |
AC: 7VA DC: 7.0W |
|
Kelas perlindungan |
IP65 (DIN40050) |
|
Gred penebat |
Tahap b |
|
Jenis penyambung |

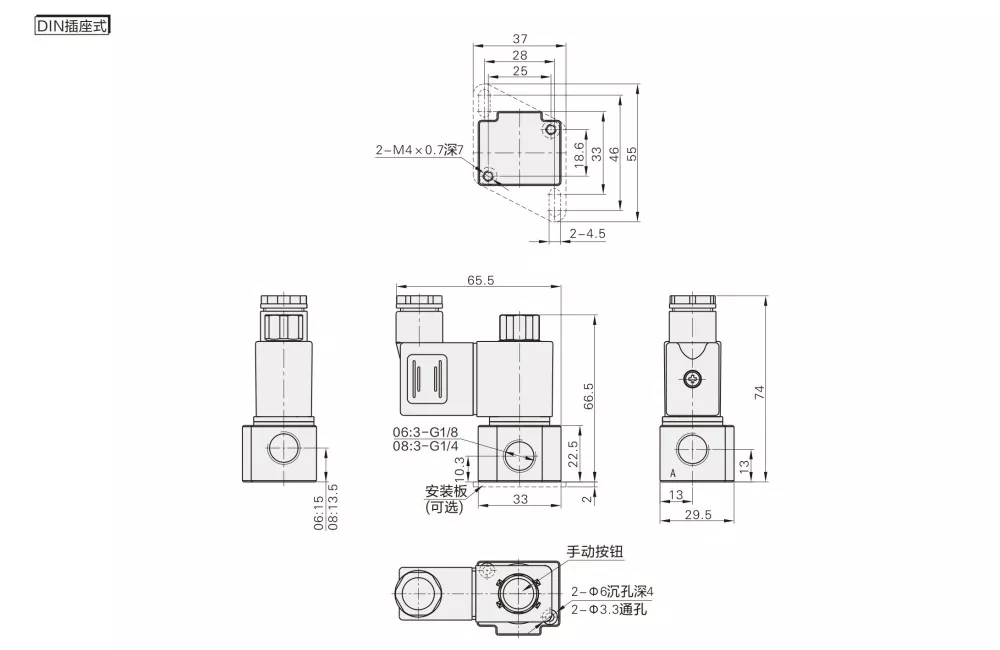

Jenis Palam Din/Jenis Talian |
|
Min.Excitation Time |
0.05 saat |
|
Tidak |
Nama |
|
1 |
Skru Countersunk |
|
2 |
Lengan Spacer |
|
3 |
Perhimpunan teras |
|
4 |
Spring |
|
5 |
Badan |
|
6 |
Gasket |
|
7 |
Skru Countersunk |
|
8 |
Plunger Rod |
|
9 |
Gegelung |
|
10 |
Menggerakkan teras besi |
|
11 |
Mesin basuh tetap |
|
12 |
Kacang tetap |
|
13 |
Butang manual |
|
14 |
Terminal |
|
15 |
Gasket terminal |
|
Item |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3v2-06/3v2-08 |
3v3-08 |
|
Medium kerja |
Udara |
Udara, air, minyak |
Udara |
Udara |
|
Keadaan awal: |
NC |
NC/NO |
Tidak/NC |
Tidak/NC |
|
Jenis pengaktifan |
Bertindak langsung |
Bertindak langsung |
Bertindak langsung |
Bertindak langsung |
|
Saiz pelabuhan |
M5; G1/8 |
G1/8; G1/4 |
G1/8; G1/4 |
G1/4 |
|
Kedudukan & cara |
Kedudukan 3 port 2 |
Kedudukan 2 port 2 |
Kedudukan 3 port 2 |
Kedudukan 3 port 2 |
|
Pelinciran |
Tidak diperlukan |
Tidak diperlukan |
Tidak diperlukan |
Tidak diperlukan |
|
Tekanan kerja |
0-0.7 MPa |
0-0.7 MPa |
0-0.8 MPa |
0-0.8 MPa |
|
Tekanan bukti |
1.2 MPa |
1.5 MPa |
1.2 MPa |
1.2 MPa |
|
Saiz orifis |
φ1.2 mm |
φ2.5 mm |
Φ3.2 mm/φ3.4 mm |
Φ11 mm (aliran udara besar) |
S: Apa yang berbeza antara injap solenoid 3v2 dan 3v3?
A: 3v2: Aliran Tengah, Saman untuk Sistem Kawalan Pneumatik Kecil
3v3: aliran tinggi, saman untuk pelbagai silinder atau aplikasi aliran tinggi.
Perbezaan struktur: 3v3 mempunyai badan yang lebih besar dan boleh mengendalikan tekanan dan aliran yang lebih tinggi.
S: Berapakah saiz orifis injap solenoid 3v2?
A: 3v2-06 saiz orifis injap adalah 3.2mm; 3v2-06 saiz orifis injap adalah 3.4mm
S: Produk mana yang boleh diganti oleh OLK 3V2?
A: OLK 3V2 boleh menggantikan injap solenoid siri Airtac 3v2 dengan fungsi yang sama dan spesifikasi yang serupa.
