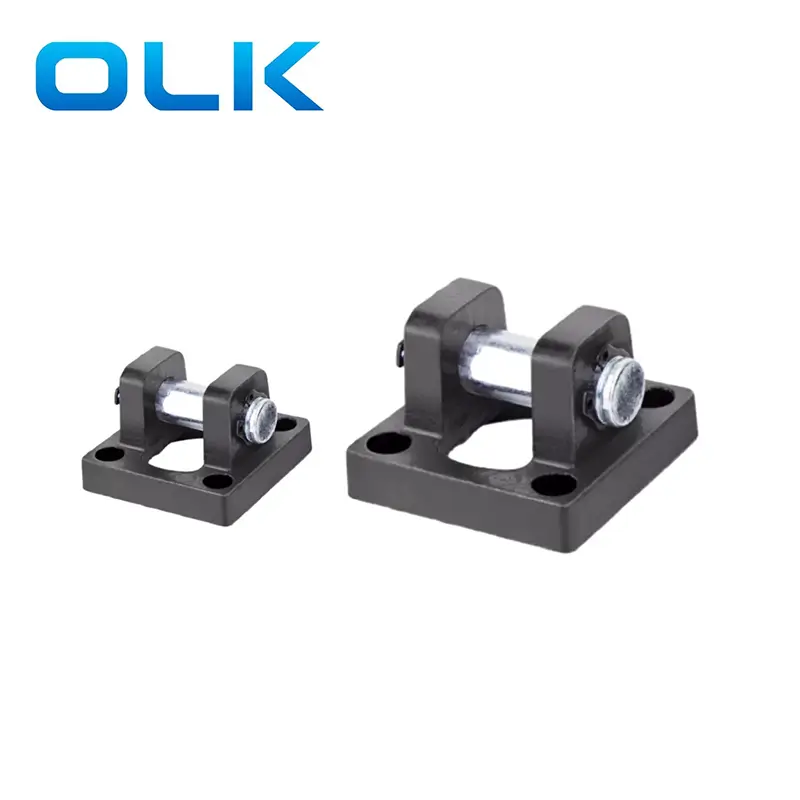

Syarikat Pneumatik Pneumatik Double Ear Bread Mount-Cb Clevis Mounting Bracket untuk SC Series Pneumatic Cylinder.CB Clevis Bracket mempunyai dua sisi dengan simetri dan centr slot design.it mempunyai penjajaran dan kestabilan yang lebih baik. Sistem gerakan keraps.cb pendakap pemasangan Clevis sesuai untuk silinder pneumatik saiz medium dan besar, beban tugas berat, atau aplikasi dinamik.
CB Clevis Mounting Bracket digunakan secara meluas dalam peralatan percetakan, jentera makanan, garisan pembungkusan, dan peranti lain yang memerlukan sambungan terapung di hujung bergerak.
|

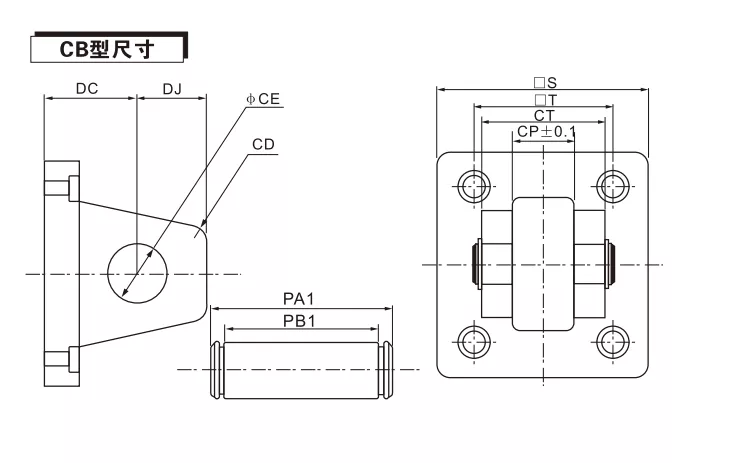

Kod / Bore diameter |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Cc |
19 |
19 |
19 |
19 |
32 |
32 |
50 |
55 |
60 |
|
CD. |
5 |
5 |
3 |
3 |
8 |
8 |
8 |
9 |
9 |
|
CE |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
CJ |
13 |
13 |
15 |
15 |
21 |
21 |
31 |
35.5 |
36 |
|
Cp |
16.3 |
20.3 |
20.3 |
20.3 |
32.3 |
32.3 |
70 |
90 |
90 |
|
Ct |
32 |
44 |
52 |
52 |
64 |
64 |
130 |
170 |
170 |
|
PA1 |
41 |
51.8 |
60.3 |
60.3 |
73.8 |
73.8 |
139 |
181 |
181 |
|
PB1 |
33.5 |
45.5 |
54 |
54 |
65.5 |
65.5 |
131.5 |
171.5 |
171.5 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Silinder pneumatik apa yang boleh digunakan pada pendakap pelekap CB Clevis?
Kedudukan pemasangan dari empat lubang berulir tetap dan hanya boleh digunakan untuk silinder SC,

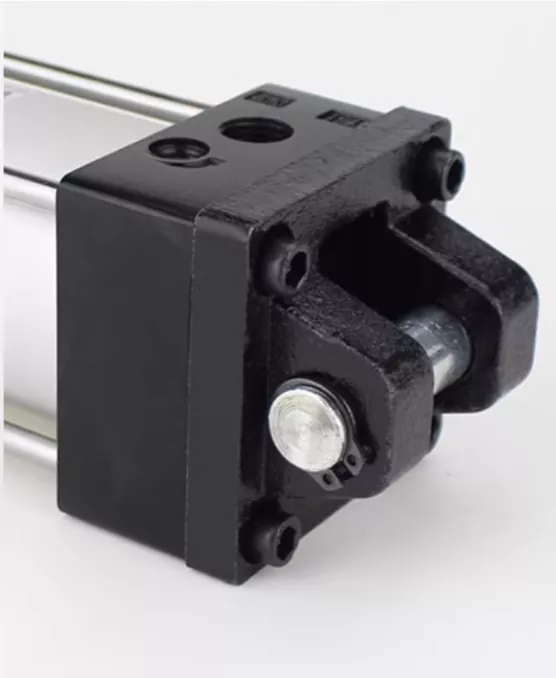

Bagaimana cara memasang CB Cylinder Clevis Mount pada silinder SC?
Sejajarkan empat skru dengan empat lubang berulir di bahagian bawah silinder SC, selesaikan kedudukan mereka dengan skru, dan akhirnya ketatkan setiap lubang berulir mengikut urutan
Apakah perbezaan antara CA dan CB?
CA Clevis adalah clevis tunggal, CB clevis adalah clevis double.
Adakah pendakap pelekap CB Clevis termasuk skru?
Spesifikasi yang berbeza dari CB Cylinder Clevis Mount Gunakan skru yang berbeza. Sila rujuk jualan untuk pertanyaan dan petikan khusus
