TCTC-M BRACKET

Model:TC32

Sebagai pembuatan kurungan TC/TC-M profesional, anda boleh yakin untuk membeli kurungan TC/TC-M dari kilang kami dan OLK akan menawarkan perkhidmatan selepas jualan terbaik dan penghantaran tepat pada masanya. Kurungan pemasangan standard OLK untuk pendakap TC/TC-M pertengahan terbentuk daripada pengacuan suntikan besi kekuatan tinggi, dan permukaannya disalut dengan teknologi zink hitam, yang tidak mudah untuk berkarat dan tahan karat. Kurungan TC/TC-M biasanya dipasang di kedudukan tengah silinder pneumatik, dan pendakap pemasangan TC boleh diperbaiki di mana-mana kedudukan. Silinder udara boleh berayun di sekitar paksi telinga tengah, yang sesuai untuk silinder saiz yang panjang. Reka bentuk pendakap pemasangan untuk TC dan TC-M adalah stabil secara struktural, pastikan silinder udara tidak menggoncang semasa gerakan reciprocating berkelajuan tinggi.

Hantar Pertanyaan

Penerangan Produk

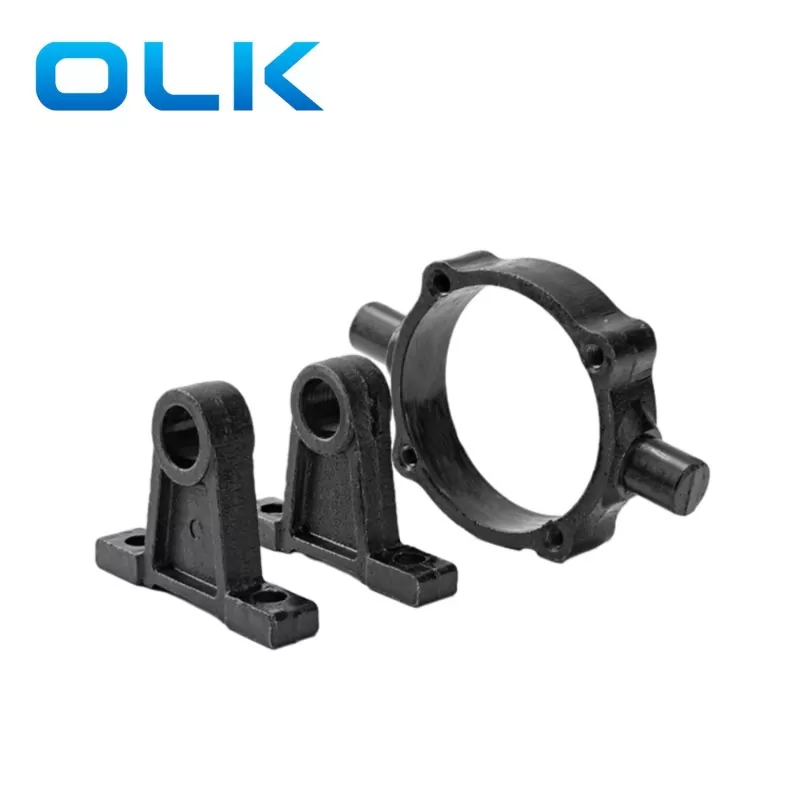

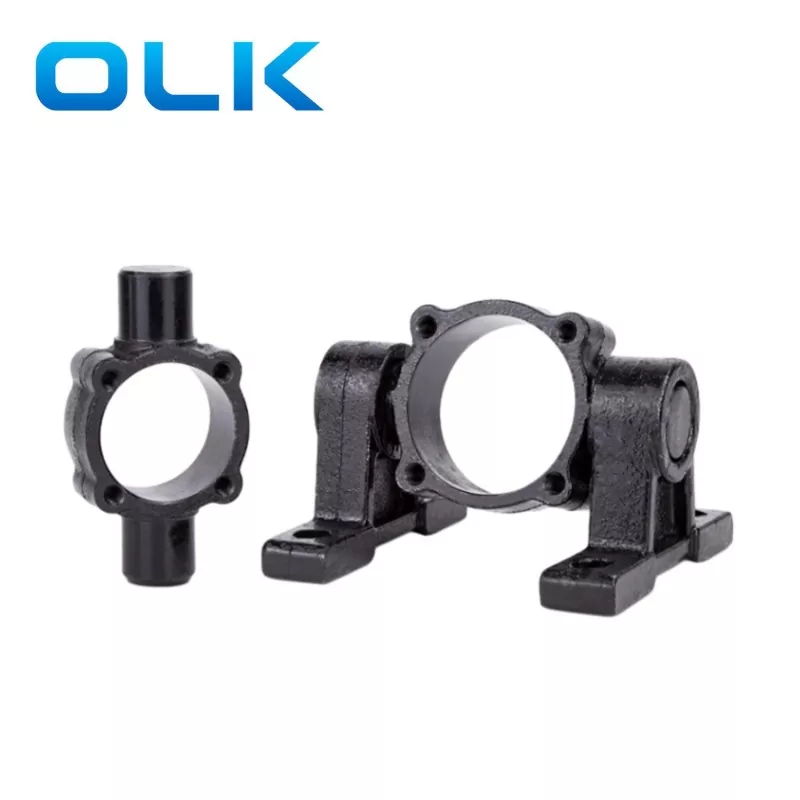

Berbanding dengan kurungan TC, pendakap pemasangan TC-M mempunyai dua pangkalan pemasangan tambahan, dan struktur pendakap TC-M lebih mantap, sesuai untuk aplikasi dengan kekerapan operasi silinder yang tinggi atau daya penggerak yang tinggi.

Kedua-dua ayunan pendakap TC dan TC-M mempunyai ciri-ciri putaran 360 °. TC/TC-M boleh melakukan pergerakan lengan rocker menegak dan menyesuaikan tahap kebebasan pergerakan silinder udara, saman untuk senario kerja seperti peralatan pembungkusan, sistem penyortiran, peralatan pemasangan, dll.

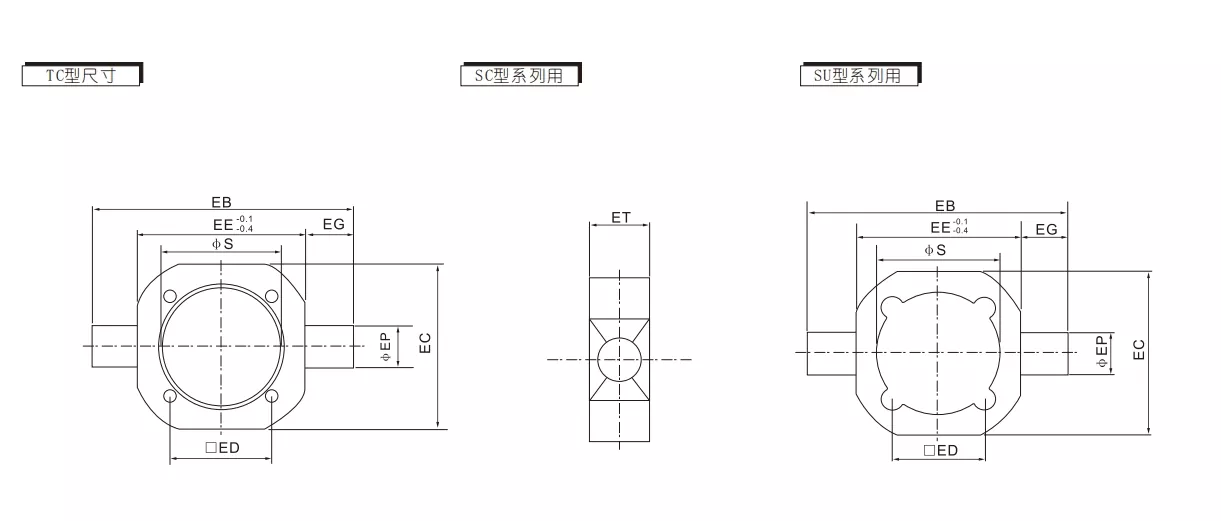

Data dimensi luaran TC kurungan TC

Kod / Bore diameter	Eb	Ec	Ed	Dari	Cth	Ep	Et	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

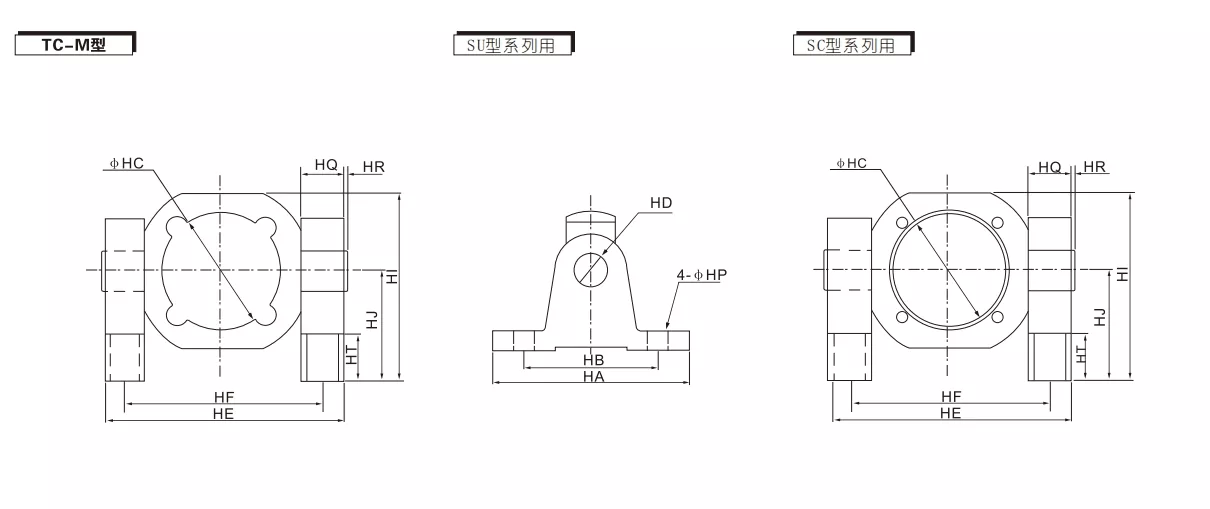

Data dimensi luaran TC-M

Kod / Bore diameter	Ha	Hb	HC	HD	Dia	Hf	Hai	HJ	HQ	Hr	Ht	Hp
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14

Soalan Lazim:

Apakah perbezaan antara kurungan pemasangan TC dan TC-M?

TC Bracket: Biasanya pendakap pemasangan standard, sesuai untuk keperluan pemasangan umum.

TC-M Bracket: Direka sebagai pendakap pemasangan yang lebih baik, ia mungkin lebih sesuai untuk persekitaran pemasangan tertentu atau memberikan sokongan yang lebih stabil.

Apakah bahan untuk kurungan TC?

Bahan Bracket Brand TC OLK adalah besi.

Silinder apa saman pendakap TC/TC-M?

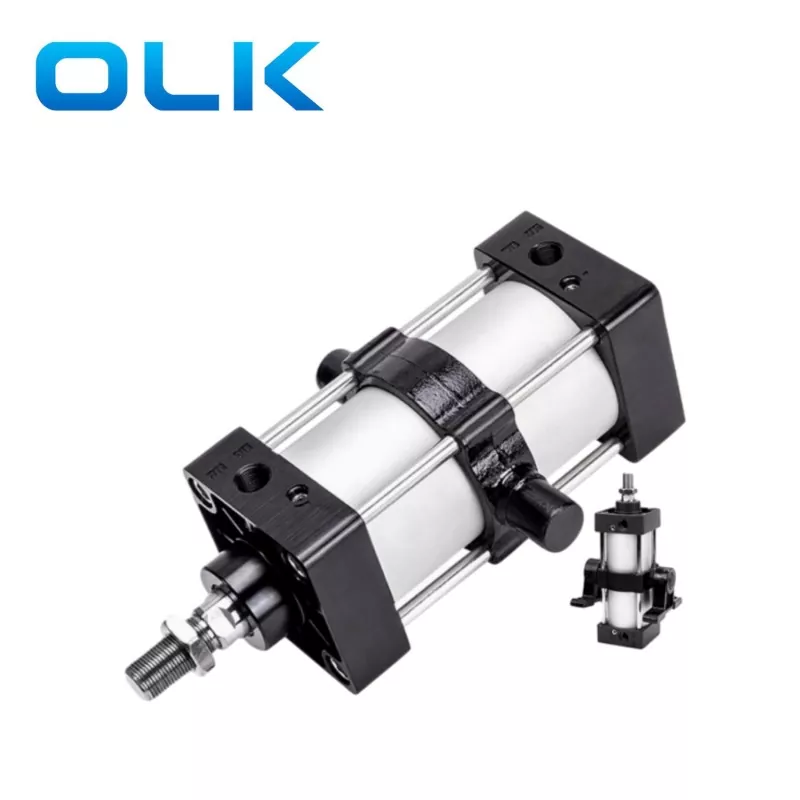

TC pemasangan saman pendakap untuk silinder pneumatik SC.
