Suis magnet silinder

OLK Pneumatic adalah salah satu pengeluar dan pembekal suis magnet silinder profesional di China. Produk kami mempunyai stok kilang, selamat datang ke suis magnet silinder borong dari kami.

Hantar Pertanyaan

Penerangan Produk

Suis magnet silinder digunakan untuk mengesan kedudukan strok silinder udara, tidak memerlukan injap kawalan mesin atau suis strok dan kurungan pemasangan mereka di kedua -dua hujung strok, dan tanpa memerlukan blok perlanggaran pada akhir batang omboh, menjadikannya mudah digunakan dan kompak dalam struktur. Kebolehpercayaan yang tinggi, jangka hayat panjang, kos rendah, dan masa tindak balas suis pendek, oleh itu ia telah digunakan secara meluas.

OLK mencadangkan apabila menggunakan, penting untuk diperhatikan bahawa suis magnet silinder tidak boleh dipasang berhampiran peranti dengan medan magnet yang kuat. Apabila dua silinder pneumatik dilengkapi dengan suis magnet bergerak selari, untuk mengelakkan gangguan magnet, jaraknya lebih besar daripada 40mm. Ia perlu untuk memeriksa secara kerap sama ada kedudukan suis magnet diimbangi.

Ciri -ciri suis induksi magnet

· Sensing pintar

· Kestabilan magnet, induksi sensitif

· Mudah dipasang, boleh dipasang di mana -mana kedudukan di sepanjang strok silinder

Model	CS1-F	CS1-in	CS1-J	CS1-S	CS1-G	D-A93	D-A73	D-Z73	D-A54
Silinder yang berkenaan	Sc/mal/ma	Sc/mal/ma	SDA/TDA/TN	Jahat/saya	SDA (alur)	Su (SMC)	CQ2B (SMC)	CXS (SMC)
Kaedah pemasangan	Tali leher/tali pinggang cincin	Tali leher/tali pinggang cincin	Jejak	Dibatalkan	Jejak	Jejak	Jejak	Jejak	Jejak
Foto
Rajah aplikasi silinder
Gambarajah dimensi garis besar
Jenis Tukar	SPST biasanya dibuka	SPST biasanya dibuka	SPST biasanya dibuka	SPST biasanya dibuka	SPST biasanya dibuka	SPST biasanya dibuka	SPST biasanya dibuka	SPST biasanya dibuka	SPST biasanya dibuka
Jenis penderiaan	Suis buluh dengan kenalan	Suis buluh dengan kenalan	Suis buluh dengan kenalan	Suis buluh dengan kenalan	Suis buluh dengan kenalan	Suis buluh dengan kenalan	Suis buluh dengan kenalan	Suis buluh dengan kenalan	Suis buluh dengan kenalan
Voltan operasi	5-240V DC/AC	5-240V DC/AC	5-240V DC/AC	5-240V DC/AC	5-240V DC/AC	5-240V DC/AC	5-240V DC/AC	5-240V DC/AC	5-240V DC/AC
Max Switching Current	100mA (Max)	100mA (Max)	100mA (Max)	100mA (Max)	100mA (Max)	100mA (Max)	100mA (Max)	100mA (Max)	100mA (Max)
Kapasiti hubungan maksimum	10W (Max)	10W (Max)	10W (Max)	10W (Max)	10W (Max)	10W (Max)	10W (Max)	10W (Max)	10W (Max)
Penggunaan kuasa dalaman	Tiada	Tiada	Tiada	Tiada	Tiada	Tiada	Tiada	Tiada	Tiada
Penurunan voltan	Max 2.5v @ 10mA DC	Max 2.5v @ 100mA DC	Max 2.5v @ 100mA DC	Max 2.5v @ 10mA DC	Max 2.5v @ 10mA DC	Max 2.5v @ 40mA DC	Max 2.5v @ 10mA DC	Max 2.5v @ 40mA DC	Max 2.5v @ 40mA DC
Arus kebocoran						Max 10W		Max 10W	Max 10W
Cahaya penunjuk	LED merah	LED merah	LED merah	LED merah	LED merah	LED merah	LED merah	LED merah	LED merah
Kabel	2.8φ, 2C, PVC tahan minyak kelabu	2.8φ, 2C, PVC tahan minyak kelabu	2.8φ, 2C, PVC tahan minyak kelabu	2.8φ, 2C, PVC tahan minyak kelabu	2.8φ, 2C, PVC tahan minyak kelabu	2.8φ, 2C, PVC tahan minyak kelabu	2.8φ, 2C, PVC tahan minyak kelabu	2.8φ, 2C, PVC tahan minyak kelabu	2.8φ, 2C, PVC tahan minyak kelabu
Kepekaan					60 Gauss	60 Gauss	60 Gauss	60 Gauss	60 Gauss
Kekerapan penukaran maksimum	200Hz	200Hz	200Hz	200Hz	-	–	-	–	-
Suhu operasi	–	–	–	–	–	–	–	–	–
Rintangan kejutan	30g	30g	30g	30g	30g	30g	30g	30g	30g
Rintangan getaran	–	–	–	–	–	–	–	–	–
Gred perlindungan	–	–	–	–	–	–	–	–	–
Litar pelindung	Tiada	Tiada	Tiada	Tiada	Tiada	Tiada	Tiada	Tiada	Tiada

Aksesori untuk suis magnet

Model	Su-10	Su-12	Su-15	Su-16	Su-18	TCS1-F
Silinder yang berkenaan	Su32	Su32/40/50	Itu	SU80/100/12		Kurungan
Kaedah pemasangan	Jejak	Jejak	Jejak	Jejak	Jejak	Skru
Unit	PCS	PCS	PCS	PCS	PCS	PCS

Aksesori untuk suis magnet-Hubungan zip keluli tanpa stain

Model	MA-16	MA-20	MA-25	MA-32	MA-40	Mal-16	Mal-20	Mal-25	Mal-32	Mal-40
Unit	PCS	PCS	PCS	PCS	PCS	PCS	PCS	PCS	PCS	PCS

Kaedah pemasangan suis magnet silinder udara:

1: Selamat dengan ikatan zip keluli tahan karat

2: Tetapkan pada batang tarik

3: Pasang terus dari slot pemasangan

4: Pemasangan kereta api

Langkah berjaga -jaga untuk suis magnet

· Jangan suis 2-wayar litar pintas.

Suis magnet 2-wayar mempunyai rintangan yang sangat rendah. Menyambungkannya terus ke kuasa boleh menyebabkan litar pintas dan membakar suis.

· Periksa polaritas pendawaian.

Suis 2-wayar mesti dihubungkan dengan polariti yang betul. Pendawaian terbalik boleh menyebabkan cahaya isyarat tidak menghidupkan.

Suis 3-wayar juga mesti berwayar dengan betul, atau mereka mungkin rosak.

· Jangan sambungkan terus ke beban induktif yang besar.

Beban besar seperti motor atau injap solenoid besar boleh menyebabkan arus lonjakan dan memusnahkan suis. Pastikan voltan dan arus stabil dan bersih.

· Elakkan medan magnet yang kuat dan cip logam.

Ini dapat mengurangkan kepekaan dan menyebabkan isyarat palsu atau kegagalan. Untuk persekitaran magnet yang kuat, gunakan suis magnet khas yang direka untuk kegunaan itu.

· Jangan gunakan dalam persekitaran yang keras.

Kepala sensor diperbuat daripada resin. Elakkan air, bahan kimia, atau air laut, yang boleh menyebabkannya retak atau membengkak.

· Mengendalikan dengan berhati -hati.

Suis magnet adalah rapuh. Elakkan kesan, menarik, atau pengendalian kasar semasa penyimpanan, pengangkutan, dan pemasangan.

· Kebocoran semasa dalam suis elektronik 2-wayar.

Suis ini mempunyai arus kebocoran kecil. Pastikan arus permulaan beban lebih tinggi daripada arus kebocoran untuk mengelakkan isyarat palsu. Suis 3-wayar mempunyai kebocoran yang lebih rendah, atau gunakan suis mekanikal tanpa kebocoran.

· Untuk keadaan khas lain, berunding sebelum digunakan.

Hubungi pasukan OLK untuk mengelakkan kerosakan atau kerugian daripada penggunaan yang tidak betul.

Soalan Lazim:

Bagaimana suis magnet digunakan?

Suis magnet boleh digunakan bersempena dengan PLC, relay, dan pengawal lain untuk menghantar isyarat.

Apakah langkah berjaga -jaga untuk suis magnet?

Jangan litar pintas bekalan kuasa secara langsung apabila menggunakan suis magnet.

Apakah suis magnet bukan hubungan?

Suis magnet bukan hubungan berfungsi secara berbeza dari jenis hubungan. Ia menggunakan komponen elektronik untuk mengesan magnet, bukannya bahagian mekanikal seperti suis buluh. Itulah sebabnya ia juga dipanggil suis magnet keadaan pepejal atau elektronik. Ia mempunyai ketahanan yang lebih baik terhadap kejutan dan getaran, dan jangka hayatnya hampir kekal.

Perbandingan dua kaedah pengesanan kedudukan untuk silinder
Cara pengesanan		ciri
Had Suis: Had Suis dipasang dengan blok perlanggaran di hadapan batang omboh. Dalam jenis suis had, blok perlanggaran dipasang pada batang omboh, dan had suis (seperti suis perjalanan dan injap arah kawalan mekanikal) dipasang di kedua -dua hujung strok pergerakan rod omboh untuk mengesan strok pergerakan omboh. Ia adalah suis kenalan.		1) Beban kerja reka bentuk, pemasangan, debugging, dan penyelenggaraan adalah besar. 2) Ruang pemasangan besar 3) Kos adalah tinggi. 4) Jika digunakan secara tidak wajar, jangka hayat adalah pendek. 5) Tidak terjejas oleh medan magnet

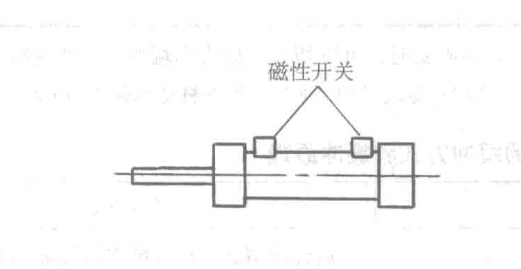

Suis magnet: Jenis suis magnet adalah untuk memasang dua suis magnet secara langsung pada kedudukan yang berbeza pada badan silinder untuk mengesan strok pergerakan silinder udara. Ia adalah suis bukan hubungan.		1) Reka bentuk dan masa pemasangan yang sangat menjimatkan, senang debug 2) Ruang pemasangan kecil 3) Kos sangat dikurangkan, dengan lampiran yang lebih sedikit. 4) Ia mempunyai kebolehpercayaan yang tinggi, jangka hayat yang panjang, dan kebolehulangan kedudukan tindakan yang baik. Tidak ada masalah kerosakan kesan mekanikal, dan ia mempunyai keupayaan rintangan debu, air, dan minyak yang kuat. 5) Mudah untuk mencapai kawalan sendi pneumatik elektrik 6) Langkah anti magnet harus diambil dalam medan magnet yang kuat
