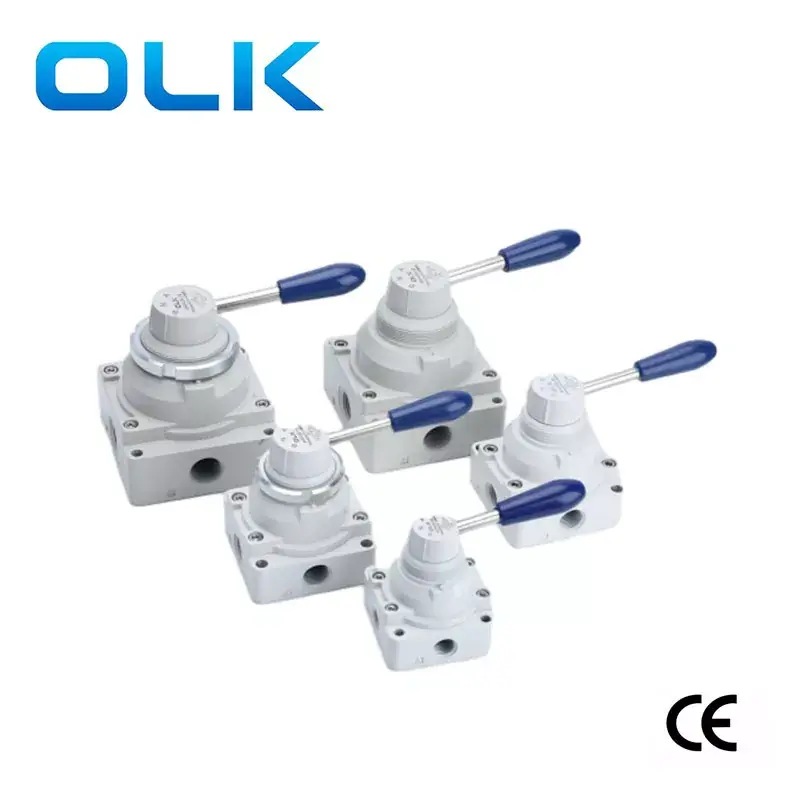

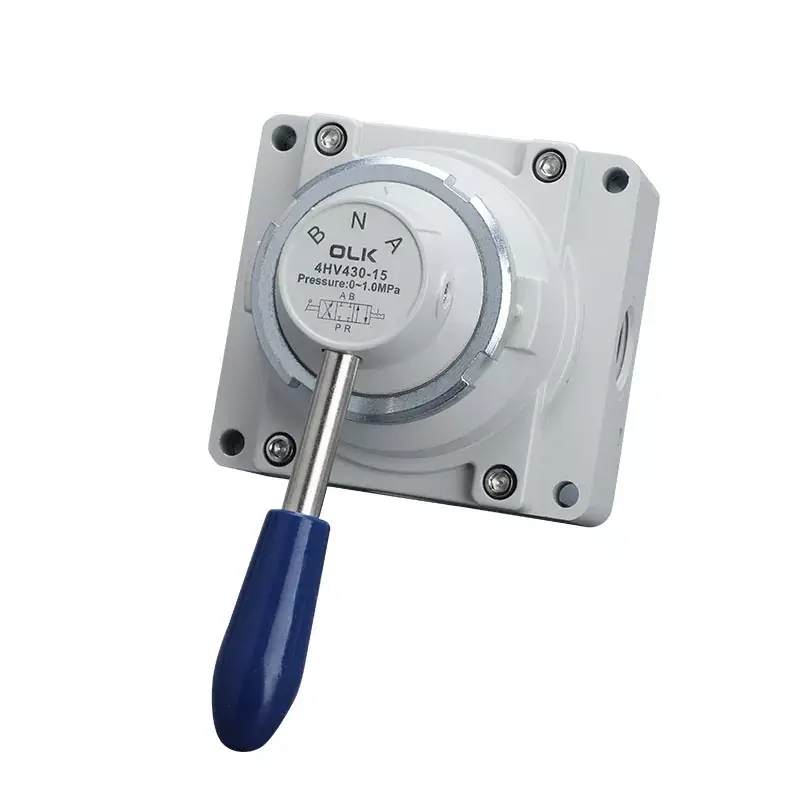

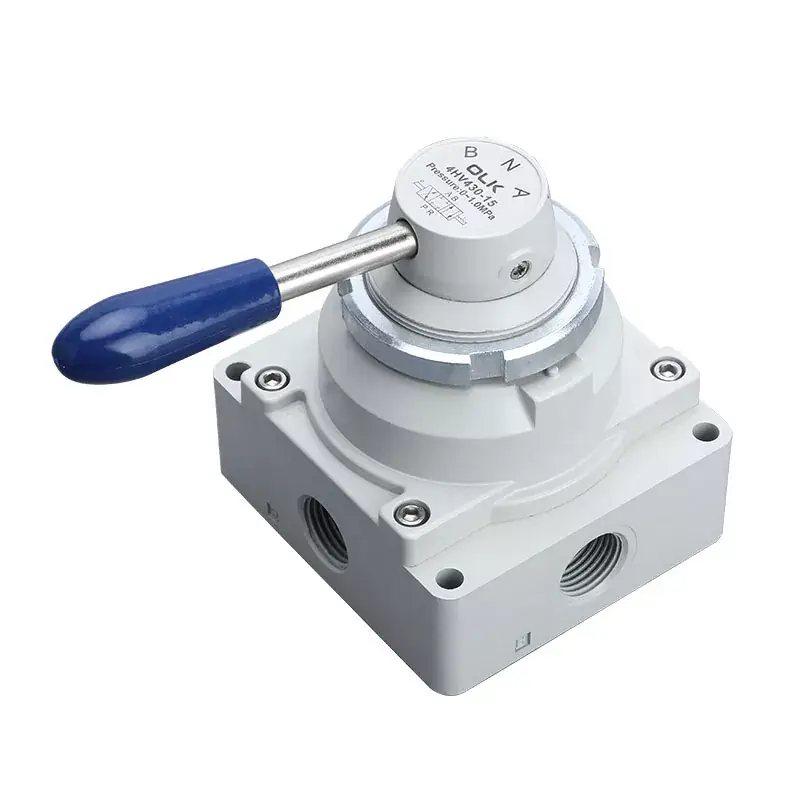

OULEIKAI (OLK) 4HV Siri Dua-Way Four-Port/Three-Way Four-Port Injap tangan beroperasi dihidupkan dengan memutar tuil manual, menawarkan rasa sentuhan yang baik dan operasi lancar.
Injap yang dikendalikan tangan 4HV mempunyai kawasan aliran berkesan yang besar dan kehilangan tekanan rendah, yang membantu mengurangkan penggunaan tenaga dan meningkatkan kecekapan semasa pemindahan bendalir. Di samping itu, ia menawarkan dua jenis pemasangan untuk pengguna memilih dari: pemasangan panel dan pemasangan bawah, dengan kacang pemasangan termasuk untuk pemasangan panel.
Secara keseluruhannya, injap manual OULEIKAI (OLK) 4HV adalah injap kawalan berprestasi tinggi dan mesra pengguna yang digunakan secara meluas dalam pelbagai sektor perindustrian. Untuk maklumat lebih terperinci mengenai injap manual 4HV, disarankan untuk berunding dengan manual produk yang berkaitan atau bercakap dengan kakitangan teknikal profesional.
1. Lancar dan ringan beralih dengan rasa sentuhan yang baik, kedudukan yang tepat:
2. Kawasan aliran berkesan yang besar dengan kehilangan tekanan rendah;
3. Kawasan aliran berkesan yang besar;
4. Dua kaedah pemasangan yang tersedia: Panel dan pemasangan bawah. Pemasangan panel dilengkapi dengan kacang pemasangan.
|
Kod pesanan |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
Model |
siri |
kedudukan |
|
Saiz pelabuhan |
Jenis Pemasangan: |
|
4HV: injap berputar manual tangan 4HV siri |
Siri 2: 200 |
24: 2/4 port |
|
06: PT1/8 |
Kosong |
|
|
Siri 3: 300 |
34: 3/4 port |
|
08: PT1/4 |
S: pemasangan panel (dengan kacang injap) |
|
|
4: 400 siri |
|
|
10: PT3/8 |
|
|
|
|
|
|
15: PT1/2 |
|
|
|
|
|
|
20: PT3/4 |
|
|
medium kerja |
Udara (ditapis melalui penapis melebihi 40μm) |
|
Tindakan |
kawalan tangan |
|
pelincir |
tidak perlu |
|
MPA Range Tekanan Kerja (PSI) |
0 ~ 1.0 (~ 145) |
|
Rintangan Tekanan Dijamin |
1.5mpa (215psi) |
|
Suhu kerja ° C. |
-20 ~ 70 |
|
model |
Diameter pelabuhan |

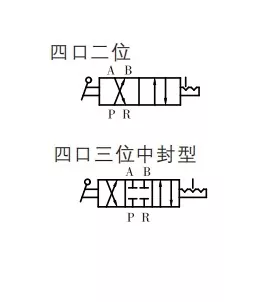

bilangan jawatan |
Kawasan keratan rentas yang berkesan mm² (nilai CV) |
|
4HV210-06 |
PT1/8 |
2 Kedudukan 4 Jalan |
14.0 (0.78) |
|
4HV230-06 |
PT1/8 |
Tiga empat cara |
14.0 (0.78) |
|
4HV210-08 |
PT1/4 |
2 Kedudukan 4 Jalan |
14.0 (0.78) |
|
4HV230-08 |
PT1/4 |
Tiga empat cara |
14.0 (0.78) |
|
4Hv310-08 |
PT1/4 |
2 Kedudukan 4 Jalan |
30.0 (1.67) |
|
4HV330-08 |
PT1/4 |
Tiga empat cara |
30.0 (1.67) |
|
4Hv310-10 |
PT3/8 |
2 Kedudukan 4 Jalan |
33.0 (1.83) |
|
4HV330-10 |
PT3/8 |
Tiga empat cara |
33.0 (1.83) |
|
4Hv410-15 |
PT1/2 |
2 Kedudukan 4 Jalan |
88.0 (4.89) |
|
4HV430-15 |
PT1/2 |
Tiga empat cara |
88.0 (4.89) |
|
4HV410-20 |
PT3/4 |
2 Kedudukan 4 Jalan |
95.0 (5.27) |
|
4HV430-20 |
PT3/4 |
Tiga empat cara |
95.0 (5.27) |
|

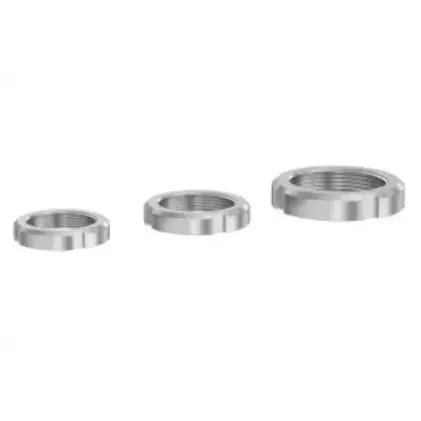

Model: |
Thread: |
|
4HV200 |
M35X1.5 |
|
4Hv300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
Injap putar tangan pneumatik OLK - perbandingan 5 model |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Model OLK |
4HV210/310/410/230/330/430 |
|
HV200A/B. |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D. |
|
Kedudukan |
2 Kedudukan 4 Jalan |
|
3 Kedudukan 4 Jalan |
|
3 Kedudukan 4 Jalan |
|
3 Kedudukan 4 Jalan |
|
3 Kedudukan 4 Jalan |
|
|
3 Kedudukan 4 Jalan |
|
|
|
|
|
|
|
|
|
Saiz pelabuhan |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Ciri -ciri produk |
Pemasangan panel |
|
A: Antara muka Quadrilateral B: Antara muka dua sisi, dengan pelemahan bunyi di bahagian bawah |
|
|
|
|
|
Kosong: Satu lubang di satu sisi l: Dua lubang di sisi bertentangan ； d: Empat lubang di bahagian bawah ； |
|
|
|
|
|
|
|
|
|
|
|
|
Mengendalikan |
Pemegang boleh tanggal |
|
Pemegang boleh tanggal |
|
Pemegang boleh tanggal |
|
Pemegang tidak boleh ditanggalkan/ plastik |
|
Pemegang boleh ditanggalkan, pemegang anti-scald |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensi asas |
200 Siri: 62 mm |
|
61.3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
Apakah ciri dalam injap kawalan tangan 4HV?
Injap tangan 4HV boleh menjadi pemasangan panel.
Berapa banyak jawatan yang boleh dipilih dalam injap manual 4HV?
2 kedudukan 4 cara dan 3 kedudukan 4 cara dua jenis boleh dipilih.
