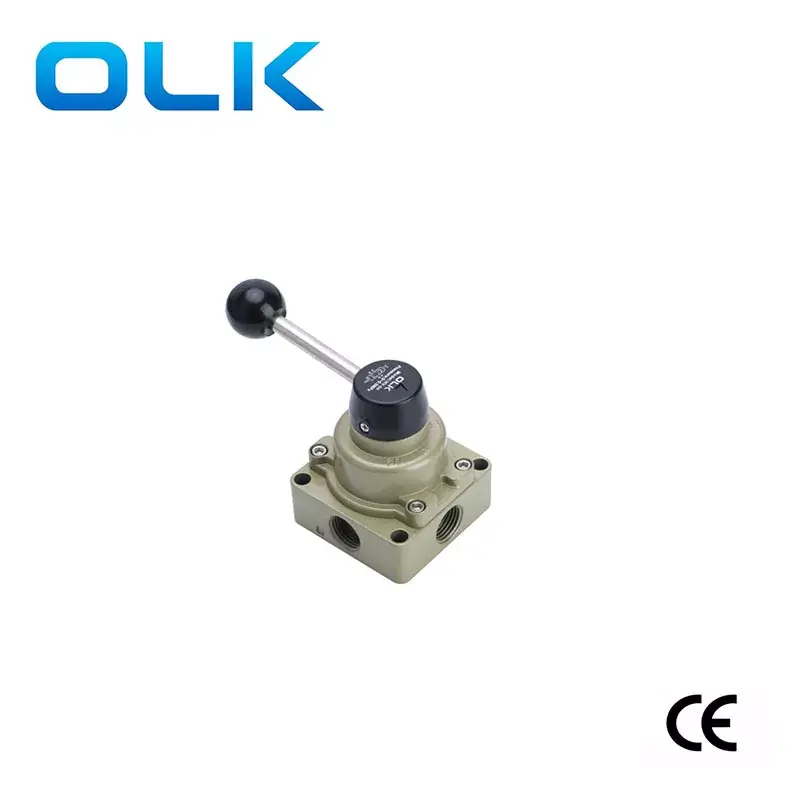

OLK adalah manual siri HV injap berputar 4 cara pengeluar dan pembekal di China.ouleikai (OLK) HV-02/03/04 Series empat cara injap yang dikendalikan tangan mempunyai asas aloi aluminium dan perumahan dengan rawatan pengoksidaan permukaan, menawarkan rintangan haus yang sangat baik dan menyegelkan sifat di bawah tekanan. Aloi aluminium mempunyai sifat fizikal yang unggul berbanding dengan aluminium tulen. Perbezaan antara injap manual HV-02, HV-03, dan HV-04 terletak pada saiz antara muka. Injap ini mempunyai tiga gear laras dengan tanda gear yang jelas dan biasanya digunakan untuk mengawal silinder, antara aplikasi lain.
Apabila beralih ke gear 02, pelabuhan ekon b melepaskan udara, lubang pelabuhan A ekzos, dan silinder meluas.
Apabila beralih ke gear N, kedua -dua pelabuhan ekzos A dan B ditutup, dan silinder berhenti di pertengahan.
Apabila beralih ke gear 01, pelabuhan ekzos melepaskan udara, ventilasi pelabuhan B, dan silinder menarik balik.
|
Model |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Medium kerja |
Udara (Penapis melalui skrin penapis melebihi 40μm) |
|||
|
Mod tindakan |
Kawalan tangan |
|||
|
Saiz pelabuhan |
Inlet = outlet = pt1/4 |
|||
|
Julat tekanan |
0.15-0.8mpa (21-114psi) |
|||
|
Kedudukan |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
|
Tekanan Woking |
'-10-60 ℃ |
|||
|
Tekanan bukti |
1.5mpa (215psi) |
|||
|
Injap putar tangan pneumatik OLK - perbandingan 5 model |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Model OLK |
4HV210/310/410/230/330/430 |
|
HV200A/B. |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D. |
|
Kedudukan |
2 Kedudukan 4 Jalan |
|
3 Kedudukan 4 Jalan |
|
3 Kedudukan 4 Jalan |
|
3 Kedudukan 4 Jalan |
|
3 Kedudukan 4 Jalan |
|
|
3 Kedudukan 4 Jalan |
|
|
|
|
|
|
|
|
|
Saiz pelabuhan |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Ciri -ciri produk |
Pemasangan panel |
|
A: Antara muka Quadrilateral B: Antara muka dua sisi, dengan pelemahan bunyi di bahagian bawah |
|
|
|
|
|
Kosong: Satu lubang di satu sisi l: Dua lubang di sisi bertentangan ； d: Empat lubang di bahagian bawah ； |
|
|
|
|
|
|
|
|
|
|
|
|
Mengendalikan |
Pemegang boleh tanggal |
|
Pemegang boleh tanggal |
|
Pemegang boleh tanggal |
|
Pemegang tidak boleh ditanggalkan/ plastik |
|
Pemegang boleh ditanggalkan, pemegang anti-scald |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensi asas |
200 Siri: 62 mm |
|
61.3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Model |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Medium kerja |
Udara (Penapis melalui skrin penapis melebihi 40μm) |
|||||
|
Mod tindakan |
Kawalan tangan |
|||||
|
Saiz pelabuhan |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Julat tekanan |
0.15-0.8mpa (21-114psi) |
|||||
|
Kedudukan |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
|
Tekanan Woking |
'-10-60 ℃ |
|||||
|
Tekanan bukti |
1.5mpa (215psi) |
|||||
