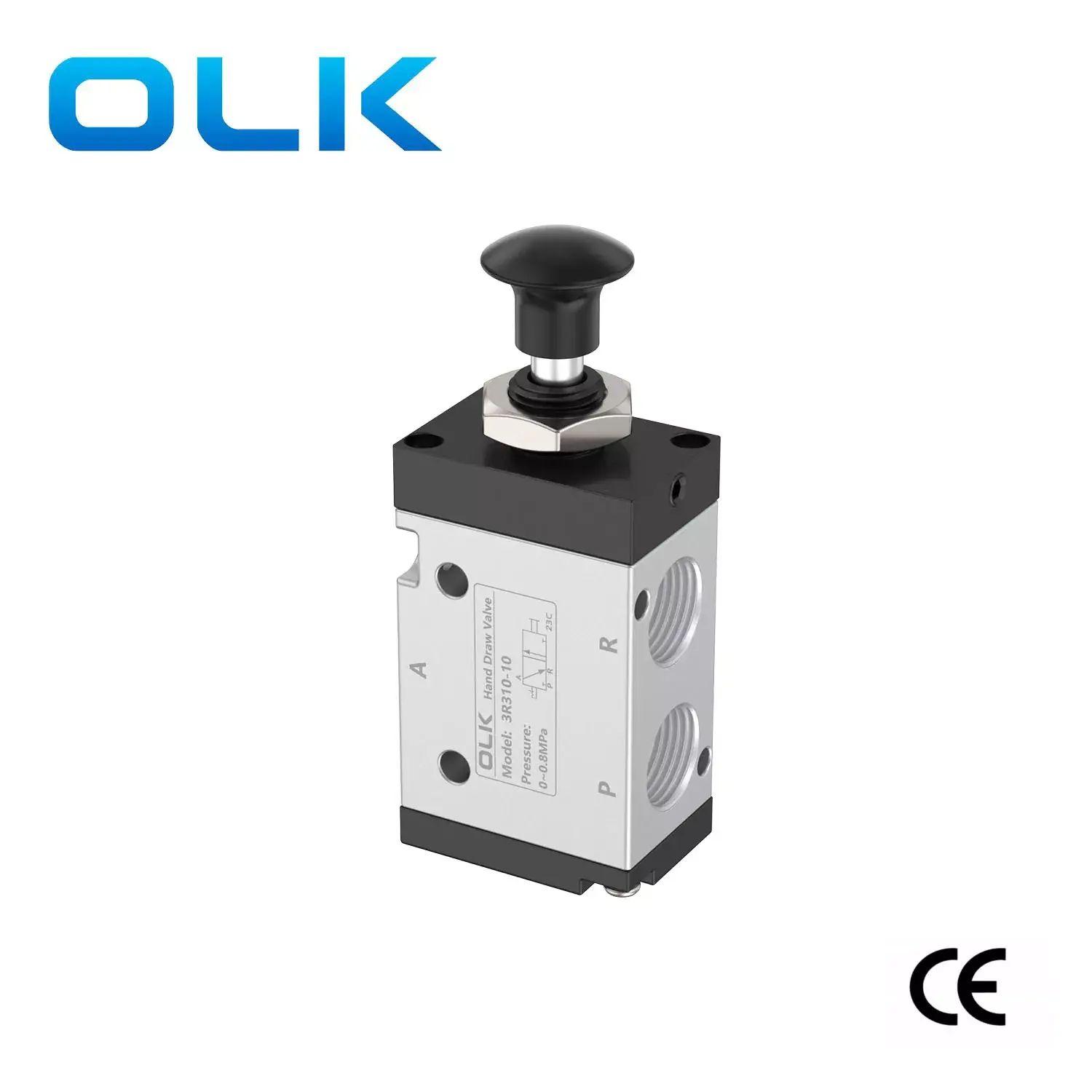

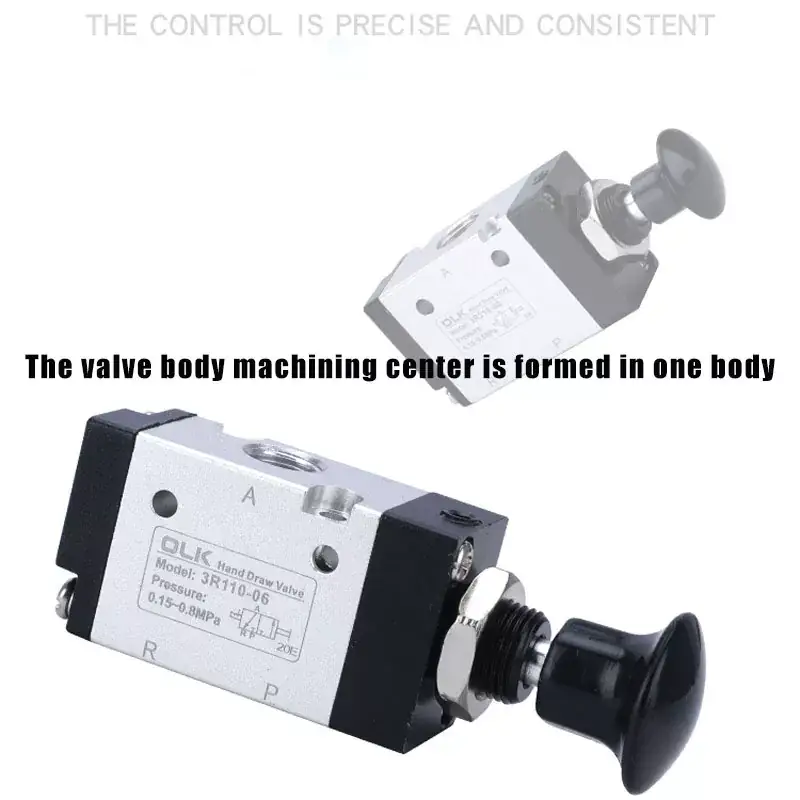

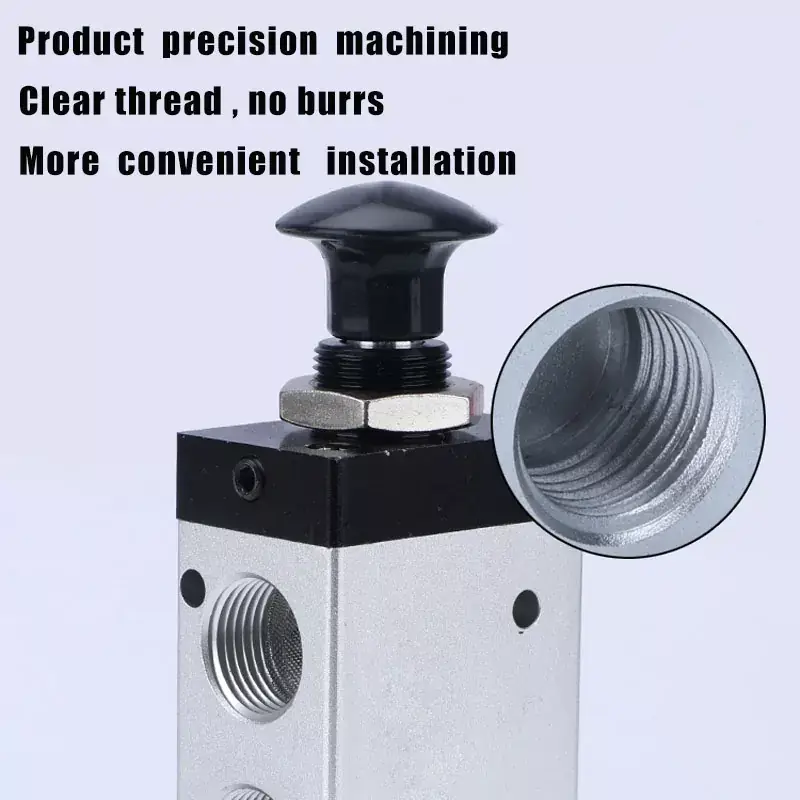

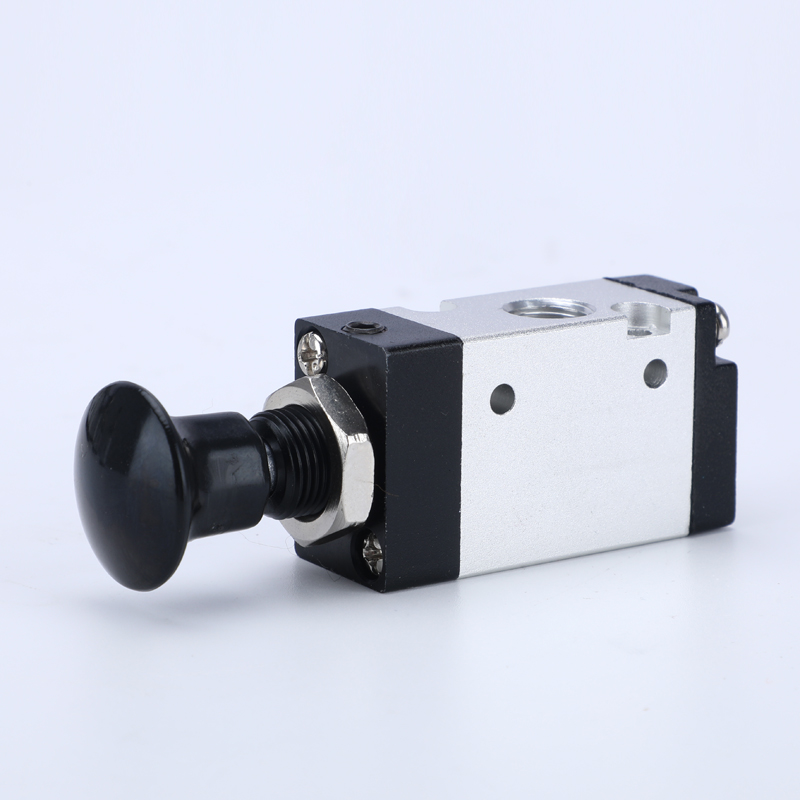

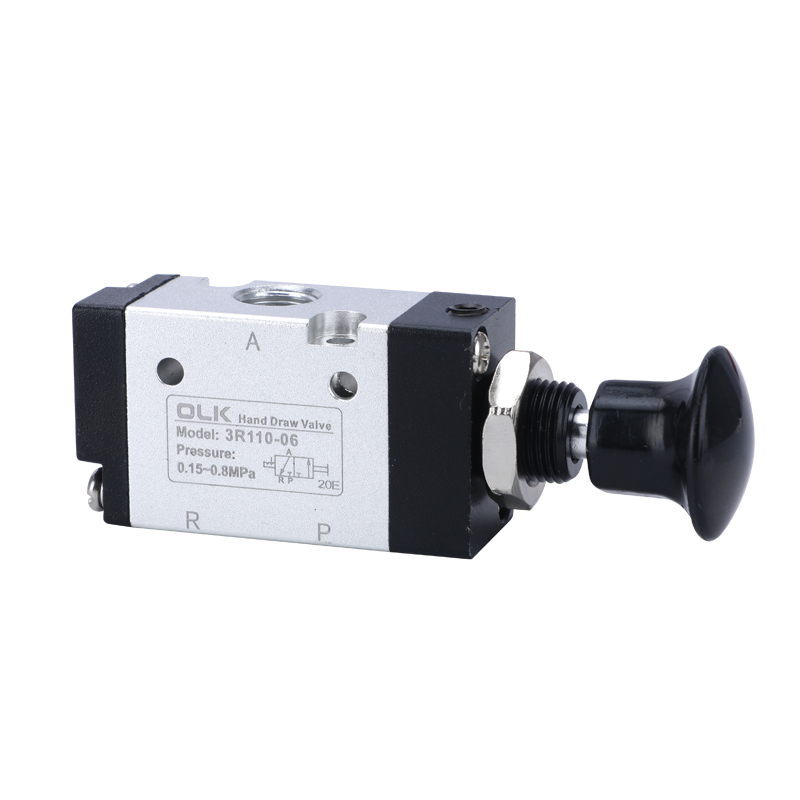

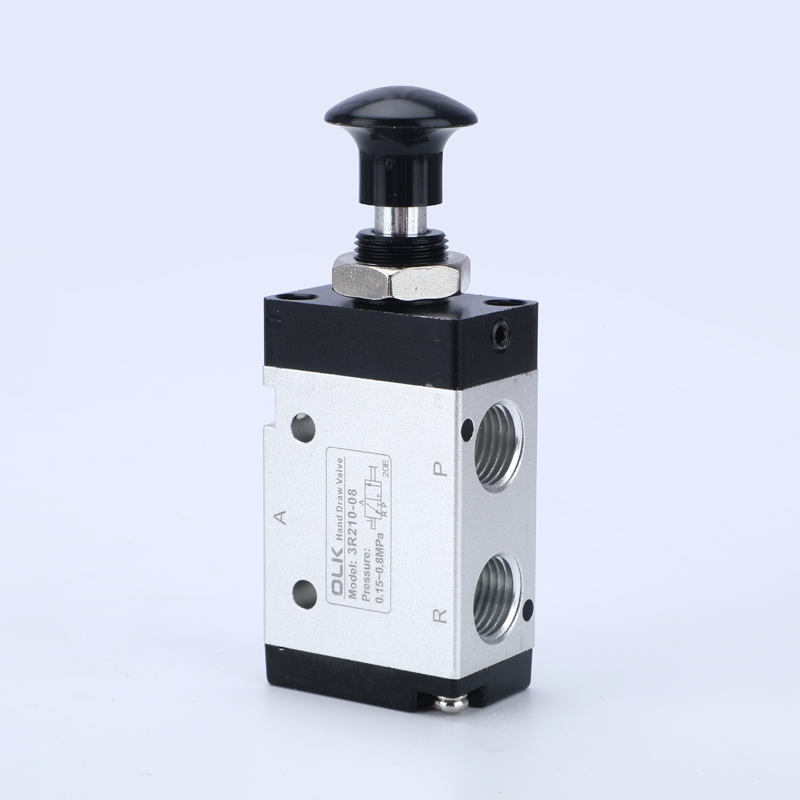

Ouleikai (OLK) telah menghasilkan injap tuas tangan siri 3R sejak 2003, yang boleh menggantikan injap tangan siri AIR TAC - jenis 3L. Injap kendalian tangan 3R mengawal arah dengan operasi manual terus. Injap tiga hala dua hala mempunyai satu salur masuk, satu alur keluar dan satu port ekzos. Salur masuk dilengkapi dengan skrin penapis untuk membuang kekotoran dari udara, mencegah pencemaran dan kebocoran udara cincin pengedap. Permukaan badan injap aluminium dihembus pasir, dan antara muka adalah bebas burr, dengan berbilang diameter paip untuk dipilih (M5, G1/8, G1/4, G3/8, G1/2).
SIMBOL:
| Kod pesanan: |
|||
| 3R | 2 | 10 | 08 |
| MODEL: | SIRI: | FUNGSI: | SAIZ PORT: |
| Injap tangan 3R:3/2 arah | 1:100 siri | KEDUDUKAN 10:2 | 100 siri:06:G1/8 |
|
|
siri 2:200 |
|
200 siri:06:G1/8 |
|
|
3:300 seires |
|
200 siri:08:G1/4 |
|
|
|
|
300 siri:08:G1/8 |
|
|
|
|
300 siri:10:G3/8 |

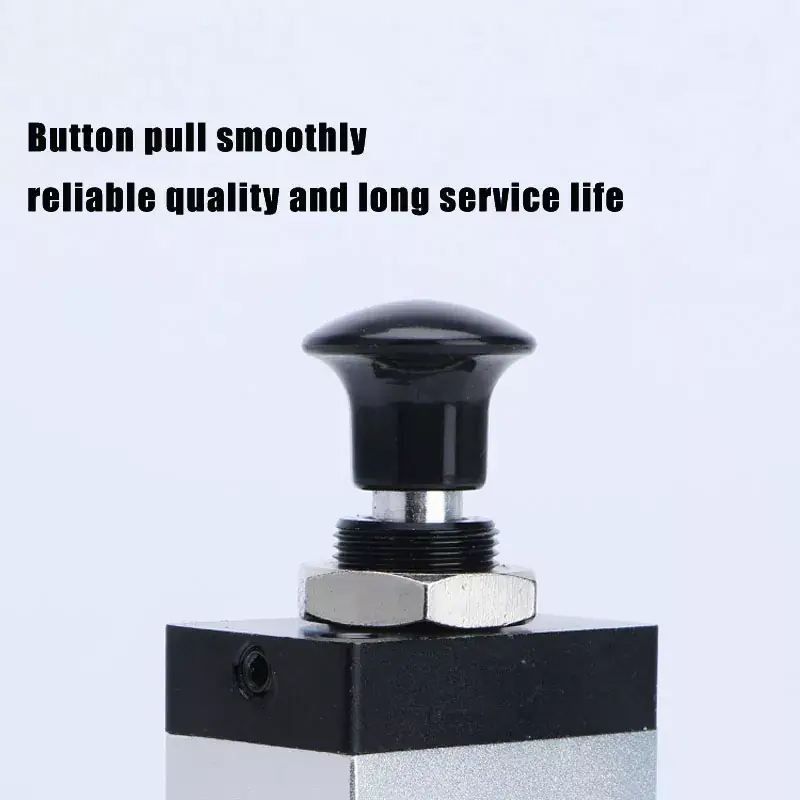

1. Operasi manual, sepaksi dengan paksi untuk kedudukan yang mudah dan tepat, memastikan kebolehpercayaan.
2. Struktur jenis omboh dengan pengedap yang sangat baik, saiz padat, ringan dan pemasangan mudah.
3. Lubang dalaman diproses dengan teknik khas, menghasilkan rintangan geseran yang minimum dan jangka hayat yang dilanjutkan.
4. Tidak memerlukan pelinciran minyak.
5. Pemasangan mudah dengan berbilang kedudukan pelekap, memudahkan penggunaan yang mudah.
|
medium kerja |
Udara (ditapis melalui penapis melebihi 40μm) |
|
Tindakan |
Tindakan langsung manual |
|
bilangan jawatan |
Dua kedudukan tiga arah |
|
pelincir |
tidak perlu |
|
Julat tekanan kerja MPa(psi) |
0∼0.8(0~114) |
|
Rintangan tekanan terjamin |
1.5MPa (215psi) |
|
Suhu kerja °C |
-20∼70 |
|

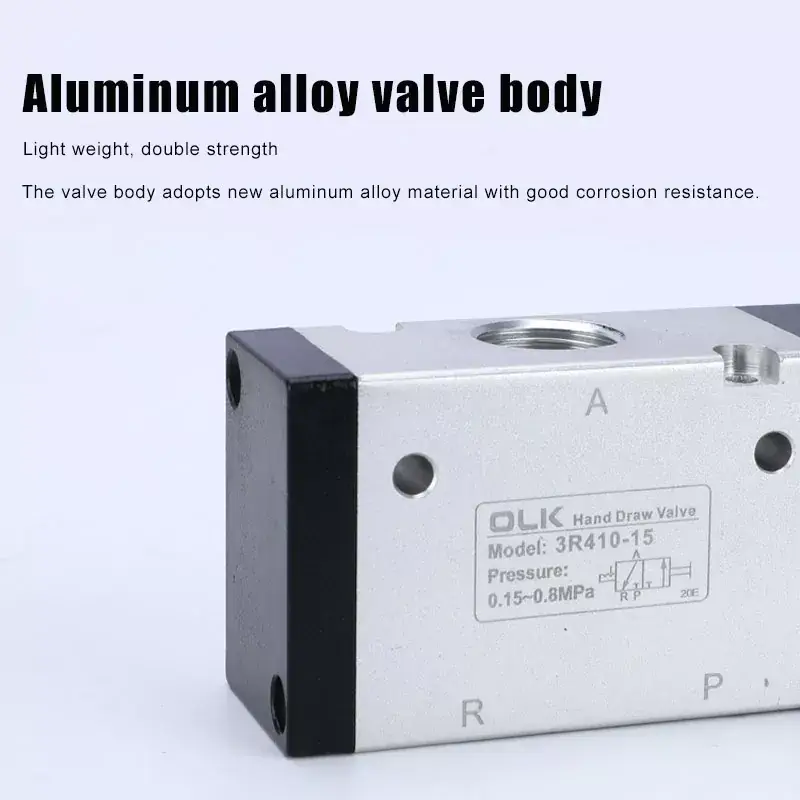

Bahan badan |
aloi aluminium |
|
model |
Diameter pelabuhan |
Luas keratan rentas aliran mm² (nilai CV) |
|
3R110-M5 |
M5 |
5.5(0.3) |
|
3R110-06 |
G1/8 |
12.0(0.67) |
|
3R210-06 |
G1/8 |
14.0(0.78) |
|
3R210-08 |
G1/4 |
16.0(0.89) |
|
3R310-08 |
G1/4 |
25.0(1.39) |
|

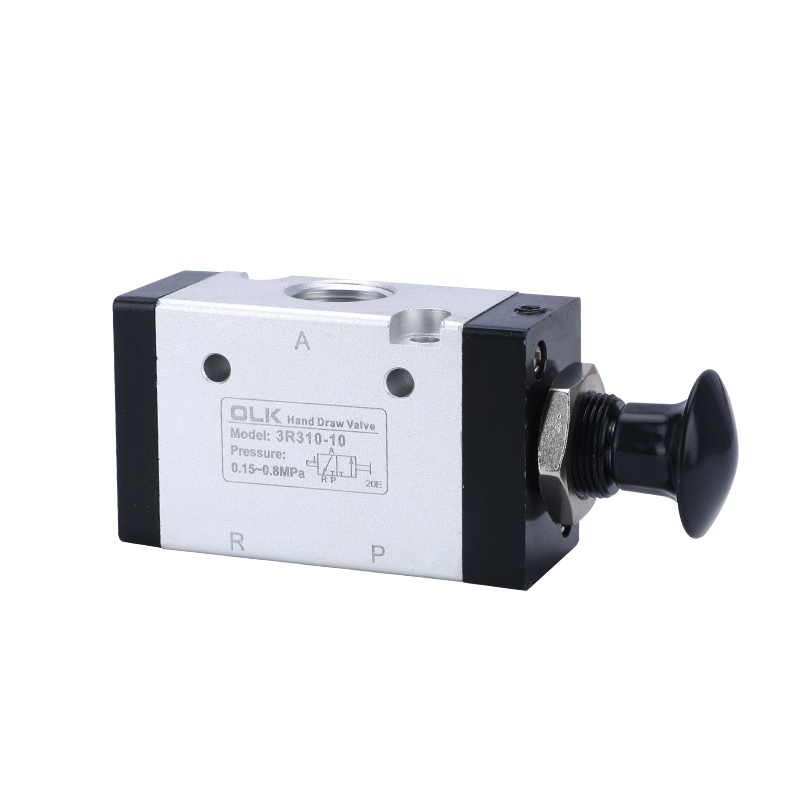

3R310-10 |
G3/8 |
30.0(1.67) |
