Brand:
OLKControl form:
Hand leverWorking mode:
5/2 way,5/3 wayOperating Method:
Manual return ,Spring return.Working Pressure:
0-0.8Mpa(-116psi)Port size:

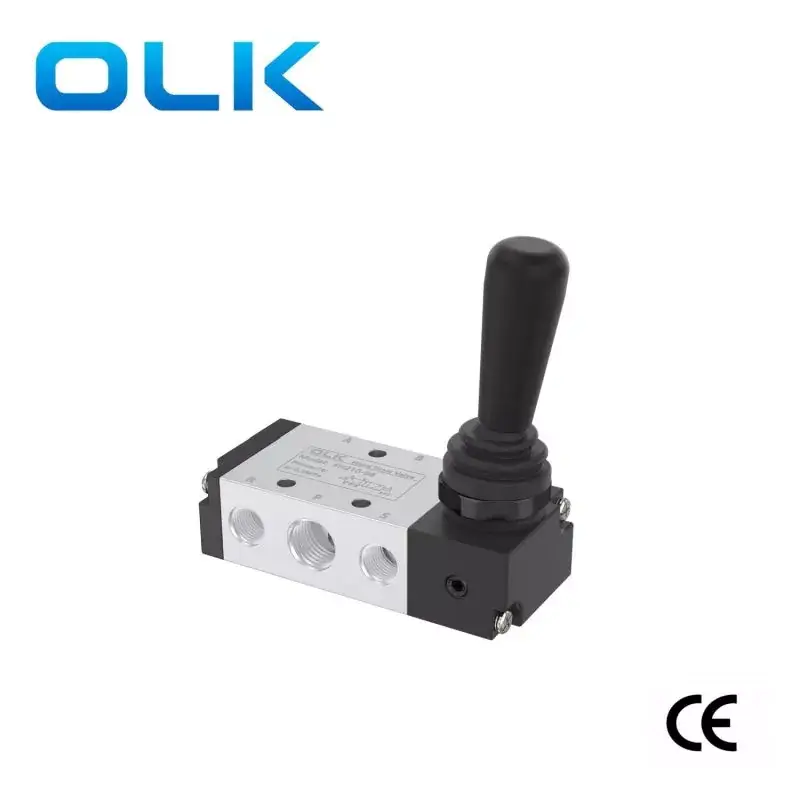

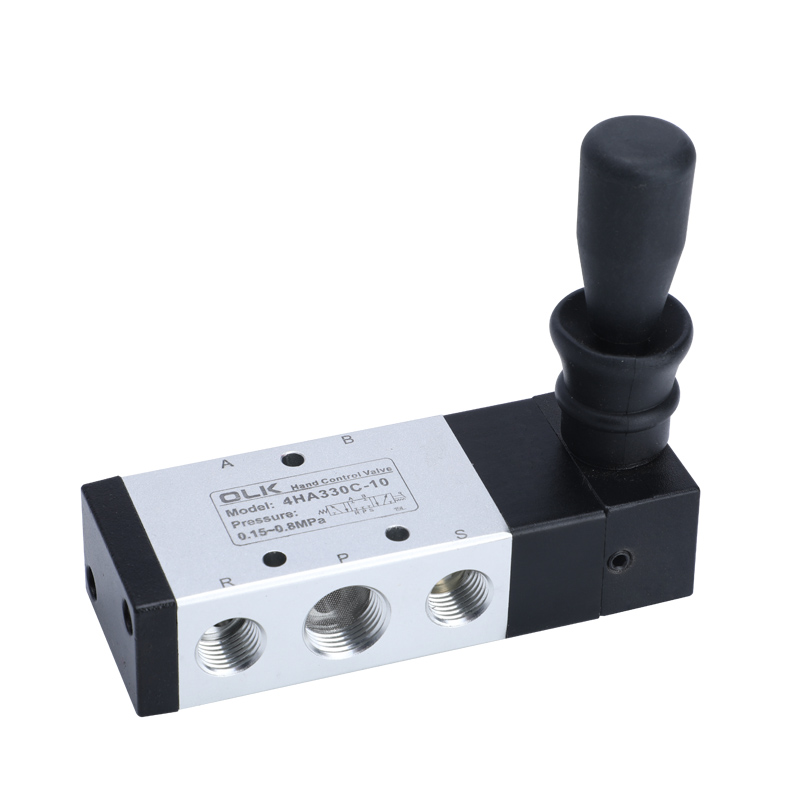

G1/8,G1/4,G3/8,G1/2OULEIKAI (OLK) 4H Series Lever Valve 5 cara menawarkan operasi yang mudah dan boleh dipercayai, tanpa komponen kawalan elektrik yang kompleks, memastikan kebolehpercayaan dan kesesuaian yang tinggi untuk senario kawalan pneumatik asas. Pengguna boleh menyesuaikan arah aliran gas dengan mengendalikan injap tuil tangan mengikut keperluan sebenar.
3. Lubang dalaman diproses dengan teknik khas, mengakibatkan rintangan geseran yang rendah dan hayat perkhidmatan yang panjang;
Nota: Jika sebarang keabnormalan ditemui semasa penggunaan, seperti kebocoran gas atau jamming injap, sila berhenti menggunakan kakitangan jualan syarikat OLK dengan segera dan perkhidmatan selepas jualan.
Simbol:
Kod pesanan
4H
2
30c
08
Model:
30c
Jenis Injap:
Saiz port:
4h: injap tangan injap tuas semula manual
Siri 2: 200
10: 5/2 injap jalan
200 Siri: 06: G1/8

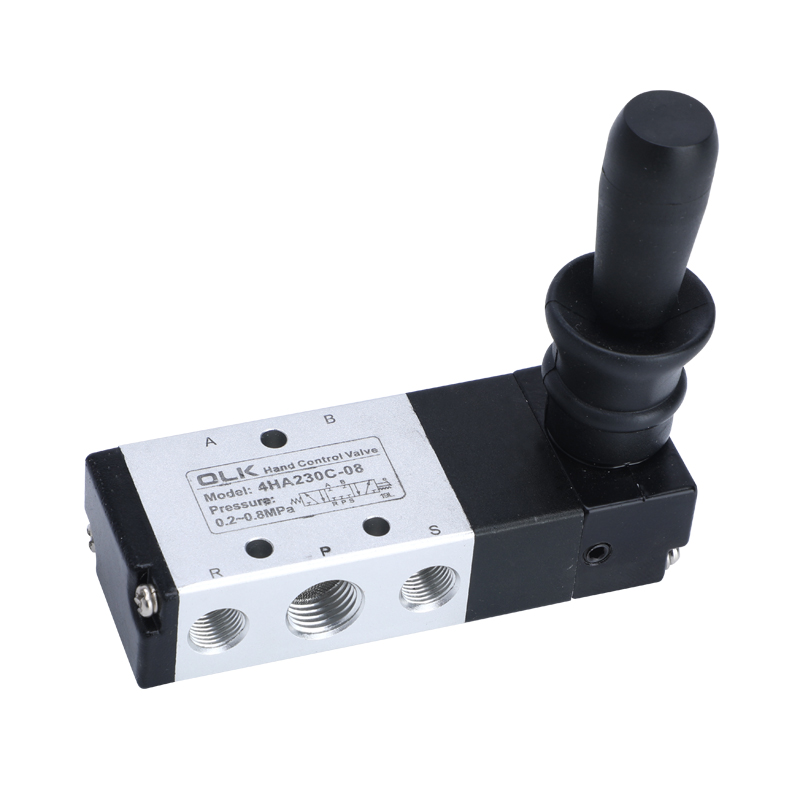

4Ha: injap tangan injap tuil returnus musim bunga
Siri 3: 300
30c: 5/3 cara, 3 kedudukan pusat tertutup
200 Siri: 08: G1/4
30e: 5/3 jalan, 3 pusat ekzos kedudukan
300 Siri: 08: G1/8
30p: 5/3 cara, 3 pusat tekanan kedudukan
300 Siri: 10: G3/8
1. Operasi manual, pengaktifan lancar, kedudukan yang tepat dan boleh dipercayai;
2. Struktur jenis omboh, pengedap yang sangat baik, saiz padat, ringan, pemasangan mudah dan pembongkaran;
3. Lubang dalaman diproses dengan teknik khas, mengakibatkan rintangan geseran yang rendah dan hayat perkhidmatan yang panjang;
4. Tidak perlu pelinciran minyak;
5. Fungsi pemasangan panel, pemasangan mudah dan mudah, memenuhi pelbagai keperluan pelanggan.
1) Injap manual manual tiga-posisi lima port menggunakan kedudukan bola keluli musim bunga, memudahkan penukaran. Sila berhati -hati untuk tidak memohon kuasa yang berlebihan semasa operasi, kerana ini boleh menyebabkan kedudukan kawalan yang salah dan tindakan yang tidak diinginkan.
2) Apabila dipasang dengan panel, anda boleh mengeluarkan atau mengekalkan spacer berdasarkan keadaan tertentu.
3) Rujuk rajah untuk pendekatan pemasangan yang berbeza.
Nota Khas: Apabila mengamankan panel, pertimbangkan ketebalan plat pemasangan dan diameter lubang pelekap.
|
medium kerja |
Udara (ditapis melalui penapis melebihi 40μm) |
|
Tindakan |
Kawalan langsung manual |
|
pelincir |
tidak perlu |
|
MPA Range Tekanan Kerja (PSI) |
0 ~ 0.8 (0 ~ 114) |
|
Rintangan tekanan yang dijamin |
1.5mpa (215psi) |
|
Suhu kerja ° C. |
-20 ~ 70 |
|
Bahan badan |
aloi aluminium |
|
model |
Diameter pelabuhan |
bilangan jawatan |
Aliran keratan rentas mm² (nilai CV) |
|

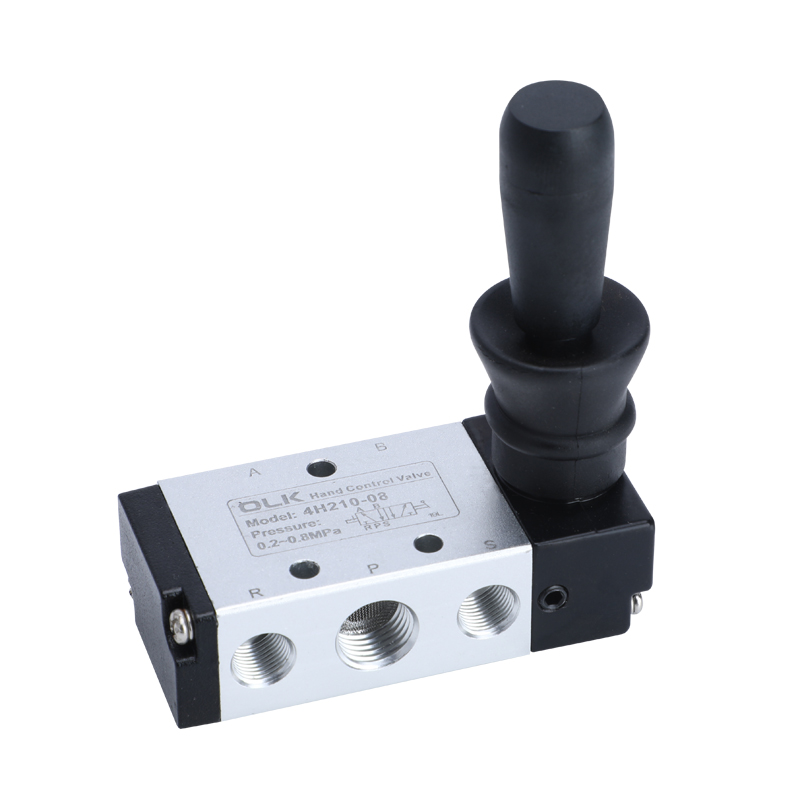

4H210-06 |
Pengambilan = outlet = g1/8 |
2 kedudukan 5 cara |
14.0 (0.78) |
|
4H230C-06 |
Pengambilan = outlet = g1/8 |
Tiga kedudukan lima cara |
12.0 (0.67) |
|
4H230E-06 |
Pengambilan = outlet = g1/8 |
Tiga kedudukan lima cara |
12.0 (0.67) |
|
4H230P-06 |
Pengambilan = outlet = g1/8 |
Tiga kedudukan lima cara |
12.0 (0.67) |
|
4H210-08 |
Pengambilan = outlet = g1/4 |
2 kedudukan 5 cara |
16.0 (0.89) |
|
4H230C-08 |
Pengambilan = outlet = g1/4 |
Tiga kedudukan lima cara |
12.0 (0.67) |
|
4H230E-08 |
Pengambilan = outlet = g1/4 |
Tiga kedudukan lima cara |
12.0 (0.67) |
|
4H230P-08 |
Pengambilan = outlet = g1/4 |
Tiga kedudukan lima cara |
12.0 (0.67) |
|
4H310-08 |
Pengambilan = outlet = g1/4 |
2 kedudukan 5 cara |
25.0 (1.39) |
|
4H330C-08 |
Pengambilan = outlet = g1/4 |
Tiga kedudukan lima cara |
18.0 (1.00) |
|
4H330E-08 |
Pengambilan = outlet = g1/4 |
Tiga kedudukan lima cara |
18.0 (1.00) |
|
4H330P-08 |
Pengambilan = outlet = g1/4 |
Tiga kedudukan lima cara |
18.0 (1.00) |
|

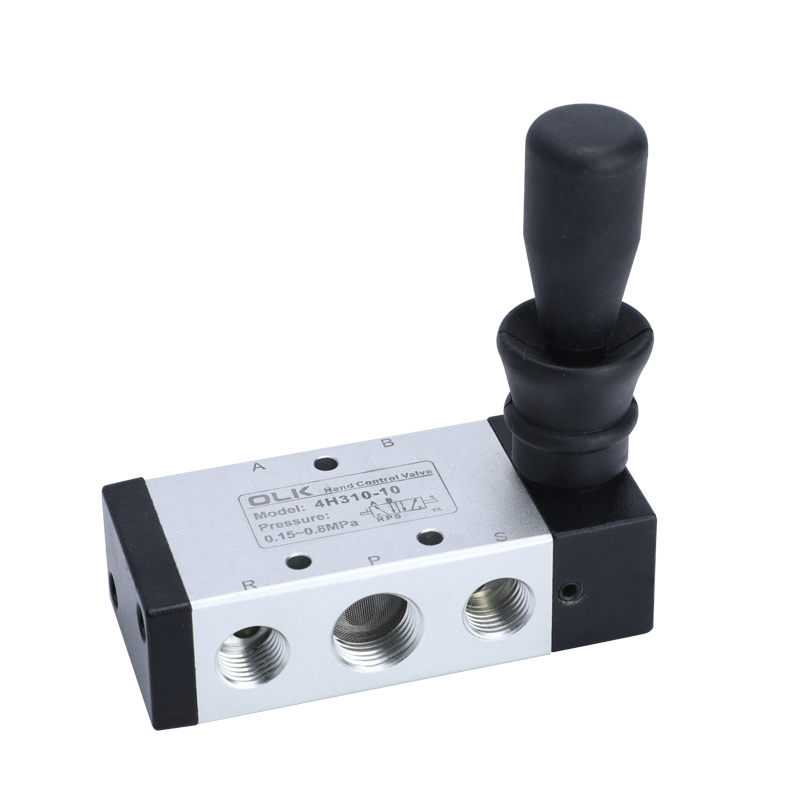

4H310-10 |
Inlet = outlet = g3/8 ekzos = g1/4 |
2 kedudukan 5 cara |
30.0 (1.67) |
|
4H330C-10 |
Inlet = outlet = g3/8 ekzos = g1/4 |
Tiga kedudukan lima cara |
18.0 (1.00) |
|
4H330E-10 |
Inlet = outlet = g3/8 ekzos = g1/4 |
Tiga kedudukan lima cara |
18.0 (1.00) |
|

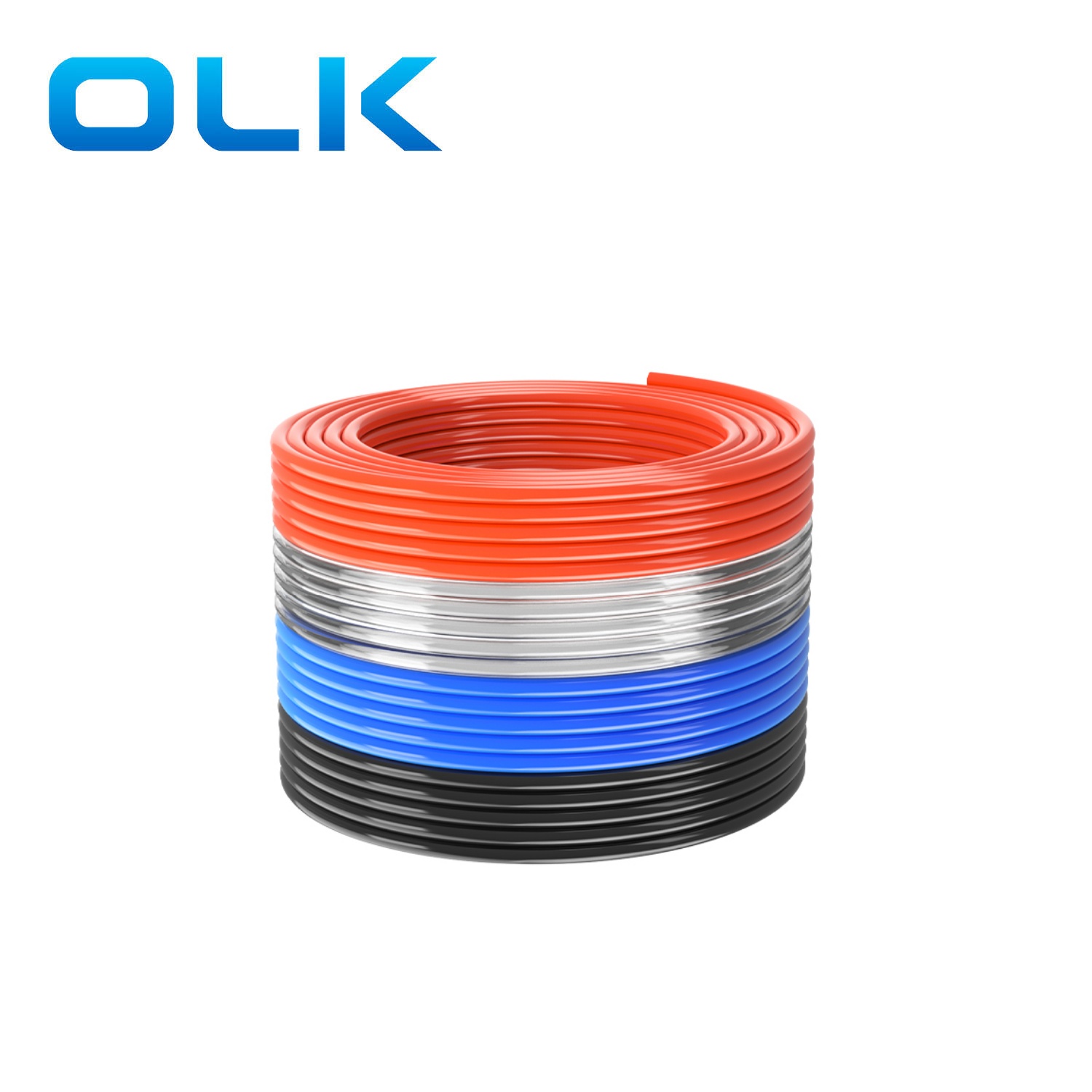

Tiub pu |
Inlet = outlet = g3/8 ekzos = g1/4 |
Tiga kedudukan lima cara |
18.0 (1.00) |
|

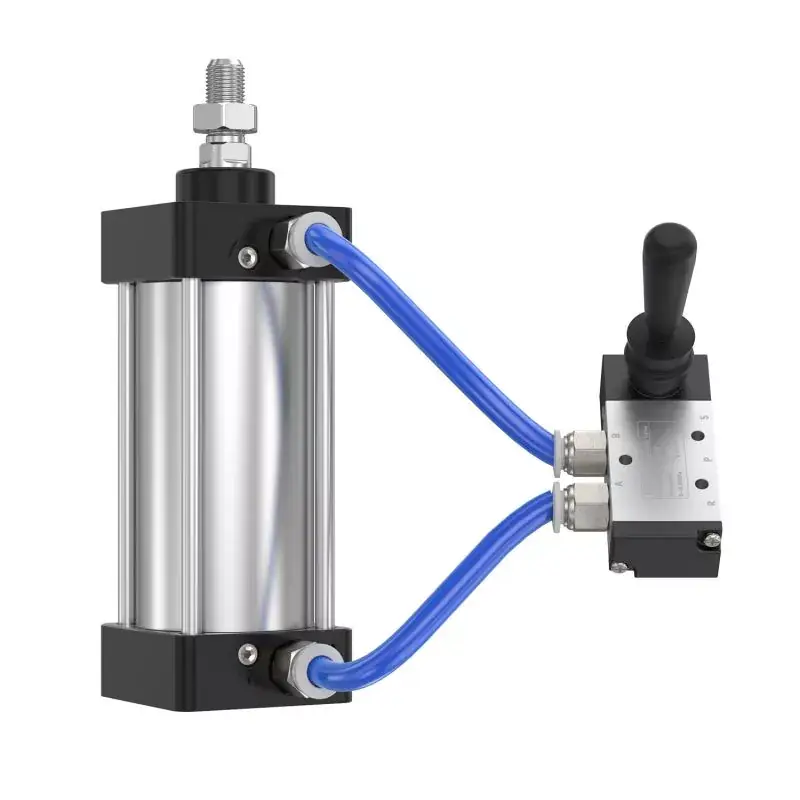

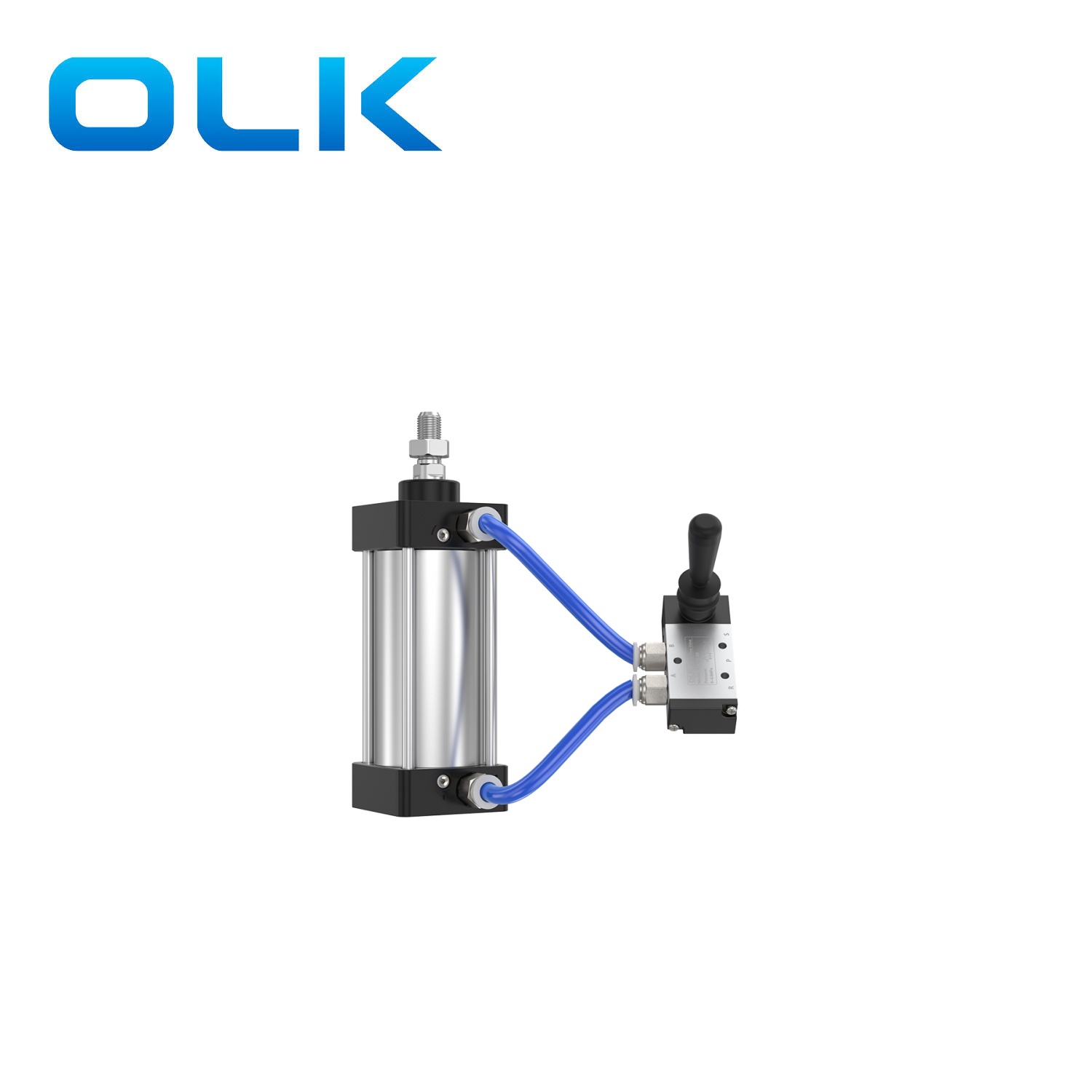

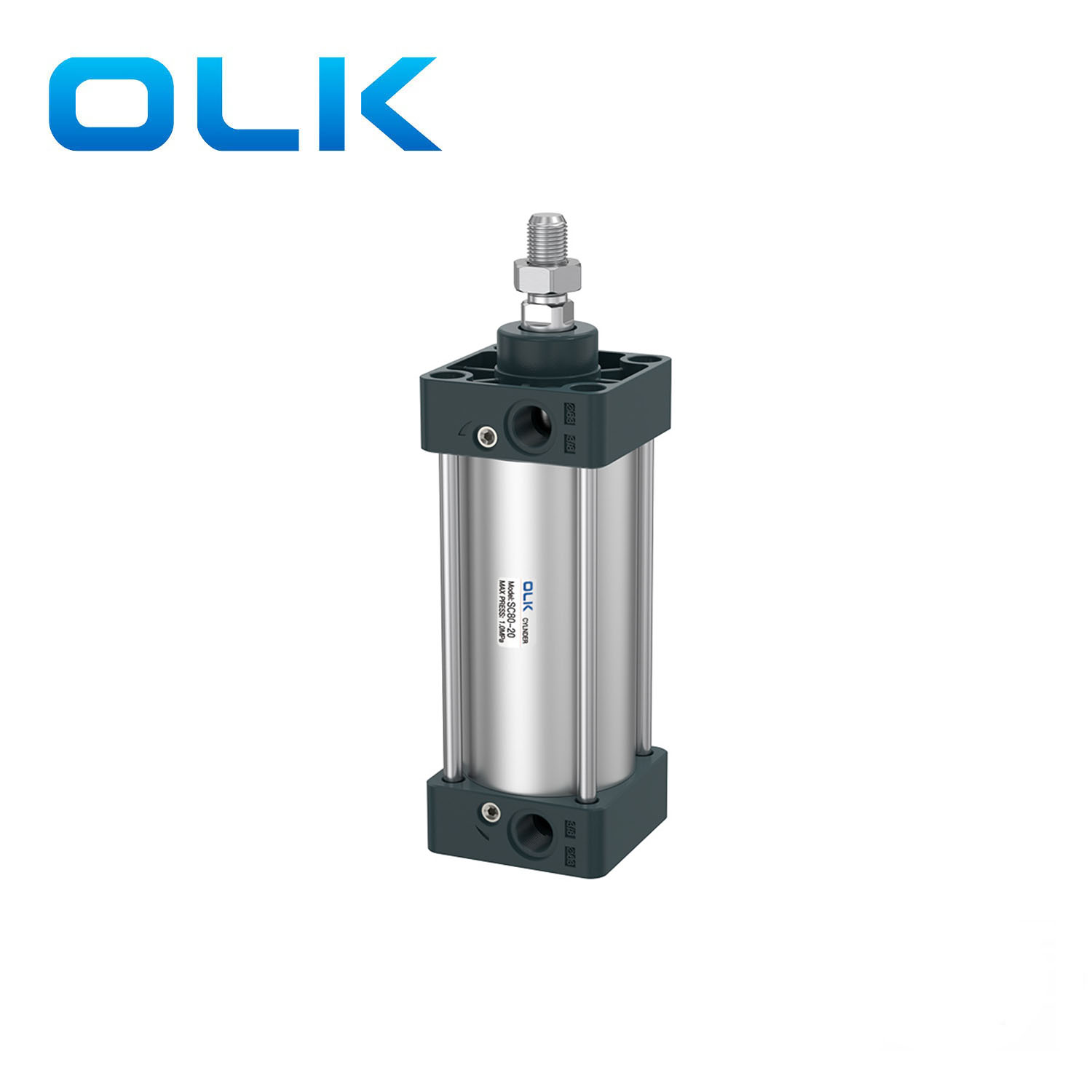

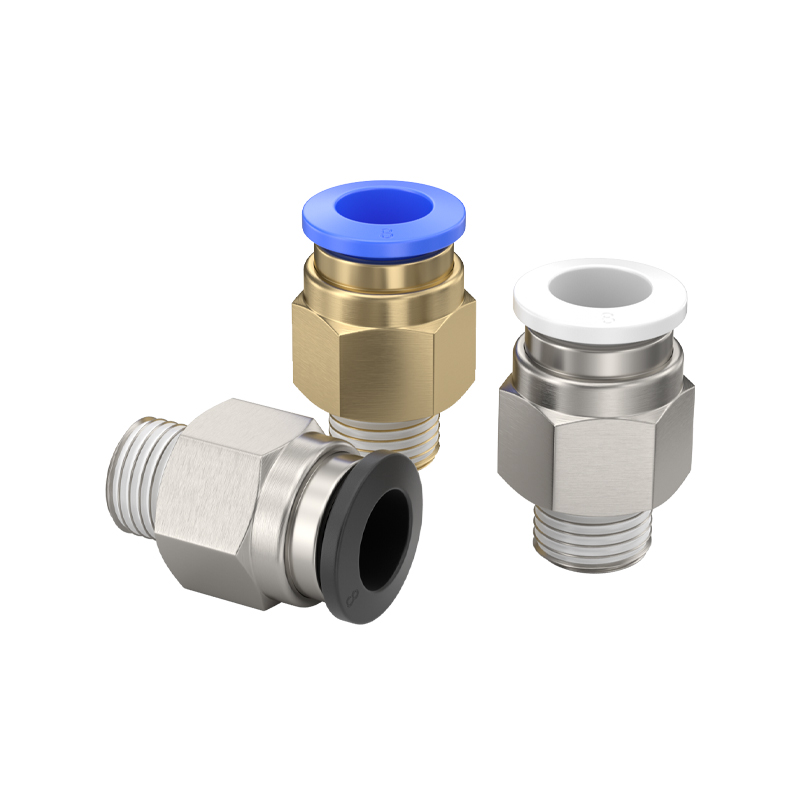

Aksesori yang berkaitan untuk injap tuil tangan 4h: kelengkapan & silinder udara |
|||
 |
 |
 |
 |
|
|
4. Tidak perlu pelinciran minyak; | Tiub pu | Pemasangan PC |
