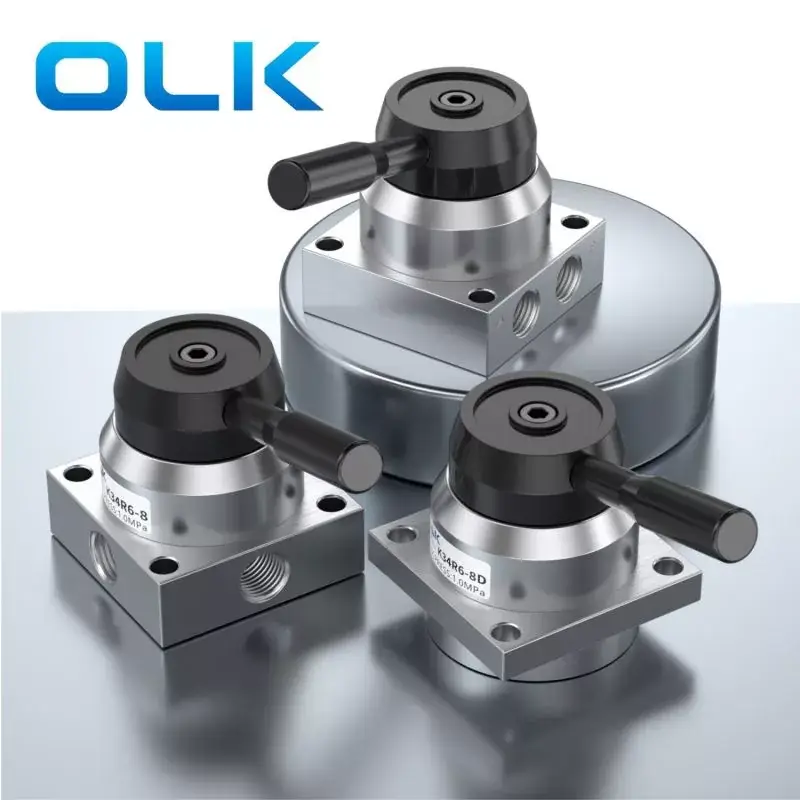

Oaleikai (OLK) mengeluarkan 2-kedudukan 4-arah dan 3-kedudukan 4-way K34 K34 Manual Rotary Valves/Langsung Lakonan Silinder Kawalan Injap Arah. Mereka mempunyai badan injap aloi aluminium yang tahan kakisan dan karat. Badan-badan injap kekuatan tinggi ini boleh beroperasi secara berterusan selama 48 jam. K34 Valve Precision Precision berulir dilengkapi dengan pemegang yang boleh ditanggalkan, dan bahagian bawah mempunyai lubang pemasangan untuk pemasangan yang lebih mudah.

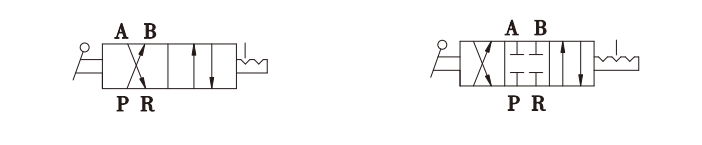

Simbol:
| Kod pesanan: | |||||
| K | 34 | R6 | - | 8 | L |
| Model: | Kod | Funtion: |
|
Saiz port: | Pemasangan: |
| K: k siri tangan manual berputar injap |
24: 2 kedudukan 4 jalan | R6: Kawalan Tangan |
|
8: G1/4 | Kosong: Satu lubang di satu sisi |
|
|
34: 3 kedudukan 4 cara |
|
|
|
L: lubang dua di sisi bertentangan |
|
|
|
|
|
|
A: Tiga lubang di bahagian bawah |
|
|
|
|
|
|
D: Empat lubang di bahagian bawah |
|
Model |
K34R8-L8 |
K34R8-L8 |
K24R8-L8D |
K34R8-L8D |
K24R8-L8S |
K34R8-L8S |
|
Medium kerja |
Udara (Penapis melalui skrin penapis melebihi 40μm) |
|||||
|
Mod tindakan |
Kawalan tangan |
|||||
|
Saiz pelabuhan |
Inlet = outlet = pt1/4 |
|||||
|
Julat tekanan |
0.15-0.8mpa (21-114psi) |
|||||
|
Kedudukan |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
2/4 port |
3/4 port |
|
Tekanan Woking |
'-10-60 ℃ |
|||||
|
Tekanan bukti |
1.5mpa (215psi) |
|||||
|
Injap putar tangan pneumatik OLK - perbandingan 5 model |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Model OLK |
4HV210/310/410/230/330/430 |
|
HV200A/B. |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D. |
|
Kedudukan |
2 Kedudukan 4 Jalan |
|
3 Kedudukan 4 Jalan |
|
3 Kedudukan 4 Jalan |
|
3 Kedudukan 4 Jalan |
|
3 Kedudukan 4 Jalan |
|
|
3 Kedudukan 4 Jalan |
|
|
|
|
|
|
|
|
|
Saiz pelabuhan |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Ciri -ciri produk |
Pemasangan panel |
|
A: Antara muka Quadrilateral B: Antara muka dua sisi, dengan pelemahan bunyi di bahagian bawah |
|
|
|
|
|

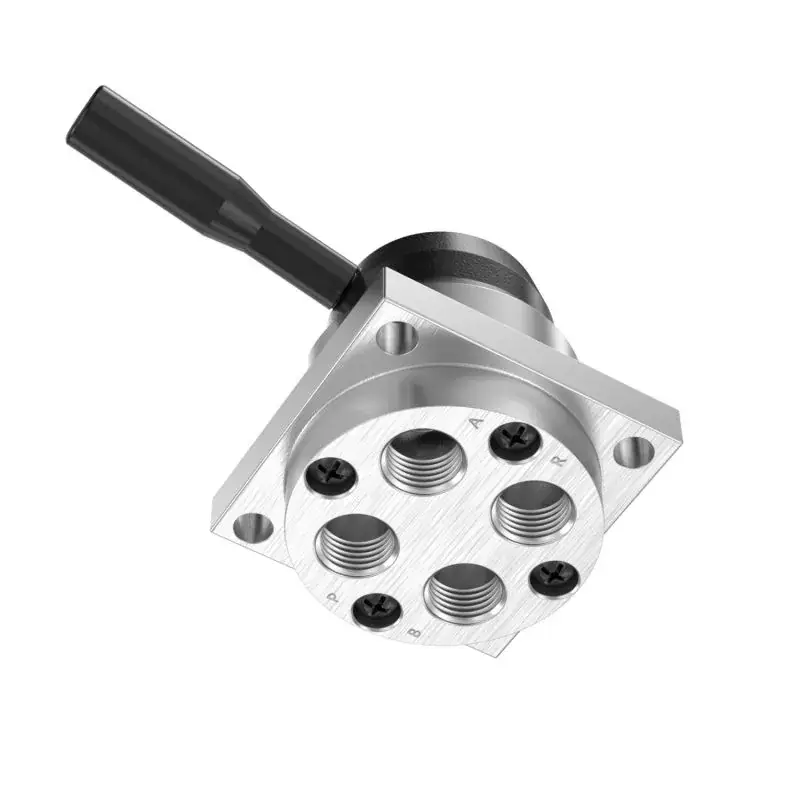

Kosong: Satu lubang di satu sisi l: Dua lubang di sisi bertentangan ； d: Empat lubang di bahagian bawah ； |
|
|
|
|
|
|
|
|
|
|
|
|
Mengendalikan |
Pemegang boleh tanggal |
|
Pemegang boleh tanggal |
|
Pemegang boleh tanggal |
|
Pemegang tidak boleh ditanggalkan/ plastik |
|
Pemegang boleh ditanggalkan, pemegang anti-scald |
|
|
|
|
|
|
|
|
|
|
|
|

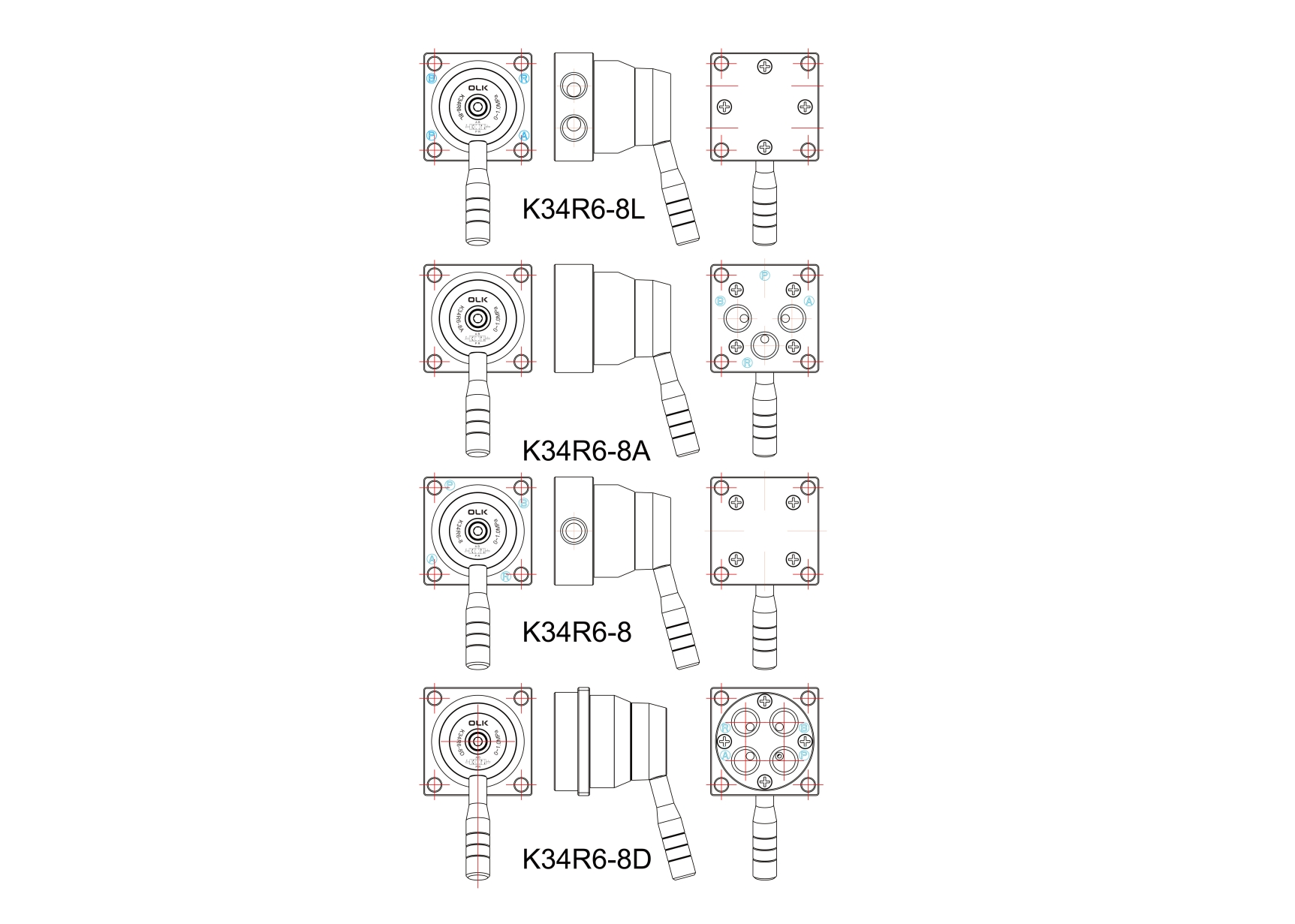

Dimensi asas |
200 Siri: 62 mm |
|
61.3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Sudut flip |
105 ° |
|
Penggunaan kuasa |
≤80w (siap sedia ≤0.5w) |
|
Beban galas |
45kg-65kg |
|
Warna |
High gloss white |
|
Mengangkat ketinggian |
65cm-85cm (boleh dilengkapi dengan angkat kedua) |
|
Jarak kawalan jauh |
50 meter (ruang terbuka) |
|
Model |
K34R6-8 |
|
|
|
||
|
Medium kerja |
Udara (Penapis melalui skrin penapis melebihi 40μm) |
|||||
|
Mod tindakan |
Kawalan tangan |
|||||
|
Saiz pelabuhan |
Inlet = outlet = pt1/4 |
|||||
|
Julat tekanan |
0.15-0.8mpa (21-114psi) |
|||||
|
Kedudukan |
3 Kedudukan 4 Jalan |
|
|
|
||
|
Tekanan Woking |
'-10-60 ℃ |
|||||
|
Tekanan bukti |
1.5mpa (215psi) |
|||||
