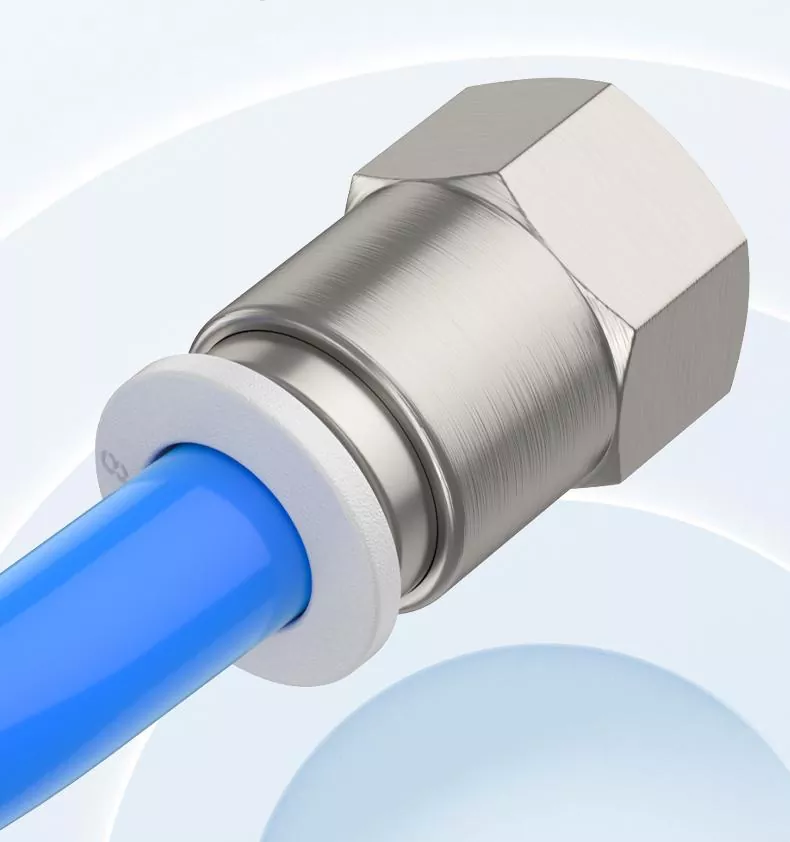

PCF wanita lurus lurus dalam pemasangan tiub

Kod pesanan

PCF

8

-

01

Model

Saiz tiub (metrik)

Jenis Thread (benang tiub lurus 55 °)

Pemasangan PCF

4: 4mm

01: G1/8

6: 6mm

02: G1/4

8: 8mm

03: G3/8

10: 10mm

04: G1/2

12: 12mm

14: 14mm

16: 16mm

Cecair

Udara/air (bersyarat)/vakum

Tekanan operasi

0-1.0mpa

Tekanan vakum

-100kpa (10 Torr)

Suhu operasi

-10-60 ℃

Bahan

Nylon (PA), Polyurethane (PU)

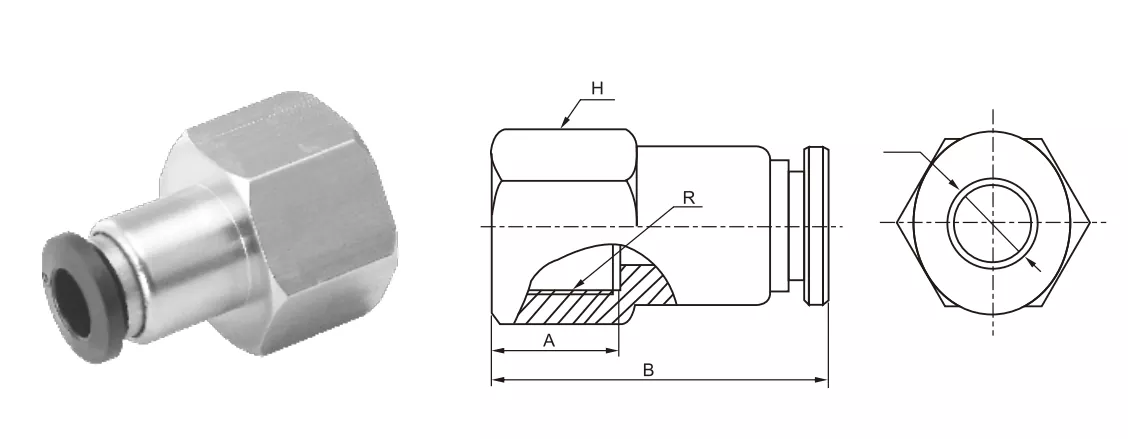

Pemasangan tiub inci

Pemasangan tiub metrik

φd

R

A

B

H

PCF5/32-M5

PCF4-M5

4

M5

6.5

24.4

10

PCF5/32-01

PCF4-01

4

R1/8

9

26.6

10

PCF5/32-02

PCF4-02

4

R1/4

11

28.8

15

PCF1/4-M5

PCF6-M5

6

M5

6.5

24

12

PCF1/4-01

PCF6-01

6

R1/8

9

28

12

PCF1/4-02

PCF6-02

6

R1/4

11

30

15

PCF1/4-03

PCF6-03

6

R3/8

12

30.5

19

PCF1/4-04

PCF6-04

6

R1/2

12.5

31.5

24

PCF5/16-01

PCF8-01

8

R1/8

9

28.5

14

PCF5/16-02

PCF8-02

8

R1/4

11

30.5

15

PCF5/16-03

PCF8-03

8

R3/8

12

31

19

PCF5/16-04

PCF8-04

8

R1/2

12.5

32.5

24

PCF3/8-01

PCF10-01

10

R1/8

9

32.4

17

PCF3/8-02

PCF10-02

10

R1/4

11

34

17

PCF3/8-03

PCF10-03

10

R3/8

12

34

19

PCF3/8-04

PCF10-04

10

R1/2

12.5

35

24

PCF1/2-01

PCF12-01

12

R1/8

9

35

19

PCF1/2-02

PCF12-02

12

R1/4

11

35

19

PCF1/2-03

PCF12-03

12

R3/8

12

35

19

PCF1/2-04

PCF12-04

12

R1/2

12.5

36.5

24

PCF16-03

16

R3/8

16.5

46.4

24

PCF16-04

16

R1/2

18

48.4

32

Pc

PCF

Jenis

Push-in-connector

Sokongan Jenis Thread

BSPT / NPT / Metrik

Benang

Lelaki

Perempuan

Pemasangan

Skru dalam lubang berulir atau silinder dan peralatan lain berakhir

Skru ke silinder atau sendi yang diulirkan secara luaran

Permohonan

Model sejagat yang paling biasa, disukai, dilengkapi dengan peralatan benang dalaman

Digunakan untuk menyambung dengan kelengkapan berulir luaran atau dalam situasi dengan keperluan ruang yang tinggi

Dipasang pada badan silinder atau injap (silinder mempunyai benang dalaman), hujung berulir disambungkan ke peralatan, dan hos dimasukkan untuk digunakan

Sambungkan saluran udara injap kawalan atau injap solenoid (dengan benang luaran) dan selesaikan peranti dengan benang dalaman, dan masukkan hos di hujung yang lain

Memerlukan kekuatan penguncian yang lebih kuat atau keperluan pengedap yang lebih tinggi, sering digunakan bersamaan dengan sealant benang atau O-ring

Oleh kerana ruang yang terhad, hanya benang dalaman yang boleh digunakan untuk sambungan. Dapat mengurangkan panjang sendi keseluruhan
