Brand:
OLKType:
Male BSPT Thread (R Thread） Tee TypeColor:

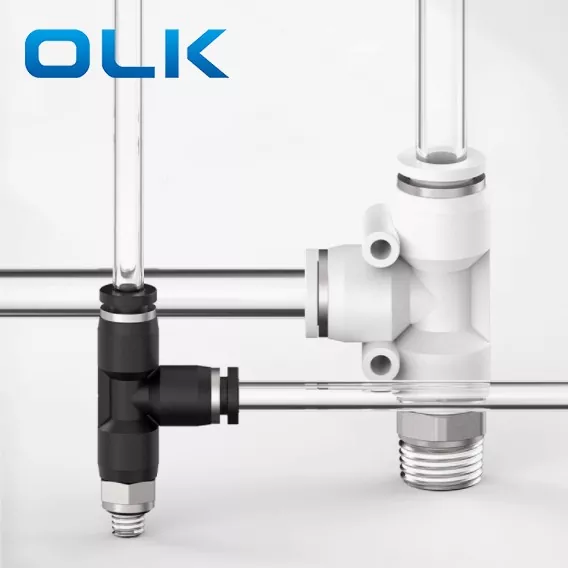

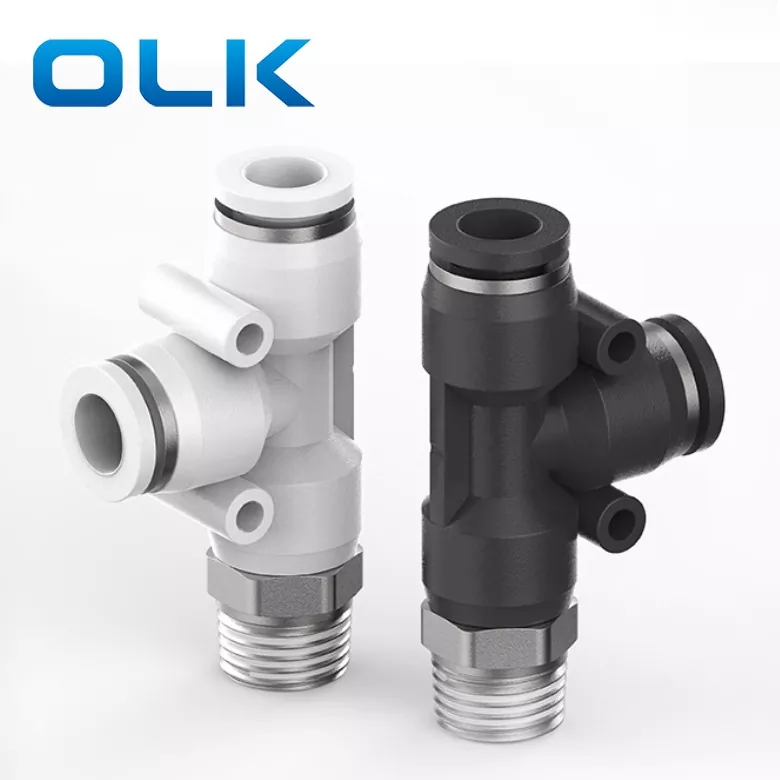

Black,White,BluePD Run Tee Push In Tube Fitting ialah pemasangan tolak masuk tiga hala jenis Y, direka untuk memisahkan satu sumber udara kepada dua output. Ia sesuai untuk sistem yang memerlukan sambungan pneumatik satu dalam dua keluar.
Pemasangan PD Ciri Utama: Reka bentuk bentuk Y untuk pengedaran udara yang cekap; Hujung tekan untuk menyambung untuk pemasangan mudah; Penghalaan fleksibel untuk tiub berbilang arah
|
Kod pesanan |
|||
|
PD |
8 |
-- |
01 |
|
Model |
Saiz tiub (metrik) |
|
Jenis benang (benang tiub lurus 55°) |
|
Pemasangan siri PD |
4:4mm |
|
01:G1/8 |
|
|
6:6mm |
|
02:G1/4 |
|
|
8:8mm |
|
03:G3/8 |
|
|
10:10mm |
|
04:G1/2 |
|
|
12:12mm |
|
|
|
|
14:14mm |
|
|
|
|
16:16mm |
|
|
|
Cecair |
Udara/air(bersyarat)/vakum |
|
Tekanan operasi |
0-1.0Mpa |
|
Tekanan vakum |
-100Kpa(10 Torr) |
|
Suhu operasi |
-10-60 ℃ |
|
bahan |
NYLON(PA), Poliuretana(PU) |
|
Pemasangan Tiub Inci |
Pemasangan Tiub Metrik |

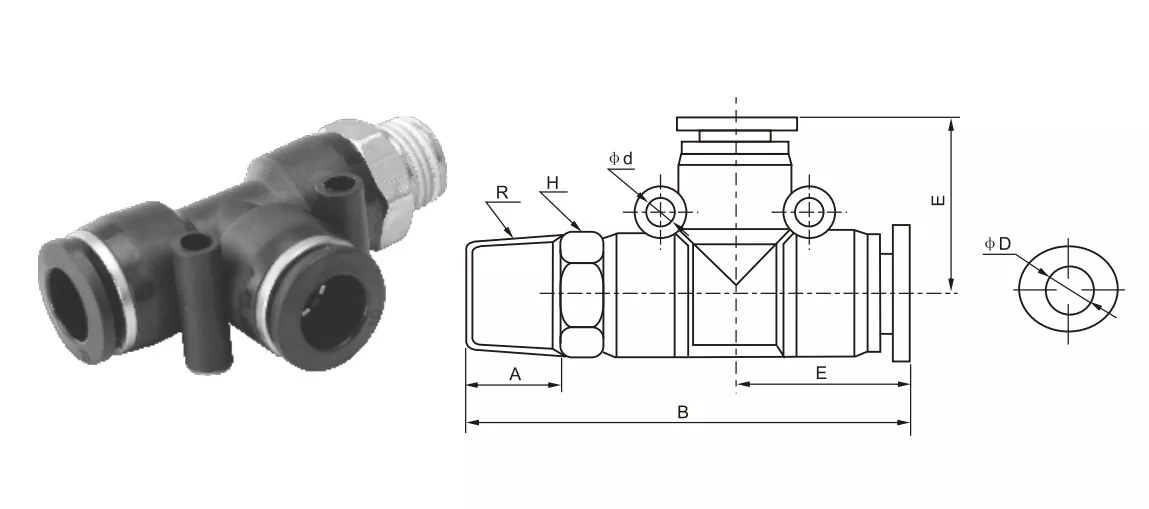

φD |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Nama/jenis |
Penerangan Struktur Antaramuka |
|
Run Tee (PD) |
Aliran udara utama adalah lurus, dan cawangan dibawa keluar secara menegak |
|
Cawangan Tee(PB) |
Dua antara muka disambungkan pada sudut tepat, satu pada cabang "T" |
|
Tee Sama |
Tiga port dengan saiz yang sama |
Apakah maksud ‘RUN TEE’ dalam pemasangan penyambung?
Tee "bermaksud penyambung berbentuk T (tee) dengan tiga antara muka;
'Lari' merujuk kepada saluran utama (arah aliran udara utama ialah garis lurus);
Jadi 'Run Tee' bermaksud saluran utama adalah lurus, dan cawangan diarahkan keluar secara menegak di tengah.
