Pemasangan Kesatuan Tee Reducer PEG

Model:PEG 6-4

Berikut ialah pengenalan kepada pemasangan kesatuan Tee Reducer PEG, OLK berharap dapat membantu anda memahami dengan lebih baik pemasangan kesatuan Tee Reducer PEG. Mengalu-alukan pelanggan baru dan lama untuk terus bekerjasama dengan kami untuk mencipta masa depan yang lebih baik bersama-sama!

Brand:
OLK
Color:
Black,White,Blue
Type:
Reducer T Type/ Tee Type Union

Hantar Pertanyaan

Penerangan Produk

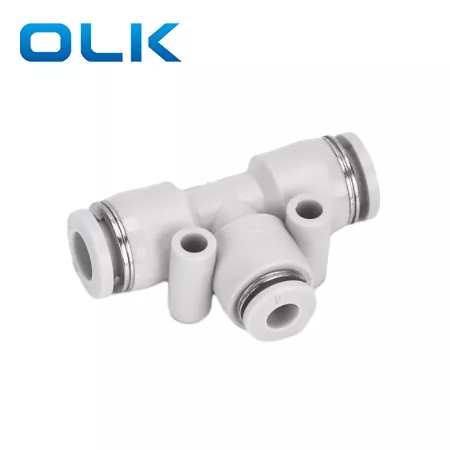

Siri PEG ialah Reducer Tee Union Fitting, dengan D1 lebih besar daripada D2, direka untuk menyambungkan paip utama dan cawangan dengan diameter berbeza. Pemasangan gabungan Tee Reducer PEG didatangkan dengan lubang pelekap kecil untuk pemasangan yang mudah dan selamat pada peralatan atau panel, menjimatkan ruang pemasangan.

PEG Reducer Tee pemasangan Ciri Utama:

D1＞D2, sesuai untuk sambungan saiz paip yang berbeza

Lubang pelekap kecil terbina dalam untuk penetapan cepat

Reka bentuk tolak masuk & tarik keluar mudah untuk pemasangan pantas

Digunakan secara meluas dalam sistem pneumatik dan peralatan automasi

PEG	8	--	6
Model	Saiz tiub (metrik)		Saiz tiub (metrik)
Pemasangan siri PEG	4:4mm		4:4mm
	6:6mm		6:6mm
	8:8mm		8:8mm
	10:10mm		10:10mm
	12:12mm		12:12mm
	14:14mm		14:14mm
	16:16mm		16:16mm

Penyatuan PEG Reducer Tee Parameter asas umum

Cecair	Udara/air(bersyarat)/vakum
Tekanan operasi	0-1.0Mpa
Tekanan vakum	-100Kpa(10 Torr)
Suhu operasi	-10-60 ℃
bahan	NYLON(PA), Poliuretana(PU)

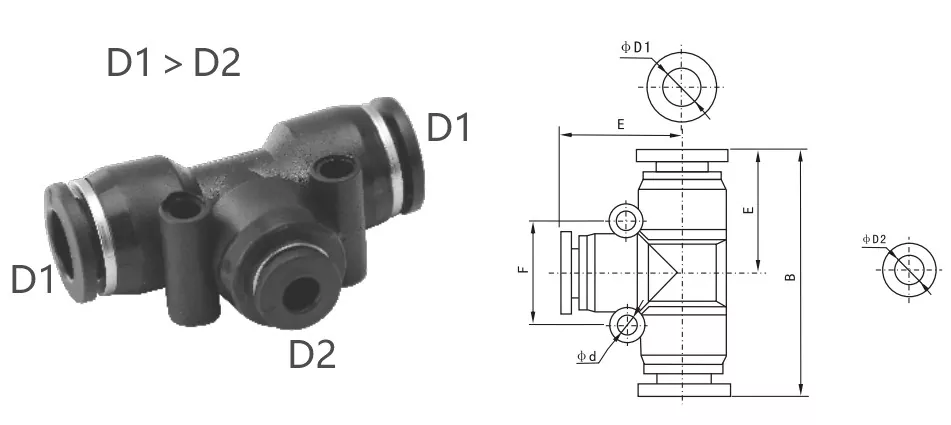

Penyatuan PEG Reducer Tee parameter dimensi Outline

Tiub Inci	Tiub Metrik	ϕD1	ϕD2	B (mm)	E (mm)	F (mm)	ϕd (mm)
PEN1/4-5/32	PEN6-4	6	4	41.2	20	14.9	3.5
PEN5/16-1/4	PEN8-6	8	6	45	18	22.8	4.5
PEN3/8-5/16	PEN10-8	10	8	51	24	19.8	4.5
PEN1/2-3/8	PEN12-10	12	10	59	28	24.5	5
PEN16-12	PEN16-12	16	12	69	34	32.2	4
PEN5/16-5/32	PEN8-4	8	4	46	18	20	4.5
PEN3/8-1/4	PEN10-6	10	6	57	26.8	23.8	4
PEN1/2-5/16	PEN12-8	12	8	59	27.8	27.6	5

Soalan Lazim:

Apakah yang berbeza dalam pemasangan PE dan pemasangan PEG?

Pemasangan PE (Equal Tee Union): Ketiga-tiga tiub mempunyai diameter luar yang sama, sesuai untuk menyambung tiga tiub pneumatik dengan saiz yang sama.

Pemasangan PEG (Kesatuan Tee Reducer): Dua tiub sisi adalah lebih besar daripada tiub tengah, direka untuk menyambungkan saiz tiub yang berbeza.

Teg Panas: PEG Reducer Tee Union Fitting, China, Pengilang, Pembekal, Kilang
